PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

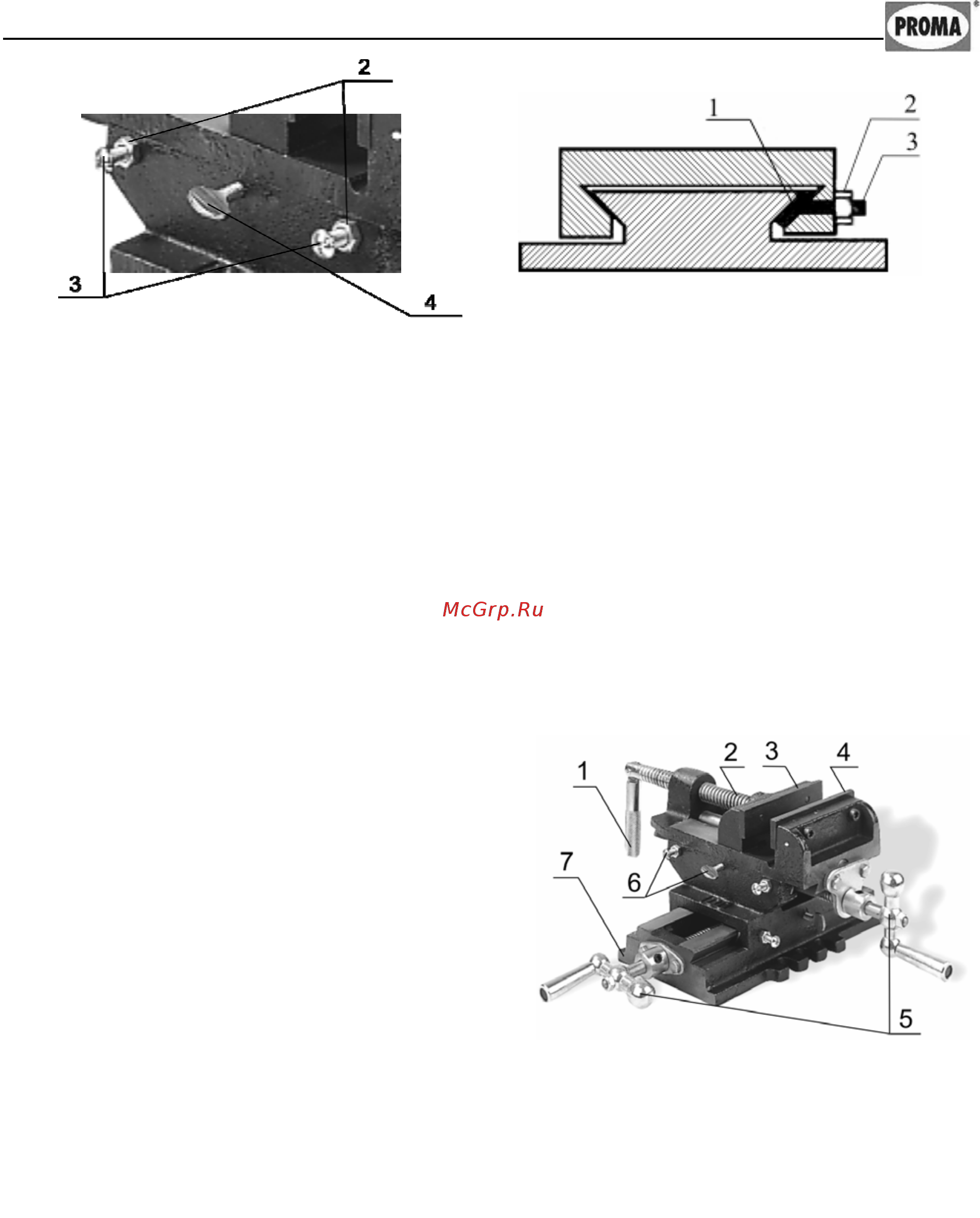

Рисунок 3. Рисунок 4.

Для регулировки зазора в направляющих тисков, открутите контргайки 2

на крайних регулировочных винтах 3 и открутите на 2 – 3 оборота средний ре-

гулировочный винт 4 с барашком. Крайними винтами 3 отрегулируйте зазор в

направляющих так чтобы перемещение салазок легким, но без люфтов. Закру-

тите контргайки 2. Уберите люфт в средней

части пластины 1, подкрутив сред-

ний винт с барашком (4 рис. 3 и 4.), но так чтобы перемещение салазок по на-

правляющим не было затруднено.

6. Работа на оборудовании.

Зажатие заготовки в губках тисков

производится при помощи ручки 1, для

этого отодвиньте подвижные губки на

необходимое расстояние, вращая зажим-

ной винт 2 против часовой стрелки. Ус-

тановите заготовку в тиски. Сближение

губок и зажим заготовки в тисках осуще-

ствляйте вращением зажимного винта по

часовой стрелке. Зажим заготовки произ-

водите, не используя дополнительное

усилие с помощью дополнительных под-

ручных приспособлений (трубка, моло-

ток и т.п.). Для перемещения заготовки в

горизонтальной плоскости, не разжимая

губок тисков, вращайте соответствующие

выбранному направлению ручки (5 рис.

5.).

7. Техническое обслуживание.

− Периодически смазывайте винт с гайкой тисков с помощью масленки.

− Направляющие поверхности тисков поддерживайте в смазанном состоянии.

− Поверхность тисков должна быть защищена от коррозии.

− В случае обнаружения повреждения тисков, немедленно прекратите работу

и проконсультируйтесь в сервисном центре о том, как устранить возник-

шую неполадку.

− Следите за

надежным закреплением тисков на столе.

Рисунок 5.
