отображая выходные напряжение и ток в последнюю минуту сварки с его помощью, но выходные

значения остановки дуги и заполнения кратера сварки не будут отображены. В соответствии с

отображением, оператор может подтвердить параметры после сварки и может произвести следу-

ющую сварочную операцию в течение 10 минут.

Примечание: Если время сварки меньше 3 секунд, значение не может быть отображено кор-

ректно.

15. Защитный светодиод: Мерцает при сбое системы питания (перегрузка по напряжению / не-

достаток напряжения / недостаток фазы при 3-фазном питании) или при слишком высокой темпе-

ратуре внутри аппарата. Код неисправности можно увидеть на светодиодном цифровом дисплее.

16. Светодиод питания: Мерцает при работе контура управления аппаратом.

Выходы подключения.

17. “+” - выход аппарата: Подключение сварочного кабеля устройства подачи проволоки.

18. “–” - выход аппарата: Подключение заготовки.

19. Гнездо управления: Подключение кабеля управления устройства подачи проволоки.

20. Вывод питания нагревателя CO2: 36 В (150 Вт).

21. Предохранитель питания нагревателя CO2: 5 А.

22. Заземление

Внутренняя регулировка.

1) Предрасходная регулировка времени: Компьютер может выбирать различные варианты

предрасходного времени в соответствии с режимом сварки. В том же режиме существуют два

варианта предрасходного времени, короткое и длинное. Когда 1 из SW2 на дисплее PCB PX-02 (см.

рисунок 6.4.) закрыт, выбирается короткое предрасходное время; когда он открыт – длительное.

2) Регулировка времени продува. В том же режиме существуют два варианта времени продува,

короткое и длинное. Когда 2 из SW2 на дисплее PCB PX-02 (см. рисунок 6.4.) закрыт, выбирается

короткое время продува; когда он открыт – длительное.

Регулировка скорости медленной подачи проволоки при поджоге дуги: Существуют 2 варианта

начала дуги с медленной подачей проволоки, с высокой и низкой скоростью. Когда SW4 закрыт,

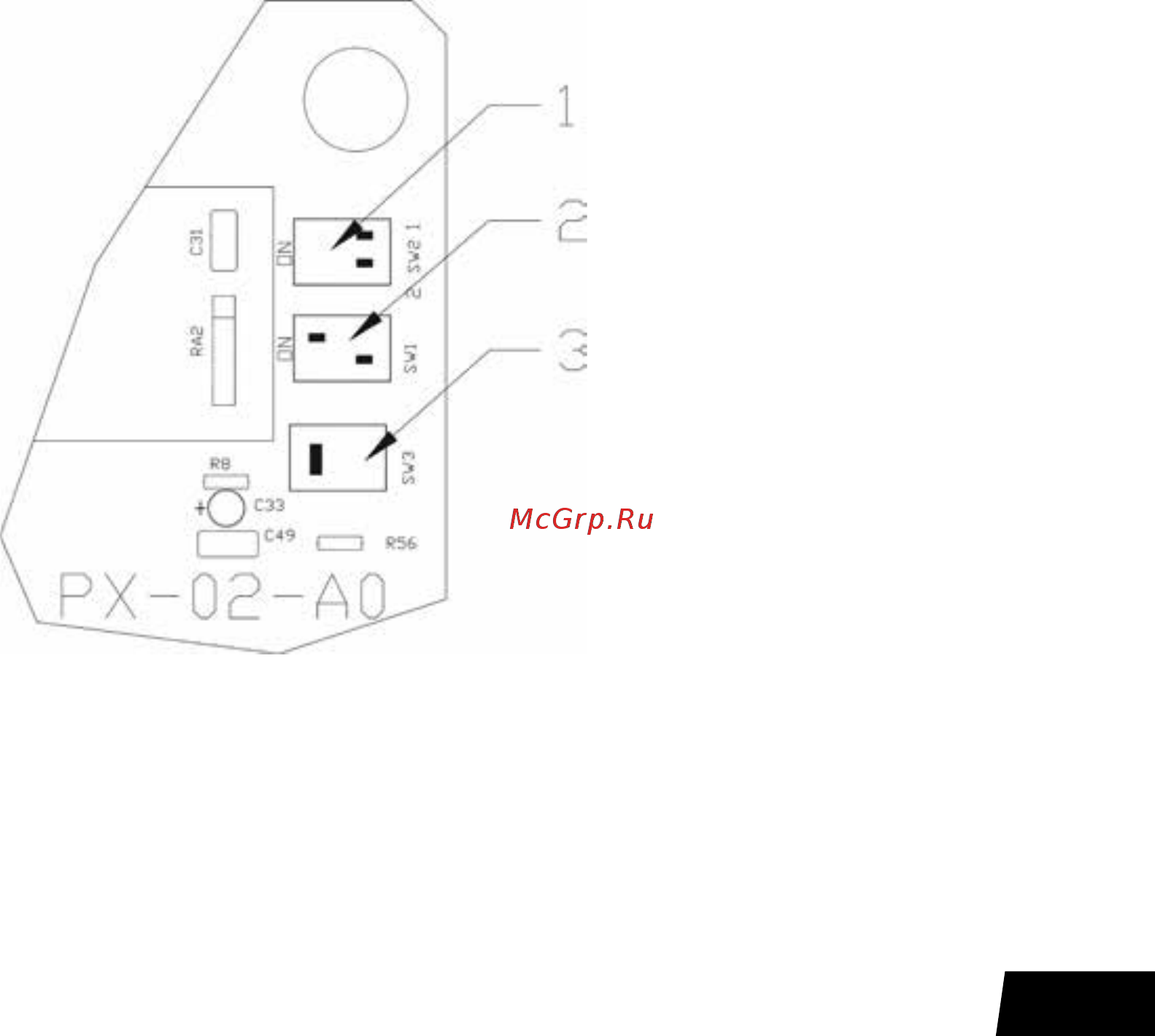

рис.6.4.
