6.3.2. На передней панели сварочного аппарата имеется два панельных разъема «+» 4

(рис. 5) и 5 (рис. 5) «-». Для плотного закрепления прямого и обратного кабелей в разъемах,

необходимо вставить кабельный наконечник с соответствующим кабелем в панельный разъем

до упора и повернуть его по часовой стрелке до упора. При неплотном подсоединении кабелей,

возможны повреждения, как кабельного разъема, так и источника питания.

6.3.3.Существует два способа подключения сварочных принадлежностей для работы на

постоянном токе при ММА сварке:

• прямая полярность - электрододержатель подсоединен к разъему «-», а обратный кабель

(заготовка) к «+»;

• обратная полярность – обратный кабель подсоединена к разъему «-», а

электрододержатель к «+».

6.3.4. Выбирайте способ подключения и режимы сварки в зависимости от конкретной

ситуации и типа электрода, согласно рекомендациям производителя материалов или

требованиям технологического процесса. Неправильное подключение оборудования может

вызвать нестабильность горения дуги, разбрызгивание расплавленного металла и прилипание

электрода. Если крепление панельного разъема ослабло, (панельный разъем свободно

перемещается относительно корпуса аппарата), зафиксируйте его с помощью гаечного ключа.

6.3.5. Старайтесь избегать ситуации, когда приходится использовать чрезмерно длинные,

кабель электрододержателя и обратный кабель. При необходимости увеличения их длины,

увеличивайте тогда, также и сечения кабелей, с целью уменьшения падения напряжения на

кабелях. В общем случае, постарайтесь просто придвинуть источник ближе к зоне сварки, для

использования кабелей 3-5 метровой длины.

6.3.6. На передней панели аппарата имеется кнопка выбора режима сварки MMA 2T/4T (TIG),

выберете положение MMA 9 b (рис. 5).

6.3.7. Установите значение рабочего тока сварки 10 (рис. 5) в соответствии с толщиной

заготовки или технологическими требованиями.

6.3.8. Поднесите электрод к заготовке, затем коснитесь, образуется дуга, после образования

дуги приступайте к процессу сварки.

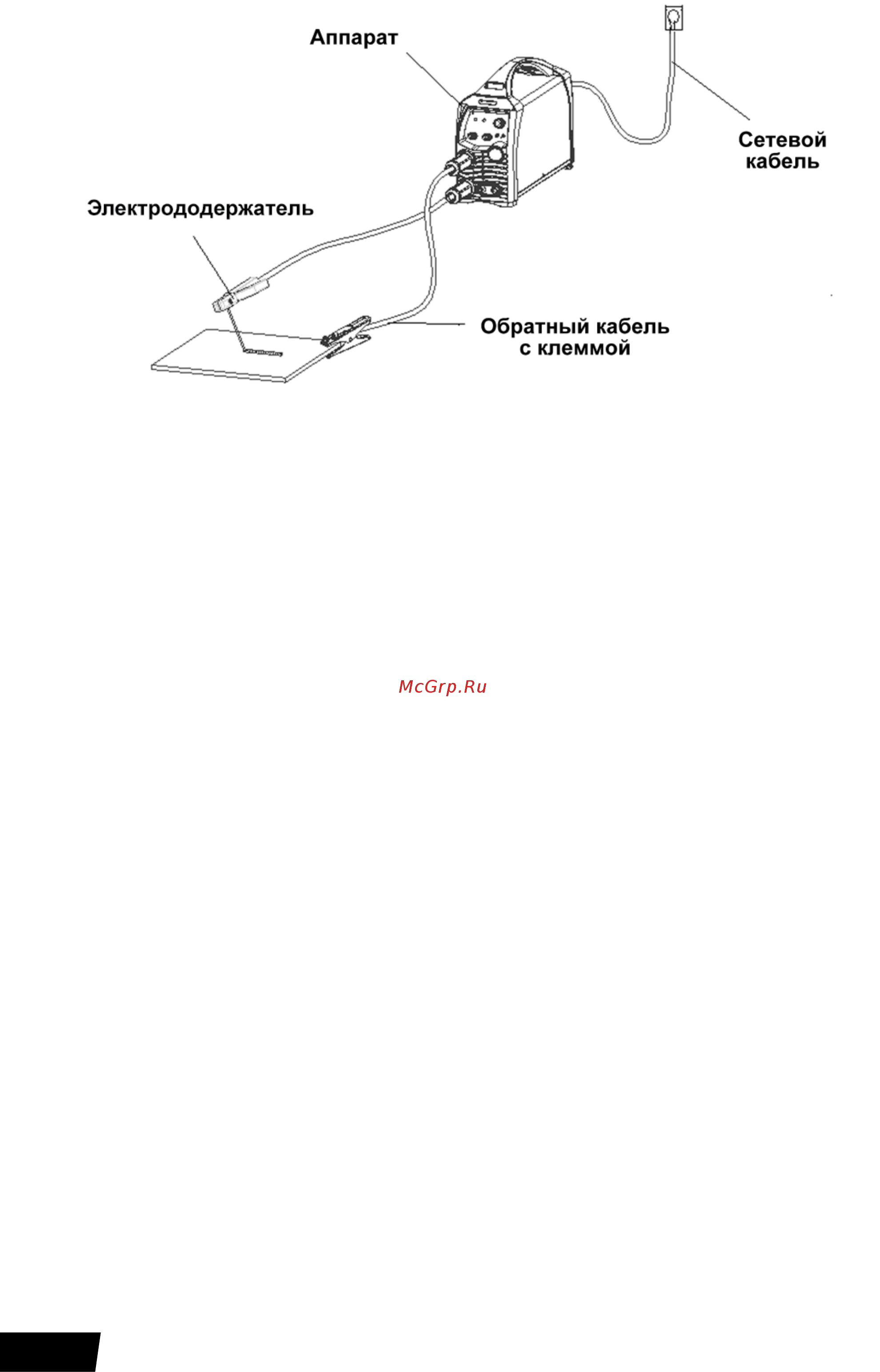

Рис. 6.3 Схема подключения оборудования для MMA сварки
