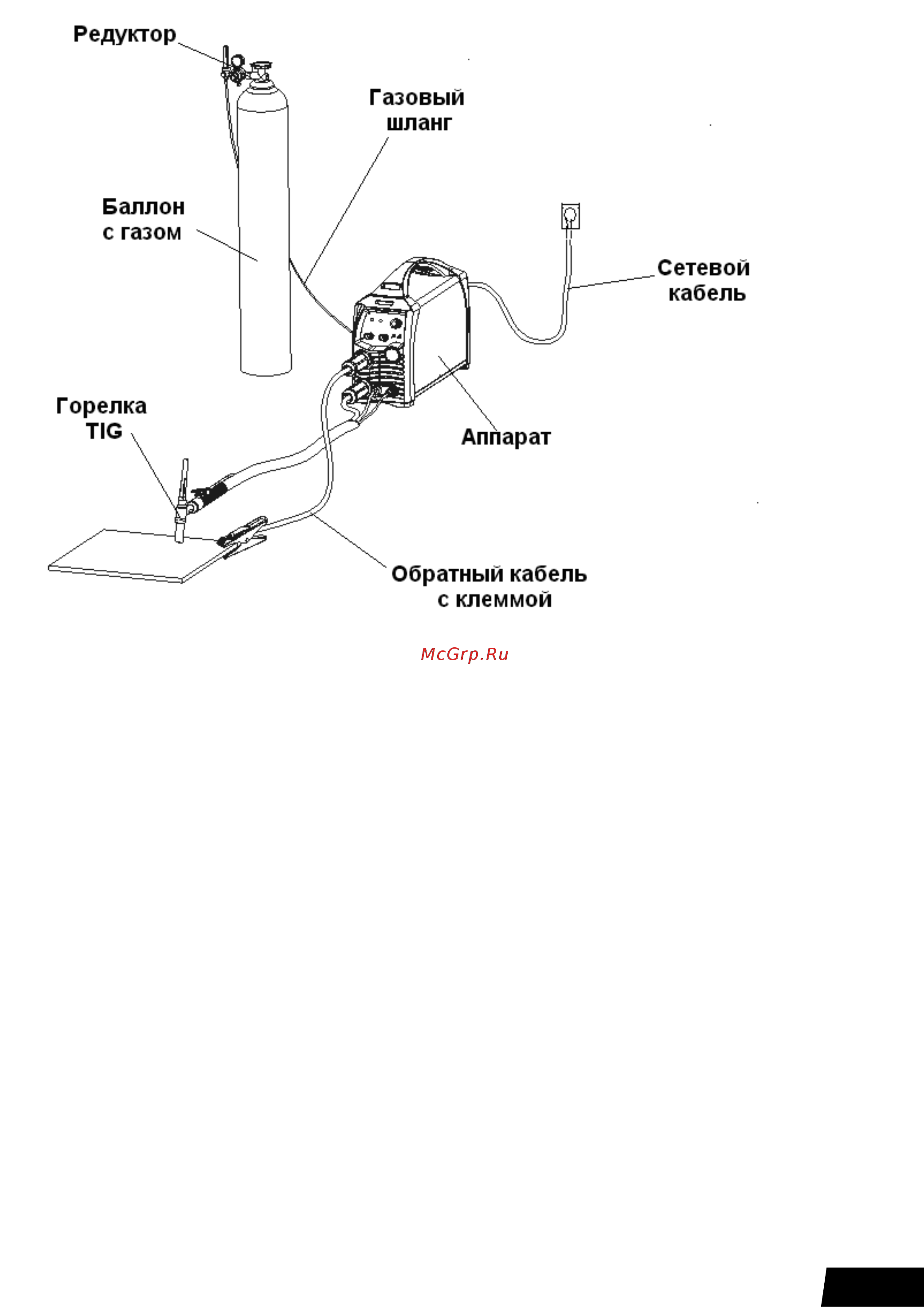

7.2.1. Используйте схему подключения оборудования для аргонодуговой сварки TIG согласно
рисунку 7.2.
Рисунок 7.2.2 Схема подключения оборудования для TIG сварки
7.2.2. Подсоедините газовый шланг к газовому разъему аппарата 12(рис. 5) . Система
газоснабжения, состоящая из газового баллона, редуктора и газового шланга должна иметь
плотные соединения, чтобы обеспечить надежную подачу газа, что является чрезвычайно
важным для осуществления TIG сварки.
7.2.3. Подключайте сварочные принадлежности для TIG сварки в следующем порядке,
вставьте разъем горелки со специальным силовым наконечником (ОКС) с подводом газа в
соответствующий разъем со знаком «-» 2 (рис. 5) на панели аппарата, поверните его до
упора по часовой стрелке, плотно зафиксируйте. Подключите 2-pin розетку на горелке к
соответствующему разъёму на передней панели аппарата 4 (рис. 5). Присоедините газовый
шланг горелки к газовому штуцеру 5(рис. 5).
7.2.4.Откройте вентиль на газовом баллоне и установите расход защитного газа с помощью
редуктора.
7.2.5. Вставьте обратный кабель в гнездо, помеченное знаком «+» на передней панели 5(рис.
5), закрутите ее по часовой стрелке. Закрепите заземляющий зажим на заготовке 2 (рис 6.2)и.
7.2.6. Выберите способ сварки TIG поз 7 (рис 6.2) или TIG импульсный поз.6 (рис 6.2)
передней панели аппарата 1 (рис. 5).
7.2.7.Установите значение рабочего тока сварки 11 (рис. 5) в соответствии с толщиной
заготовки или технологическими требованиями.
