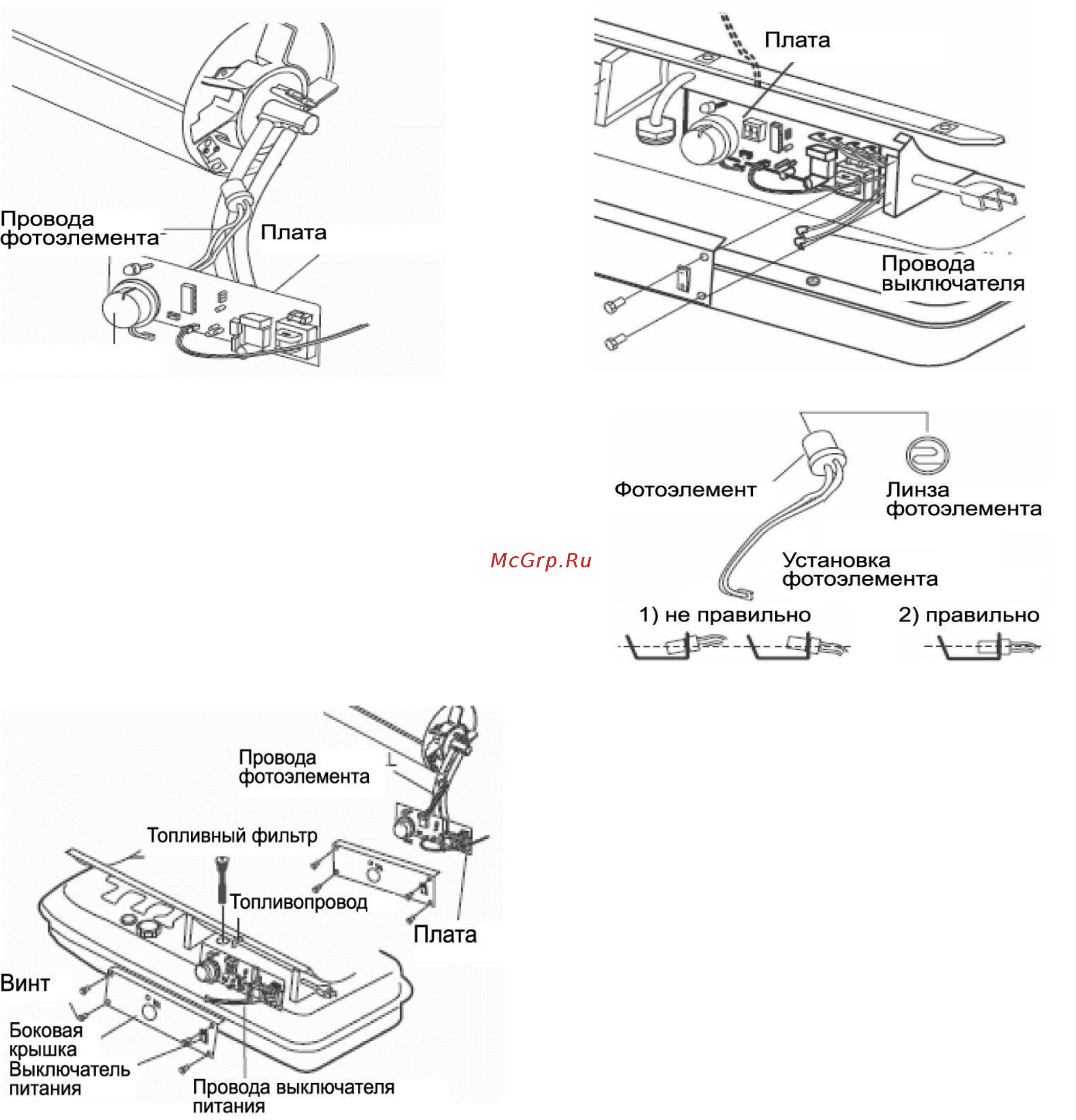

7 7 Фотоэлемент Очищайте фотоэлемент по мере необходимости но не реже 1 раза в год Для моделей ОЕ 15О и ОЕ 25О Снимите верхний корпус лопасти вентилятора выньте фотоэлемент из держателя и протрите линзу мягким не тканым материалом Для замены снимите боковую крышку расположенную возле выключателя Отсоедините провода от платы и выньте фотоэлемент Установите новый фотоэлемент и подключите провода к плате Соберите нагреватель Для моделей ОЕ 40О ОЕ 700 ОЕ 1200 обслуживание аналогично моделям ОЕ 15О ОЕ 25О Для замены снимите боковую крышку возле выключателя Отсоедините провода от выключателя и снимите крышку Отсоедините провода фотоэлемента от платы и выньте фотоэлемент Установите новый фотоэлемент и соберите нагреватель в обратном порядке 7 8 Топливный фильтр Очищайте или заменяйте фильтр по мере необходимости но реже 2 х раз за отопительный сезон Для моделей ОЕ 15О ОЕ 25О Снять боковую крышку отсоединить топливопровод от топливного фильтра Повернуть топливный фильтр против часовой стрелки на 90 потянуть его на себя и вынуть Промыть фильтр керосином и установить обратно Присоединить топливопровод и установить обратно боковую крышку Для моделей ОЕ 400 ОЕ 700 ОЕ 1200 Открутить винты из боковой крышки отсоединить провода от выключателя и снять крышку Отсоединить топливопровод от фильтра повернуть фильтр на 90 по часовой стрелке потянуть на себя и снять Промыть керосином и установить на место Присоединить топливопровод провода к выключателю и установить обратно боковую крышку Не реже 1 раза в год заменяйте топливный фильтр на новый питания 7 9 Регулировка давления насоса Внимание Данная операция должна проводиться только квалифицированным специалистом Не умелые действия могут привести к неправильной работе изделия и выходу из строя Если ваша модель не оборудована встроенным манометром то снимите заглушку для манометра с торца крышки входного воздушного фильтра Подключите манометр Включите нагреватель дайте ему выйти на полный рабочий режим Отрегулируйте давление при помощи плоской отвертки поверните регулировочный винт по часовой стрелке чтобы увеличить давление и против часовой стрелки чтобы уменьшить Отрегулируйте давление до указанного в таблице п 10 Давление для каждого нагревателя установлено на заводе изготовителе
