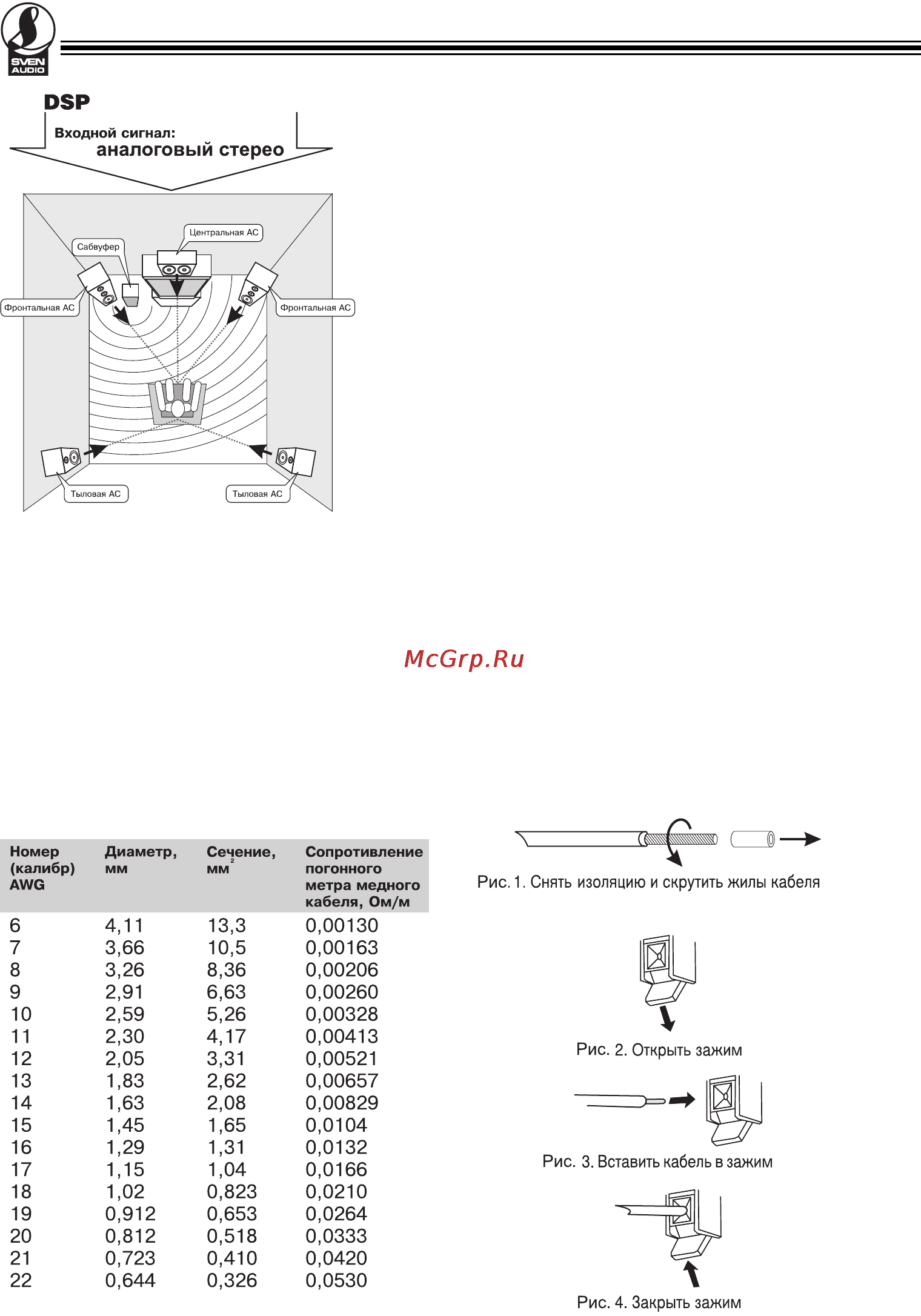

9 Инструкция по эксплуатации НР 560Т Сокращение DSP означает Digital Sound Processor цифровой звуковой процессор Качество восприятия звука зависит от акустических характерис тик помещения причем одним из важнейших факторов является эхо отра жение звука В режимах DSP создается эффект эхо который придает эф фект присутствия не снижая при этом качество звучания оригинального сиг нала Режимы DSP позволят создать атмосферу живого концерта или кон цертного зала при прослушивании практически любого источника звука Эти режимы особенно эффективны при использовании стереофонических источ ников компакт дисков телевизора и радиоприемника диапазона FM При просмотре концерта или спортивного соревнования попробуйте использо вать следующие режимы объемного звучания ARENA JAZZ CLUB THE ATER STADIUM DISCO и др 3 ВЫБОР АКУСТИЧЕСКОГО КАБЕЛЯ Под акустическим кабелем подразумевают кабель соединяющи й усилитель с пассивной акустической системой Для минимиза ции искажений вносимых кабелем в выходной сигнал усилителя проводники кабеля должны быть изготовлены из высокочис той бескислородной меди Кабель состоит из двух изолированных многожильных проводников скрепленных между собой в ви де лапши Для быстрого определения полярности изоляция должна быть разного цвета или оттенка Кабель нельзя сильно из гибать и деформировать Если кабель не входит в отверстие клемм допускается его присоединение через С образные клем мные наконечники или вилки бананы В руководствах пользователя акустических систем предложены рекомендуемые сечения проводника при определенной длине кабеля Сечение приводится в каталожных единицах AWG В таблице дан перевод калибра кабеля из единиц AWG в сечение выраженное в квадратных миллиметрах Если необходима большая длина кабеля Вы должны пропорционально увеличению дли ны изменить сечение кабеля руководствуясь приведенной таблицей Для подключения кабеля к зажимам системы см рис 2 3 4 необходимо провести обработку концов кабеля как показано на рис 1 Номер калибр AWG Диаметр мм 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 4 11 3 66 3 26 2 91 2 59 2 30 2 05 1 83 1 63 1 45 1 29 1 15 1 02 0 912 0 812 0 723 0 644 Сечение мм 13 3 10 5 8 36 6 63 5 26 4 17 3 31 2 62 2 08 1 65 1 31 1 04 0 823 0 653 0 518 0 410 0 326 Сопротивление погонного метра медного кабеля Ом м 0 00130 0 00163 0 00206 0 00260 0 00328 0 00413 0 00521 0 00657 0 00829 0 0104 0 0132 0 0166 0 0210 0 0264 0 0333 0 0420 0 0530 Ч_____________ и ___________ 8 Рис 1 Снять изоляцию и скрутить жилы кабеля У Рис 2 Открыть зажим _ Рис 3 Вставить кабель в зажим 1 i Л Рис 4 Закрыть зажим 7
