Отгоризонтируйте прибор и возьмите отсчеты a2 и b2 по рей-

кам А и В соответственно. Если выполняется условие:

|( a2 - b2 ) - (a1 - b1)| ≤ 3 mm,

дальнейшая юстировка не требуется.

В противном случае необходимо сделать следующее: наве-

дите прибор на рейку В и снимите защитный кожух окуляра.

Используя юстировочную шпильку, вращайте юстировоч-

ный винт (рис. 9), пока отсчет b3 по рейке не станет равным

b3 = a2 - Δh.

Повторяйте все вышеперечисленные действия до тех пор,

пока результат не будет удовлетворять условию:

|( a2 - b2 ) - ( a1 - b1 )| ≤ 3 mm,

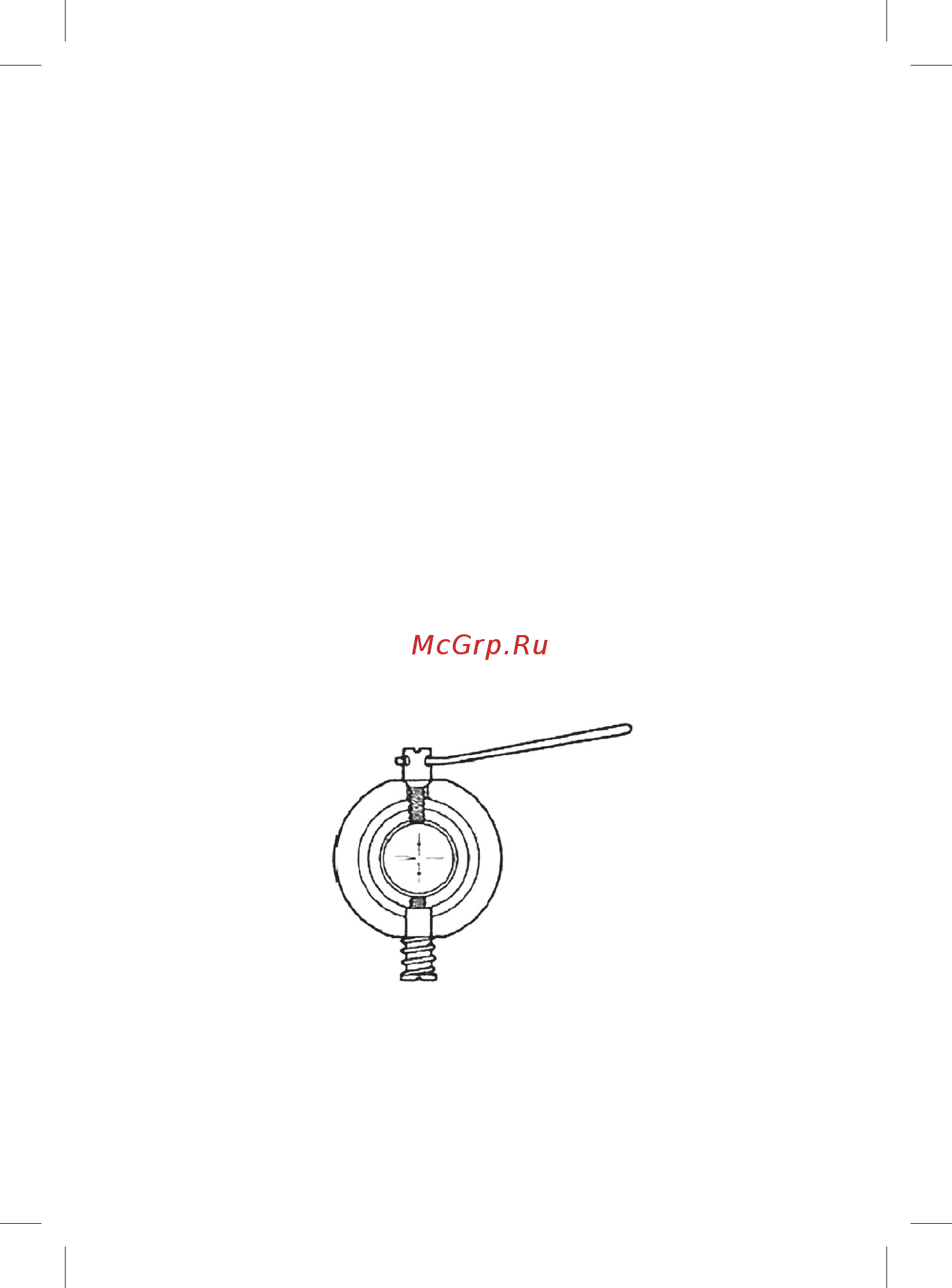

Рис. 9
