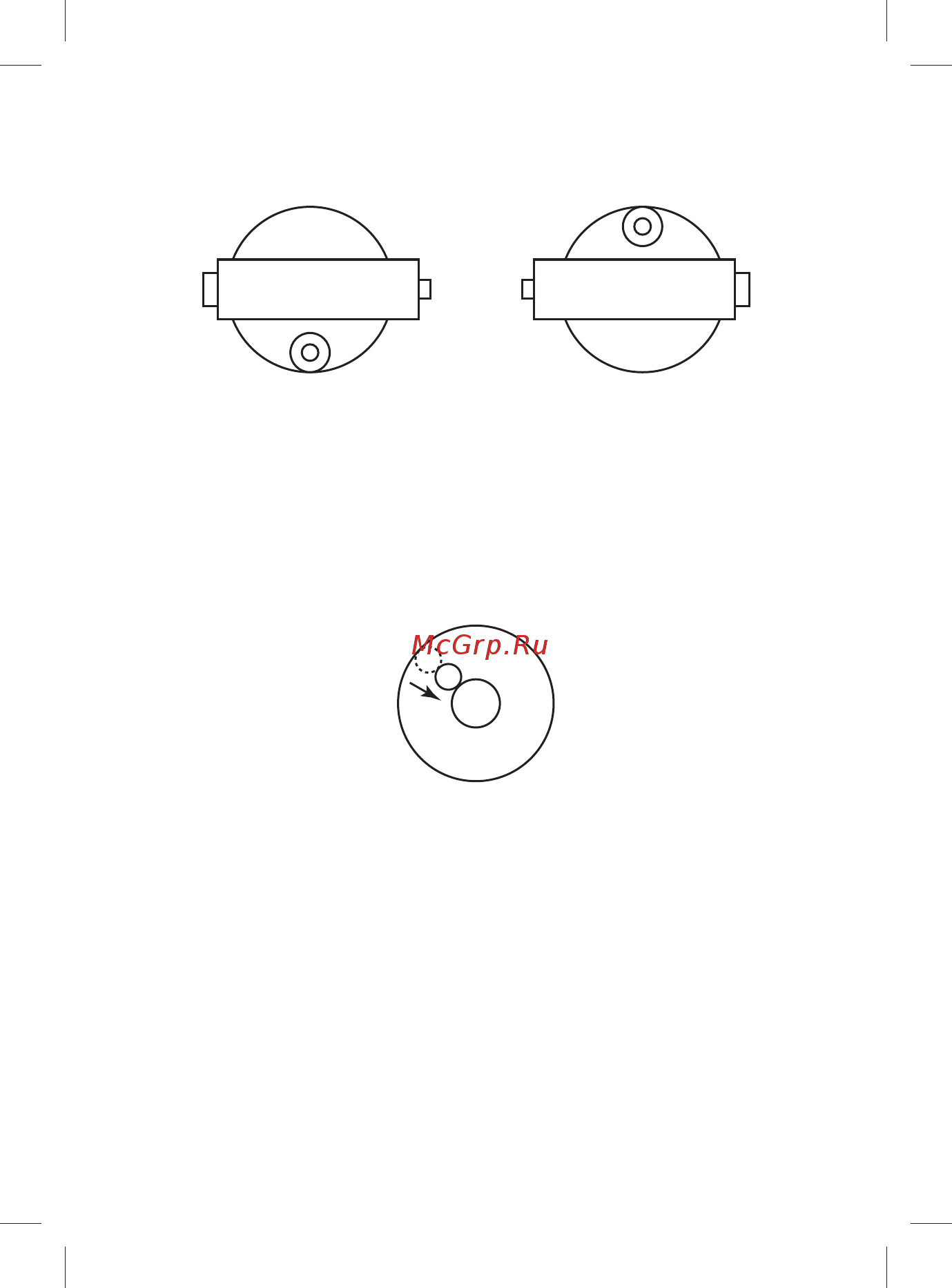

Рис. 5

Рис. 6

С помощью подъемных винтов установите пузырек в центр

круглого уровня и поверните зрительную трубу на 180°.

Пузырек должен оставаться в центре. В противоположном

случае необходимо произвести юстировку (рис. 5).

Поверка и юстировка круглого уровня

Юстировка производится следующим образом:

вращайте подъемные винты до тех пор, пока пузырек на по-

ловину не приблизится к центру круглого уровня (рис. 6).

Затем, с помощью шестигранника, доведите пузырек в центр

круглого уровня вращением двух юстировочных винтов.
