11
• Если линия обнаружения трассы не центрируется,
или перемещается поперек экрана случайными
скачками, то, возможно, прибор SR-20 принимает
нечеткий сигнал. В этих обстоятельствах
измеренная глубина и сигнал приближения также
нестабильны.
a) Проверить передатчик и убедиться, что
он работает и хорошо заземлен. Хорошее
соединение и надежное заземление позволяют
преодолеть проблемы, связанные с малым
током.
b) Проверить измерительный контур, для этого
направить нижнюю антенну на любой из
проводов передатчика.
c) Проверить, что на передатчике и приборе SR-20
выбрана одна и та же рабочая частота.
d) Испробовать другие частоты, начиная с самой
нижней, до тех пор, пока магистраль не будет
надежно определяться. Использование низких
частот позволяет преодолеть проблемы с
вероятностью увода сигнала в сторону.
e) Изменить место подключения к заземлению
на более лучшее для измерительного контура.
Убедиться, что имеется достаточный контакт
с грунтом (заземляющий стержень погружен
на достаточную глубину), особенно с сухим
грунтом.
f) В случае очень сухого грунта смачивание
зоны вокруг заземляющего стержня улучшает
измерительный контур. Следует помнить, что
вода впитывается грунтом и испаряется, с
течением времени это приводит к ухудшению
качества измерительного контура.
• Использование числового индикатора угла обзора
сигнала является другим способом проверки
искаженных сигналов.
Перемещать прибор SR-20 перпендикулярно вбок
в обоих направлениях от обнаруживаемой трассы
до тех пор, пока индикатор угла обзора сигнала не
покажет 45°. Следует сохранять положение нижнего
всенаправленного антенного узла на одной высоте, а
стойку трассоискателя удерживать вертикально. Если
искажение мало или отсутствует, обнаруживаемая
трасса должна располагаться посередине, при этом
расстояние до каждой из точек с углом 45° с каждой
стороны приблизительно одинаковое. Если сигнал
неискаженный, то расстояние от оси магистрали до
точки с углом 45° приблизительно равно глубине.
Другим вариантом этого метода является
перемещение на одинаковое расстояние вправо
и влево от обнаруживаемой трассы, например,
на
60 см, с последующей проверкой того, что
показания интенсивности сигнала одинаковы.

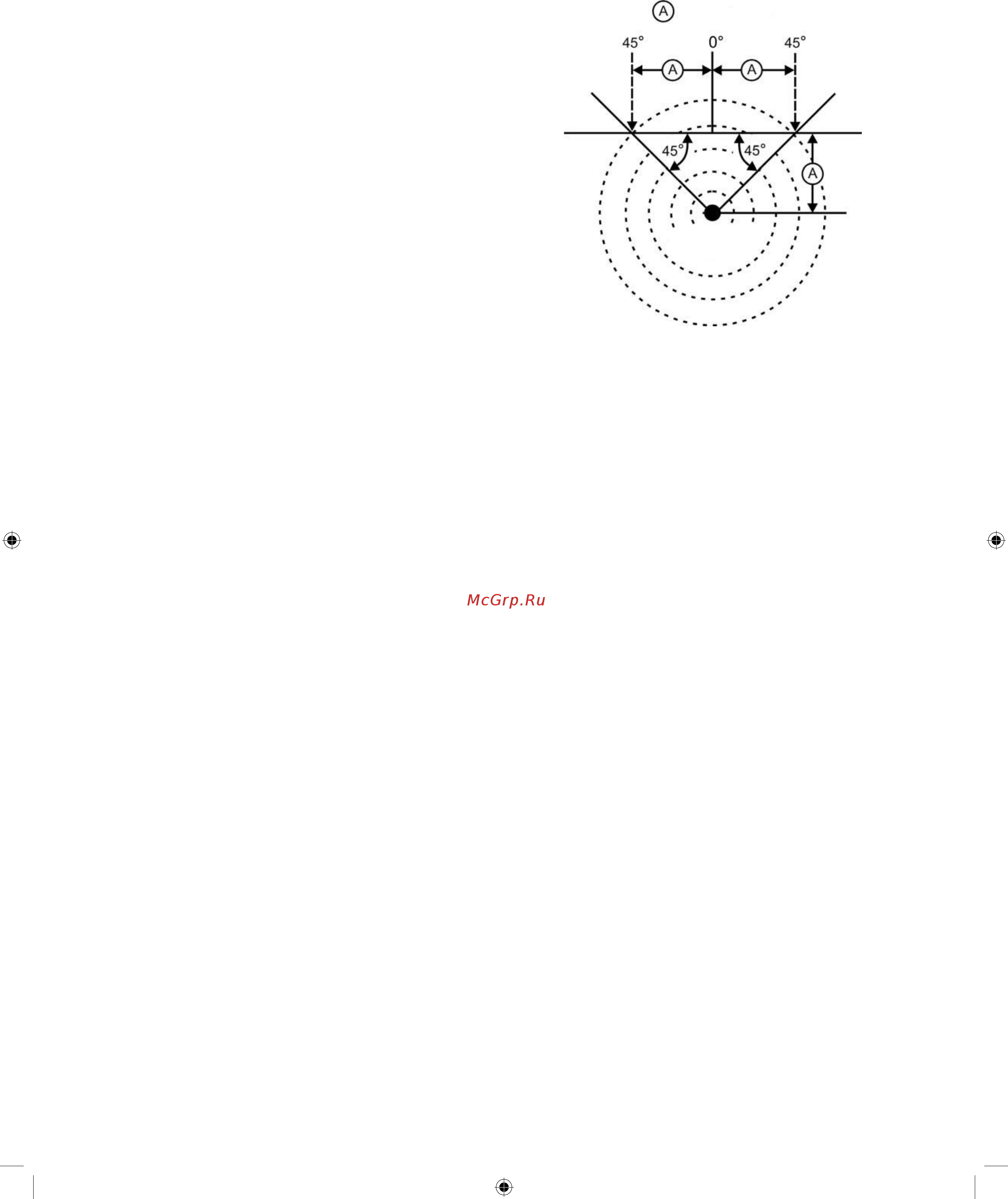

Рис. 22: Проверка искажения
• Во время поиска трассы сигнал приближения и
интенсивность сигнала должны быть максимальны,
а измеренная глубина минимальна в одном и том же
месте, где на дисплее отцентрированы направляющие
стрелки. Если это не так, возможно, магистраль
меняет направление, или имеется связь с другими
сигналами.
• Более высокие частоты имеют большую вероятность
увода сигнала в сторону в соседние магистрали но
они могут потребоваться, чтобы преодолеть обрывы
в проводах прибора для отыскания магистралей или
чтобы перейти через изоляционные соединительные
муфты. Если на удаленном конце магистрали
произведена выемка грунта, более высокие
частоты могут являться единственным средством
обнаружения магистрали.
• При индукционном режиме использования
передатчика следует начать поиск в стороне на
расстоянии около 10 м, чтобы избежать “прямой
связи” между сигналами (которую также называют
индуктивной связью через воздух).
• Во время поиска трассы картографический дисплей
лучше всего работает в следующих условиях:
1. Магистраль горизонтальна
2. Трассоискатель SR-20 расположен выше отметки
высоты целевой магистрали коммунального
снабжения
3. Стойка антенны прибора SR-20 удерживается
приблизительно в вертикальном направлении
Если эти условия не соблюдаются, необходимо
обратить особое внимание на максимальный уровень
интенсивности сигнала.
Грунт
= Одинаковое расстояние
Запитанный
трубопровод
