Свидетельство о приемке
Радиатор RIFAR MONOLIT .................. прошел испытание на
герметичность давлением 15,0 МПа (150 атм.), соответствует
требованиям ГОСТ 31311-2005, ТУ 4935-004-41807387-10 и
признан годным к эксплуатации.
Ф.И.О. упаковщика, дата производства, время испытания указа-
ны на задней стенке радиатора.
Я, …………………………………, с условиями монтажа и экс-
плуатации радиаторов ознакомлен, претензий по товарному
виду не имею.
Подпись покупателя:
………………………………………………………………….....
Дата покупки: ……………………20..... г.
ГАРАНТИЙНЫЙ ТАЛОН Радиатор RIFAR MONOLIT
………………………………………………………………….....
(модель, число секций)
Дата продажи: ……………………20..... г.
Продавец (поставщик):……………………………………………
М.П.
Дата: ……………………20..... г. ….…….…….…….…….……
Ответственное лицо:……………………….....(Ф И О, подпись)
Отметка организации, произведшей монтаж радиатора
Название организации:
…………………………………………………………………....
Адрес:
………………………………………………………………….....
Тел., факс, e-mail:
………………………………………………………………….....
М.П.
Дата: ……………………20..... г.…….…….…….…….…….…
Ответственное лицо………………………......Ф И О., подпись
Отметка организации, произведшей приемку монтажа
радиатора:
Название организации:
…………………………………………………………………....
Адрес:
………………………………………………………………….....
Тел., факс, e-mail:
………………………………………………………………….....
М.П.
Дата: ……………………20..... г. .…….…….…….…….…….…
Ответственное лицо:………………………......Ф И О., подпись

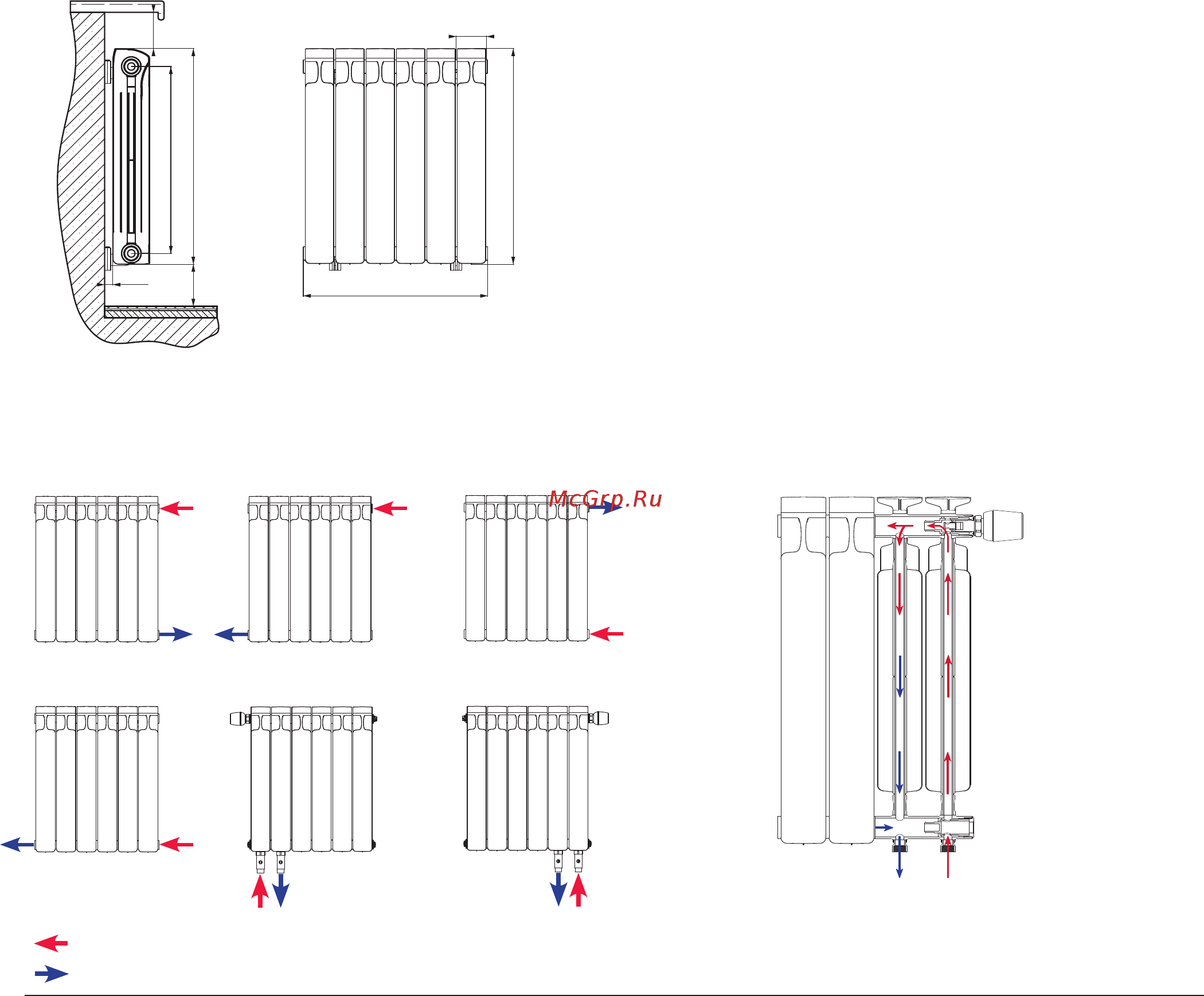

Принципиальная схема установки радиатора
min 70
min 30
min
80
577- 415
500 / 350
L
L/n
H
Возможные схемы подключения к тепловой
сети радиаторов RIFAR MONOLIT
рис. 1
Радиаторы RIFAR MONOLIT, имемеющие возможность ниж-
него подключения (рис.6,7), производятся по специально-
му заказу потребителя и комплектуются термостатическим
клапаном, клапаном в нижнем коллекторе и стандартными
узлами нижнего подключения G 1/2˝. Кронштейны, термо-
статическая головка, заглушки и кран Маевского в ком-
плектацию не входят. Важно: при заказе указывать, левое
или правое подключение.
По специальному заказу изготавливаются радиаторы для
подключения к системе отопления по схеме, представлен-
ной на рис.5. Важно: при заказе указывать, левая или пра-
вая подача теплоносителя.
Комплектация радиатора RIFAR MONOLIT
Резьбовые соединения G 1/2˝ или G 3/4˝ являются
неотъемлемой частью конструкции радиатора. Установоч-
ные кронштейны, заглушки не входят в стандартную ком-
плектацию и приобретаются отдельно.
Подача теплоносителя
Отвод теплоносителя
рис. 2 рис. 3 рис. 4
рис. 5 рис. 6
рис. 7
Принципиальная схема движения теплоносителя при
нижнем подключении
