Инструкция по эксплуатации Страница: 1

Royal Thermo revolution 500 - 4 секц. Инструкция по эксплуатации онлайн

Технический

паспорт

изделия

Технический

паспорт

изделия

Алюминиевые

радиаторы

Алюминиевые

радиаторы

Технические характеристики и описание радиаторов

Модель Revolution 500 Revolution 350 Indigo 500 Dreamliner 500

Теплоотдача секции (при ∆t=70 °С), Вт

18 1 14 1 195 18 2

Рабочее давление, Бар 20 20 20 20

Опрессовочное давление, Бар 30 30 30 30

Давление на разрыв, Бар >100 >100 >100 >100

Масса секции, кг 1,2 1,01 1,35 1,31

Объем воды в секции, л 0,37 0,29 0,37 0,37

Габаритные размеры, мм 570×80×80 420×80×80 585×80×10 0 580×80×87

Таблица поправочных коэффициентов для расчета мощности радиатора

∆Т 40 45 50 55 60 65 70 75 80 85

К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3

Перед установкой радиатора убедитесь в соответствии параметров системы отопления

основным характеристикам радиатора в управляющей компании Вашего дома.

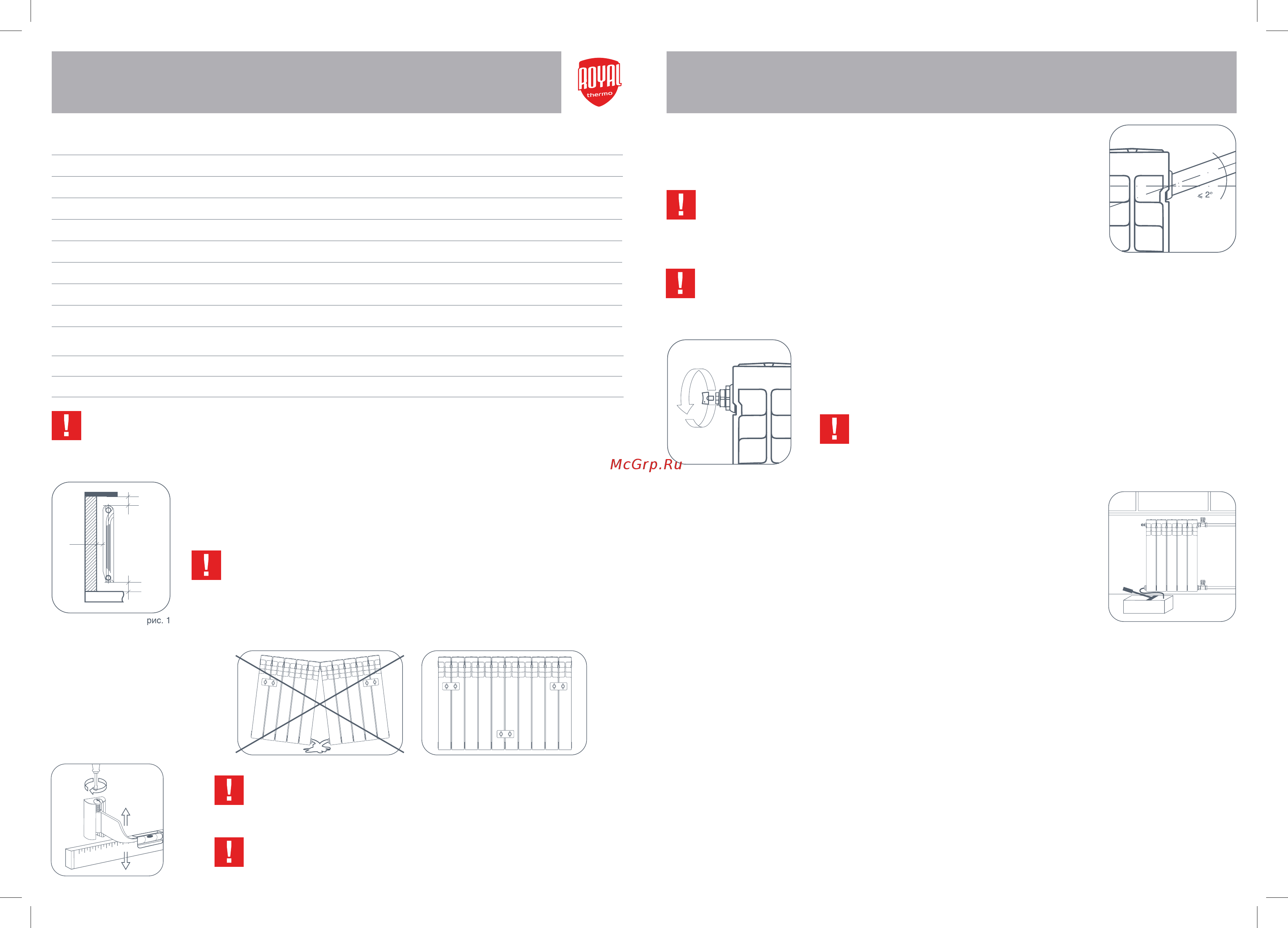

Монтаж радиаторов

1. Для эффективной работы радиатора необходимо соблюдать монтажные

расстояния, указанные на рис. 1

2. Демонтаж заменяемого радиатора

Перед демонтажем старого радиатора во избежании подтопления помещения

убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).

30-50 мм

100-120 мм

Производитель не несет ответственности в случае невыполнения

инструкции по монтажу.

Для радиаторов до 12 секций

используйте 2 кронштейна.

Для радиаторов 12 и более

секций используйте 3

кронштейна

(2 сверху и 1 снизу).

3. Монтаж радиатора на стену (рис. 2)

рис. 2

рис. 3

рис. 4

рис. 5

рис. 6

Не снимайте полиэтиленовую защитную пленку с радиатора

до окончания ремонтных работ.

Для того, чтобы идеально ровно смонтировать радиатор на

стену, используйте оригинальные регулируемые кронштейны

Royal Thermo (рис. 3).

4. Подключение радиатора к системе отопления, его эксплуатация

и обслуживание

Радиатор подключается к трубопроводам с помощью специальных гаек-

переходников (либо ½ дюйма, либо ¾ дюйма).

Во избежании аварии допустимо отклонение оси коллектора

радиатора от подводящих труб не более 2° (рис. 4).

Для возможности демонтажа радиатора на подающий и обратный трубопровод

устанавливайте запорную или запорно-регулирующую арматуру.

Если в момент покупки радиаторов Вы не знаете диаметр Ваших

труб, используйте оригинальный Универсальный монтажный

набор Royal Thermo, который позволяет подключить радиатор к

трубопроводу любого диаметра.

Для удаления воздуха из радиатора в верхний коллектор обязательна установка

воздухоотводчика (входит в состав Универсального монтажного набора). Для

удаления воздуха необходимо периодически (несколько раз в год) вручную

стравливать его с помощью специального ключа (рис. 5).

Для автоматического удаления воздуха из радиатора

используйте оригинальный Предохранитель системы

отопления Royal Thermo GARANT.

5. Испытание внутренних санитарно-технических систем

По завершении монтажных работ должны быть выполнены испытания

систем отопления в соответствии с требованиями СП 73.13330.2012

(актуализированная редакция СНиП 3.05.01-85).

Гидростатическое испытание водяных систем и приборов отопления

должно производиться под давлением, равным 1,5 рабочего давления (прим.

рис.6). По факту проведения испытаний составляется акт ввода системы

и приборов отопления в эксплуатацию в установленной форме.

Эксплуатация радиатора и его обслуживание

Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012

и СП 73.13330.2012.

В процессе эксплуатации во избежание выхода радиатора из строя запрещается:

• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе радиатора)

за исключением случаев техобслуживания и демонтажа радиатора;

• резко открывать вентили отключенного от отопления прибора во избежании гидравлического удара;

• устанавливать радиатор в сеть горячего водоснабжения;

• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем Паспорте и в

«Правилах технической эксплуатации электрических станций и сетей РФ» РД 34.20.501-95;

• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период за исключением

аварийных ситуаций и профилактических работ, но не более 15 дней в году;

• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для заземления;

• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения количества

секций, а так же замену отдельных секций радиаторов;

• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
