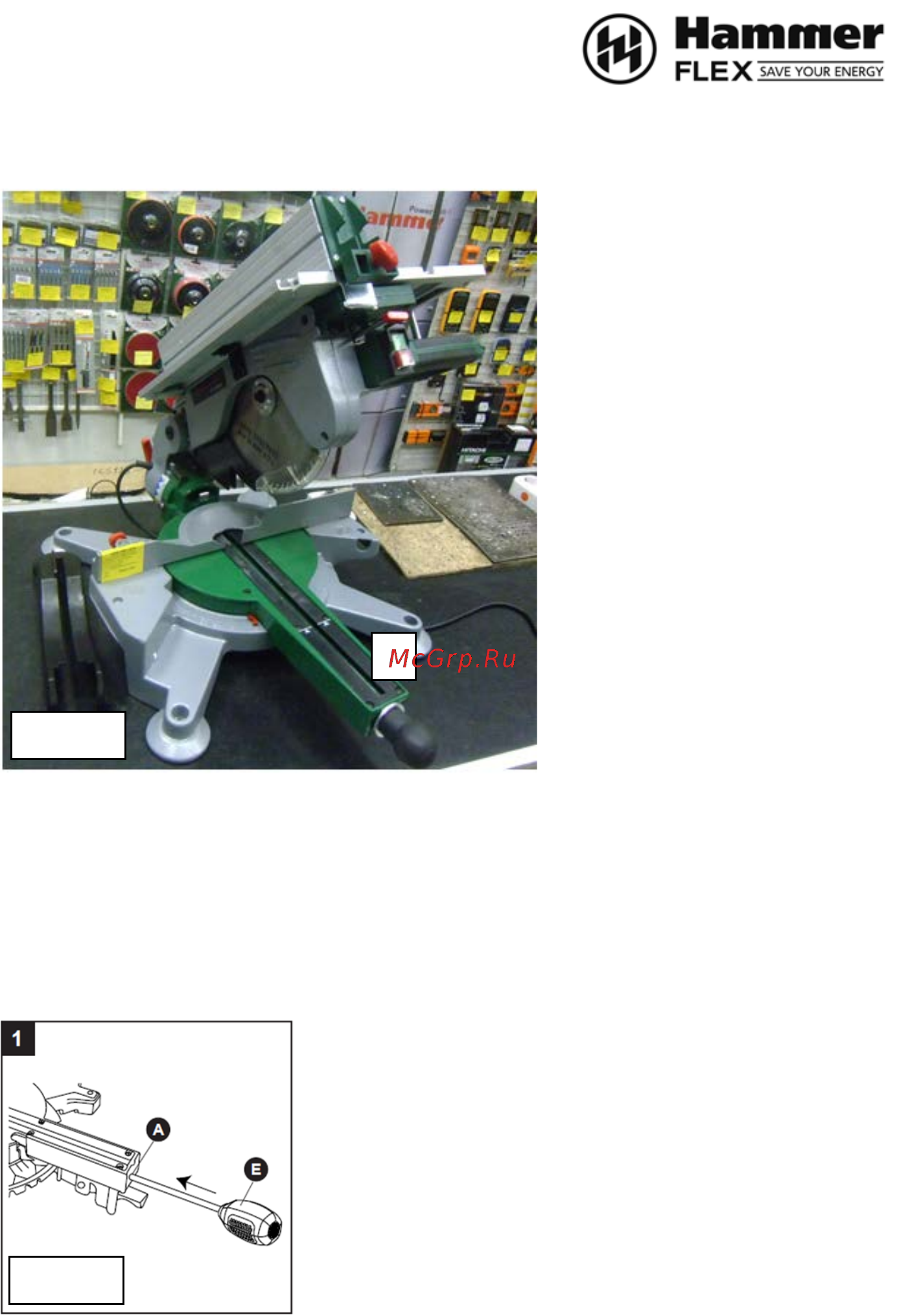

Б. Режим усовочно-торцовочной пилы:

ВНИМАНИЕ! Боковой упор

надет на верхний защитный

кожух и зафиксирован винтом

(1), рис. Б.

1. Нужно контролировать,

чтобы блок – кнопка,

расположенная с торцевой

стороны рабочего столика,

была закрыта

металлической планкой

бокового упора (2), рис. Б.

Наличие бокового упора в

данном режиме

обязательно!

2. Нижняя блок-кнопка

свободна(3),рис.Б.

3.Нижний защитный кожух

снят(4),рис. Б.

В этом режиме включение и

выключение электродвигателя инструмента будет осуществляться клавишей,

расположенной с внутренней стороны рукоятки. Двигатель работает, пока

оператор фиксирует клавишу включения.

Положение поворотной части стола и наклон суппорта оператор устанавливает,

руководствуясь потребностью углов пиления.

1. Установка винта регулировки угла пилы (рис.1).

Вставьте винт регулировки угла (E) в отверстие,

расположенное на вставке поворотного стола пилы

(A).

Рис.Б

Рис.1
