указателем на шкале. Поднимите поворотный ступенчатый упор на необходимый

уровень глубины фрезерования. Детальную настройку можно осуществить,

поворачивая настроечный винт (1 мм за поворот).

Поворачивая винт фиксации настройки глубины по часовой стрелке,

зафиксируйте ограничитель глубины опускания.

Теперь определенную вами глубину фрезерования можно установить ослабив

рычаг блокировки опускания, двигая фрезер вниз пока винт фиксации настройки

глубины не коснется шестигранного настроечного болта поворотного

ступенчатого упора. Во время настройки обязательно удерживайте инструмент за

обе ручки.

1. Обрабатываемая поверхность

2. Направление вращения фрезы

3. Вид на инструмент сверху

4. Направление движения

фрезера

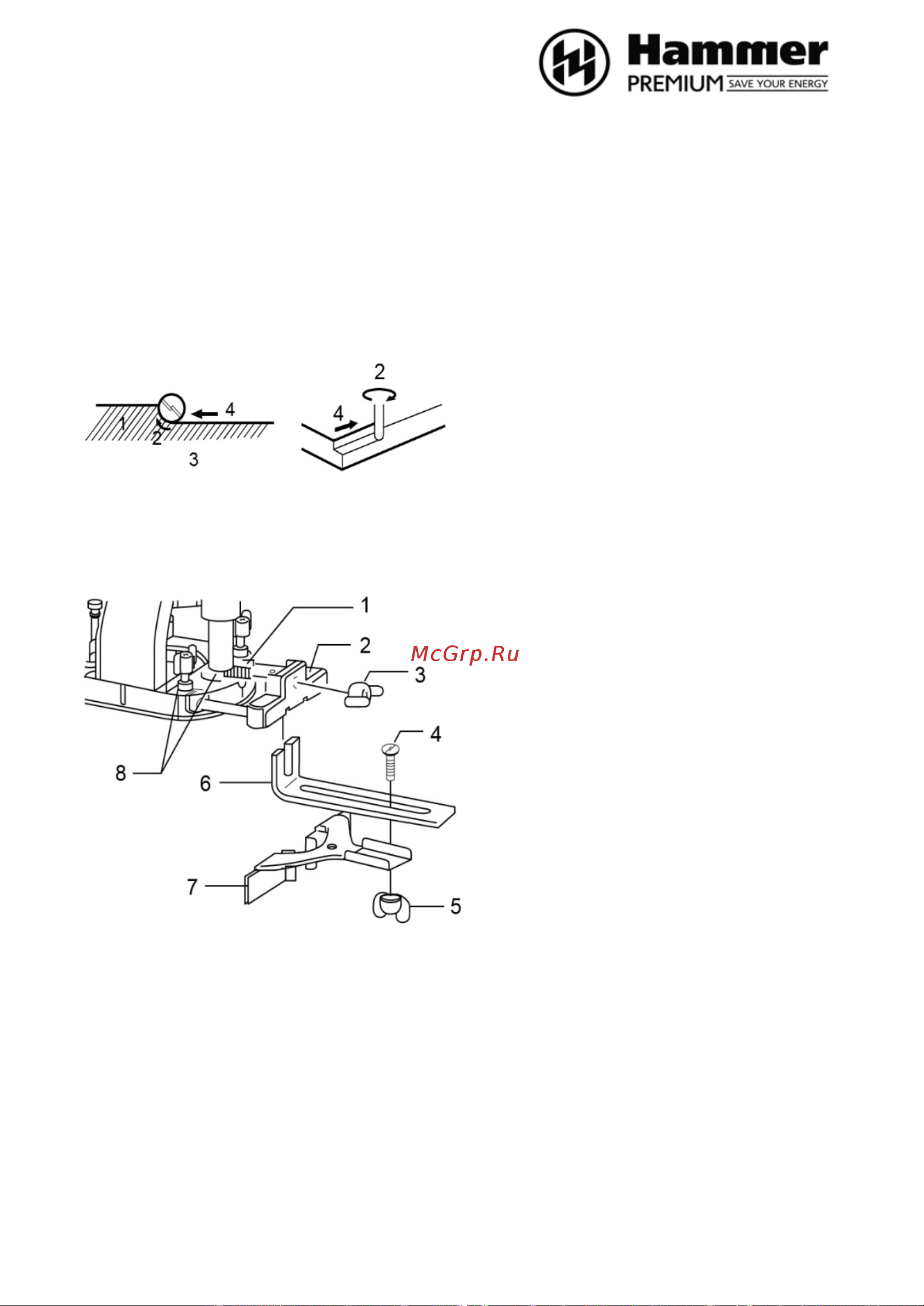

Использование параллельной направляющей при работе с погружным

основанием (необходимо использование направляющей плиты).

1. Болт

2. Направляющая плита

3. Барашковая гайка

4. Болт

5. Барашковая гайка

6. Держатель направляющей

7. Параллельная

направляющая

8. Барашковые болты

Используя барашковую гайку закрепите параллельную направляющую на

направляющей плите.

Вставьте направляющую плиту в отверстия расположенные на погружном

основании и затяните барашковые болты. Для настройки расстояния между

фрезой и параллельной направляющей ослабьте барашковую гайку. Установив

нужное расстояние, зафиксируйте параллельную направляющую затянув

барашковую гайку
