12
СБОРКА ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ
Составные части показаны на рис. 3.
Наименования и обозначения составных частей приведены в таблице 6.
Крепѐжные детали для сборки упакованы в отдельный пакет. Состав пакета указан в таблице 7.
Сборку проводить рекомендуем в следующем порядке:
8.1. Выложите составные части на ровную поверхность.
8.2. Используя болты (4), шайбы (5) и гайки (6) соберите две лопасти как показано на рис. 1. Затяжку болтовых
соединений произведите от руки.
8.3. Произведите действия указанные в п.п. 5.13. настоящего «Руководства».
Внимание! При монтаже лопасти необходимо обратить внимание, что кронштейн верхний (2) крепится к ѐмкости
верхней, а кронштейн нижней (1) крепится к емкости нижней.
8.4. Произведите окончательную затяжку болтовых соединений лопасти.

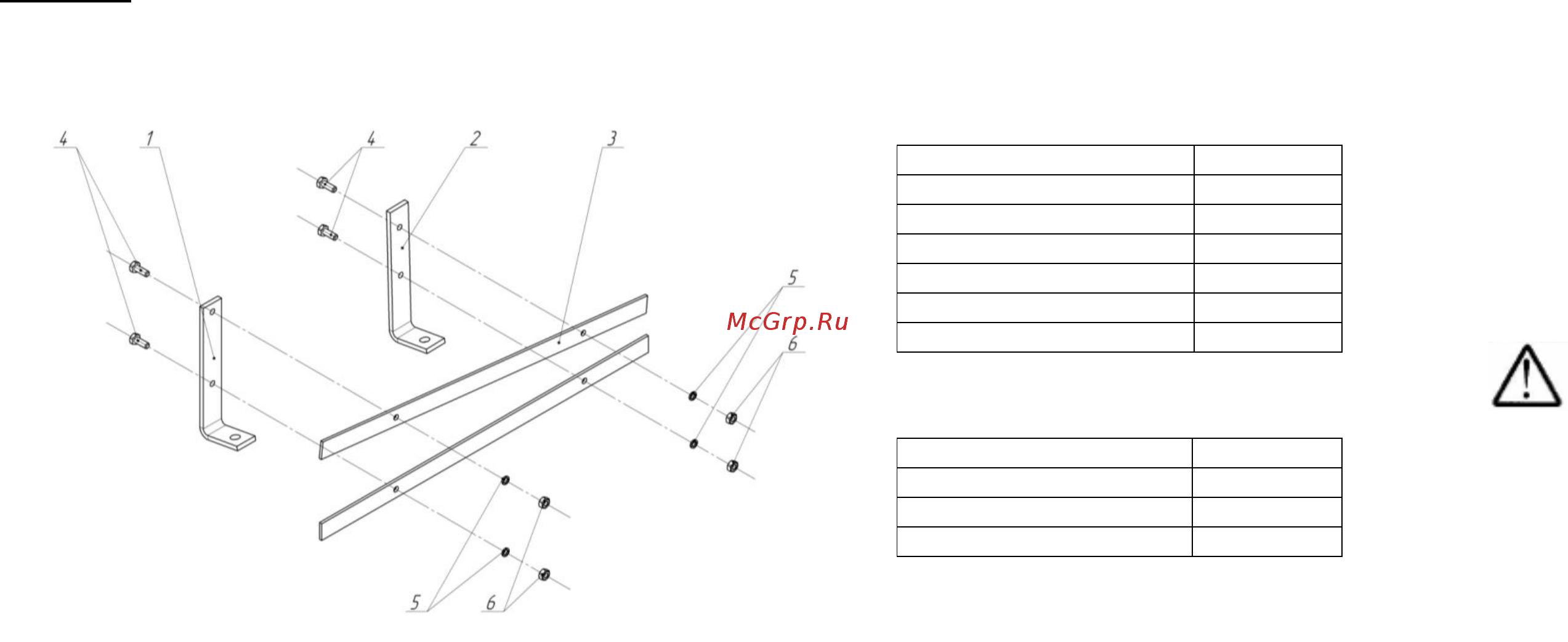

Схема-состав лопасти бетоносмесителя.
Таблица 6
Наименование
Кол-во
1. Кронштейн нижний
1
2. Кронштейн верхний
1
3. Лапка
2
4. Болт М6×16
4
5. Шайба гровер Ø6
4
6. Гайка М6
4
Таблица 7 Состав пакета
Наименование
Кол-во
Болт М6×16
8
Шайба гровер Ø6
8
Гайка М6
8
Рис. 3.
1
Уважаемый покупатель!
Благодарим Вас за покупку бетоносмесителя!
Перед началом эксплуатации внимательно и до конца прочтите настоящее «Руководство».
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ
4.1. Требования к шнуру электропитания
4.2. Особенности эксплуатации
5. КОМПЛЕКТНОСТЬ
6. СБОРКА
7. ПОРЯДОК РАБОТЫ С БЕТОНОСМЕСИТЕЛЕМ
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
СХЕМА И ДЕТАЛИ СБОРКИ
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
СБОРКА ЛОПАСТИ БЕТОНОСМЕСИТЕЛЯ
ГАРАНТИЙНЫЙ ТАЛОН
ВНИМАНИЕ! Ознакомьтесь со всеми указаниями мер безопасности и инструкциями. Несоблюдение
указаний и инструкций может привести к поражению электрическим током, пожару и (или) серьезным повреждениям.
Сохраните все предупреждения и инструкции, чтобы можно было обращаться к ним в дальнейшем.
Настоящее «Руководство» предназначено для изучения и правильной эксплуатации бетоносмесителя.
