16

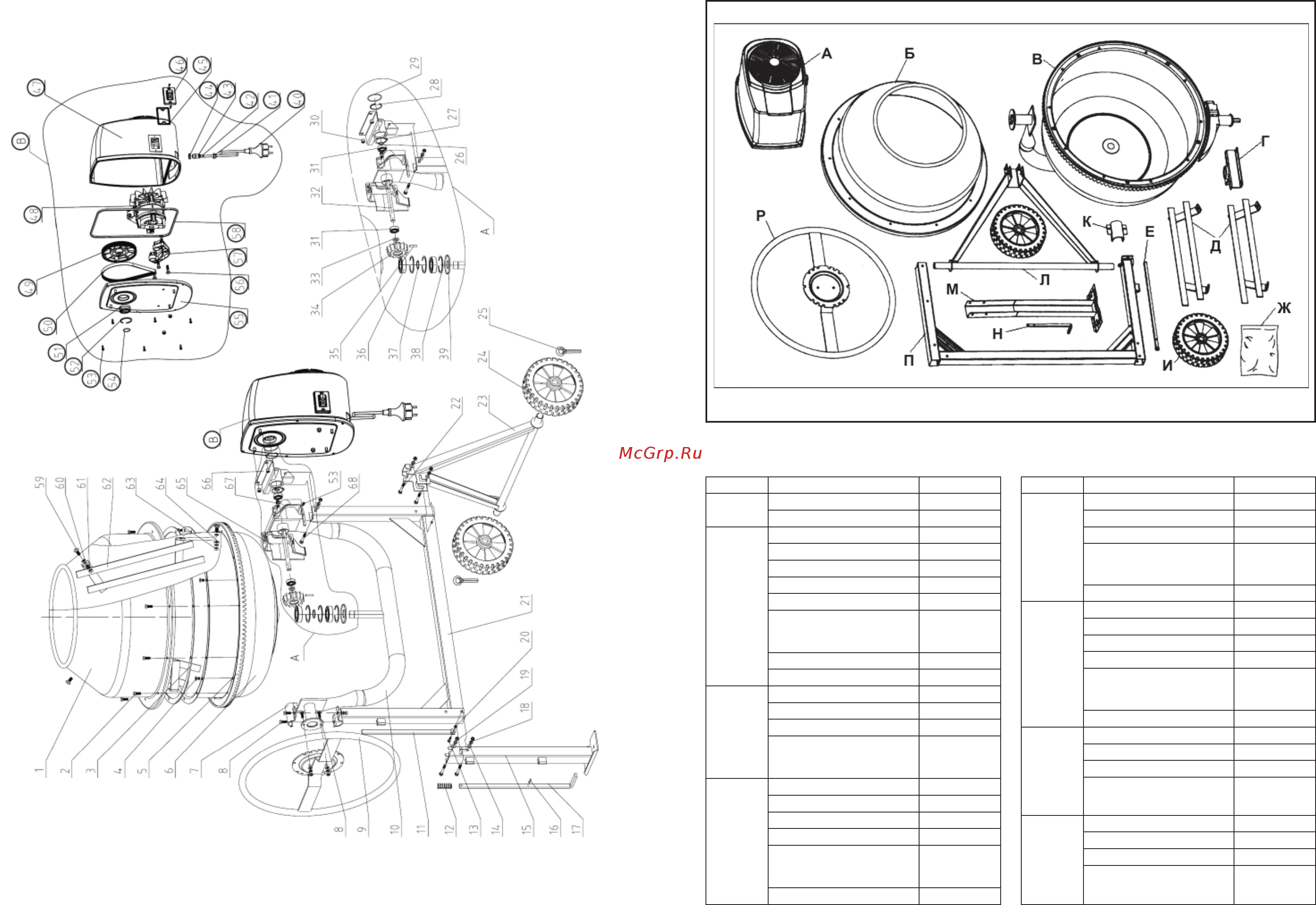

СХЕМА СБОРКИ БЕТОНОСМЕСИТЕЛЯ
5
Рис. 1
3.2. В комплект поставки пакета с крепежом (Ж) входит (Таблица 2):
Таблица 2
Пакет Крепеж Кол., шт.
A
Шайба 2
Шплинт 2
B
Болт М6Х30 1
Болт М8х70 2
Гайка М61
Гайка М82
Шайба Ø8 2
Шайба Ø8
(пружинная)
2
Шплинт 1
Пружина 1
С
Болт М8х70 2
Гайка М82
Шайба Ø8 2
Шайба Ø8
(пружинная)
2
D
Болт М8х20 2
Болт М8х65 1
Гайка М83
Шайба Ø8 3
Шайба Ø8
(пружинная)
3
Кольцо Ø42 1
Пакет Крепеж Кол., шт.
E
Винт М10х20 2
Гайка М10 2
Шайба Ø10 2
Шайба Ø10
(пружинная)
2
Прокладка 2
F
Болт М8х20 10
Винт М10х20 2
Гайка М10 2
Шайба Ø10 2
Шайба Ø10
(пружинная)
2
Прокладка 2
G
Болт М8х20 2
Гайка М82
Шайба Ø8 2
Шайба Ø8
(пружинная)
2
H
Болт М8х70 1
Гайка М83
Шайба Ø8 1
Шайба Ø8
(пружинная)
1
