12
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Вероятная причина Действия по устранению
При вращении
ёмкости на
холостом ходу,
ощущаются
удары ведущей
шестерни о
перфорированный
венец.
Деформирован торец
нижней ёмкости.
Отрихтуйте посадочный
торец нижней ёмкости,
предварительно сняв верхнюю
ёмкость. Сборку производите в
соответствии с требованиями
монтажа настоящего
«Руководства».
Не вращается вал
привода.
1. Изношен ремень. 1. Замените ремень на новый
2. Поломаны
большой и/
или малый шкив.
2. Замените изношенные шкивы
на новые.
3. Заклинил подшипник на
валу привода.
3. Замените заклинивший
подшипник на новый.
Изношен (стерся)
ремень
Замените изношенный ремень
на новый. Впредь загрузку
ёмкости бетоносмесителя
материалом производите
только при включенном
электродвигателе
(вращающейся ёмкости).
Туго, со скрипом
вращается
ёмкость (скрип в
районе фланцев).
1. Нарушена
герметичность фланцев,
влага из ёмкости попала
между фланцами.
Смажьте ось ёмкости нижней
с нижний стороны, перевернув
ёмкость вверх дном
2. Заклинил подшипник на
центральной оси.
Обратитесь в сервисный центр.
Не фиксируется
ёмкость в
выбранном
положении.
1. Изогнут диск фиксатора. 1. Отрихтуйте диск фиксатора.
2. Слабое натяжение
пружины. Поворотное
колесо не прижимается к
диску фиксатора.
2. Отрегулируйте
преднатяжение пружины
поворотного колеса.
Электродвигатель
не запускается.
Неисправен
электродвигатель.
Обратитесь в сервисный центр.
9
(П) как показано на Рис. 5, используя кре-
пеж из пакета С.
6.4. Установите кронштейн (Г) на скобу
нижней части барабана и зафиксируй-
те его стопорным кольцом из пакета D.
Установите скобу с установленным крон
-
штейном (Г) на раму (П) и зафиксируйте с
одной стороны болтом М8х65, а с другой
стороны скобой (К) и болтами М8х20 как
показано на Рис. 6.

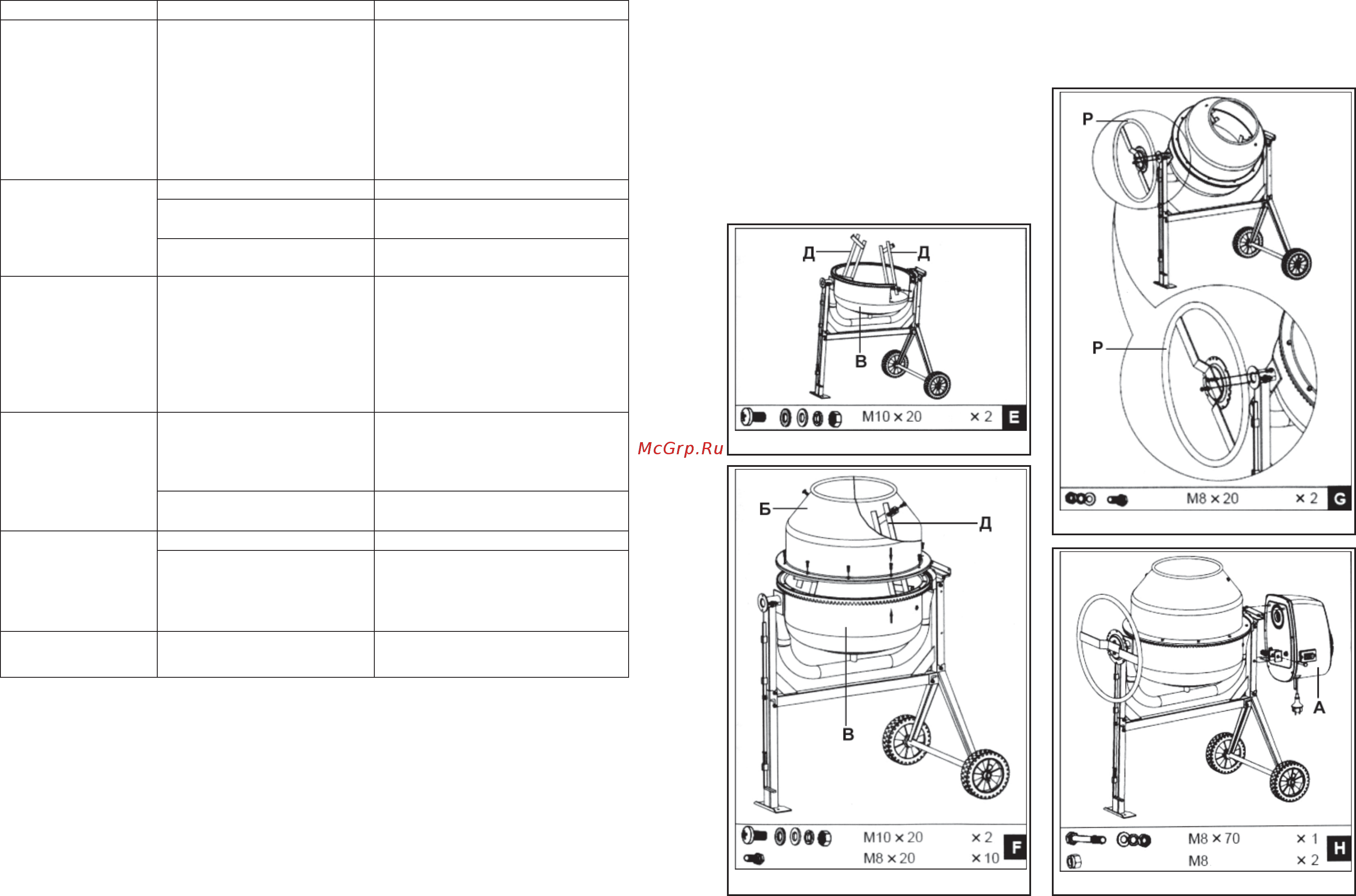

6.5. Из пакета E извлеките крепеж, уста-
новите смесительные лопасти (Д) внутрь
барабана (нижней части) (В), как показа-
но на Рис. 7. Винты М10х
20 установите с
Рис. 7
Рис. 8
наружной стороны барабана (В). Уплот-
нительную прокладку установите между
барабаном (В) и лопастью (Д).
6.6. Используя крепеж пакета F, уста-
новите верхнюю половину барабана (Б)
на нижнюю (В) совместив установочные
Рис. 9
Рис. 10
