5.2.4. Большинство проблем с двигате-

лем вызвано ослаблением или плохими

контактами в разъёмах, перегрузкой, по-

ниженным напряжением (возможно,

вследствие недостаточного сечения под-

водящих проводов).

5.2.5. При большой длине и малом по-

перечном сечении подводящих прово-

дов на них происходит дополнительное

падение напряжения, которое приводит к

проблемам с двигателем. Поэтому для

нормального функционирования инстру-

мента необходимо достаточное попереч-

ное сечение подводящих проводов. Ре-

комендованное поперечное сечение мед-

ного провода 1,5 мм², при общей длине

не более 15 метров. При этом, не имеет

значения, осуществляется подвод элек-

троэнергии к пиле через стационарные

подводящие провода, через удлинитель-

ный кабель или через комбинацию ста-

ционарных и удлинительный кабелей.

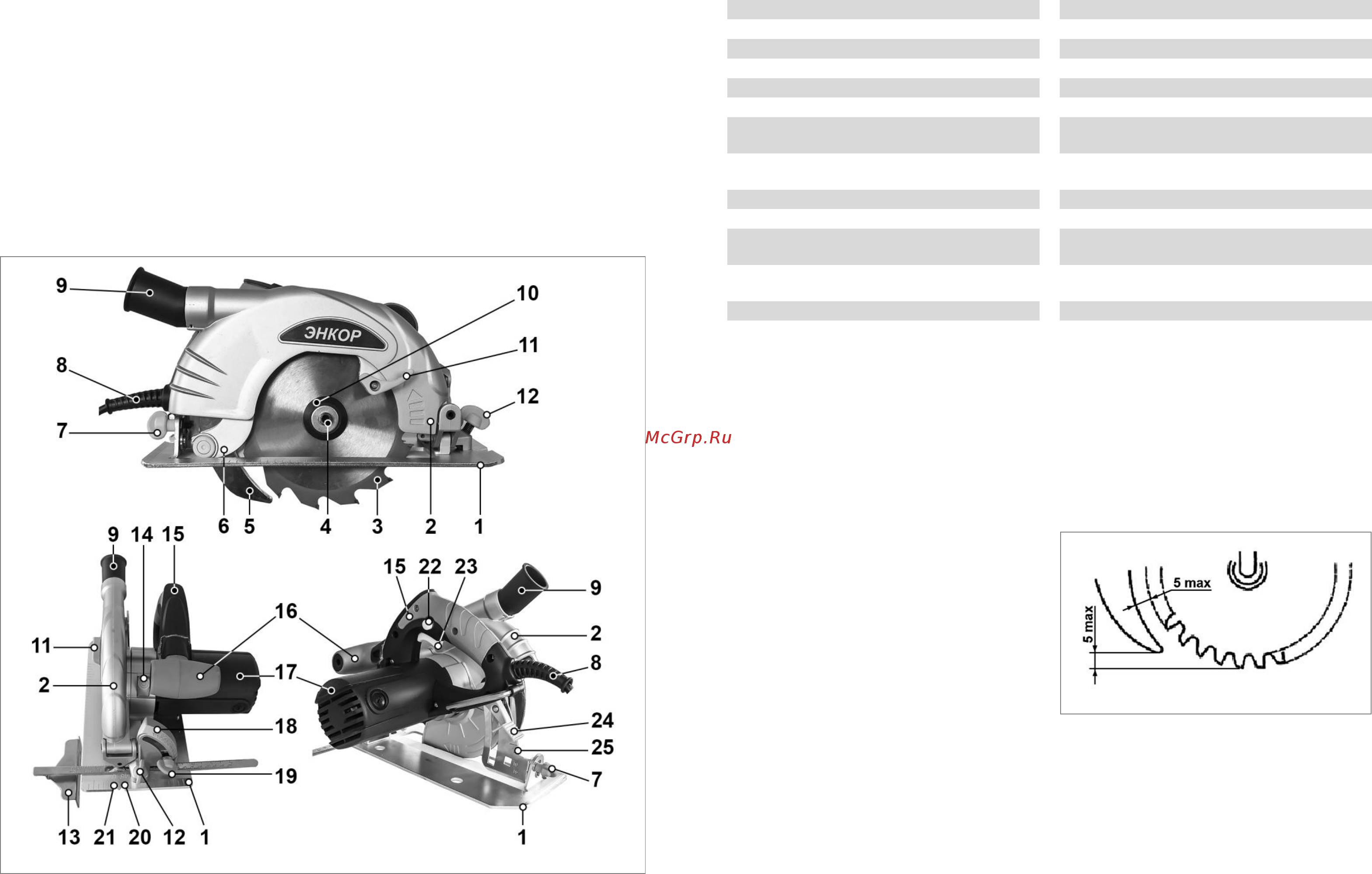

6. УСТРОЙСТВО ПИЛЫ (Рис. 2)

Рис. 2

1. Плита основания

14. Кнопка блокировки шпинделя

2. Кожух защитный (неподвижный)

15. Рукоятка

3. Диск пильный

16. Рукоятка дополнительная

4. Болт

17. Электродвигатель

5. Клин распорный

18. Стойка угловая со шкалой

6. Кожух маятниковый (подвижный)

19. Винт фиксации наклона передний

7. Винт фиксации наклона задний

20. Паз направляющий

(для пиления под углом 45

)

8. Шнур сетевой

21. Паз направляющий

(для пиления под прямым углом)

9. Патрубок пылесборника

22. Кнопка блокировки выключателя

10. Фланец наружный

23. Клавиша выключателя

11. Ручка подвижного кожуха

24. Рычаг замка фиксатора

глубины пиления

12. Винт фиксации параллельного упора

25. Стойка изменения

глубины пиления со шкалой

13. Упор параллельный

7. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА (Рис. 1-3)

Внимание! Перед проведением работ по подготовке к эксплуатации, регулировке

и техническому обслуживанию пилы необходимо отключить вилку сетевого

шнура пилы от розетки электросети.

7.1 Снятие и установка пильного диска.

7.1.1. Для снятия пильного диска (3)

необходимо заблокировать шпиндель,

нажав на кнопку блокировки шпинделя (14).

7.1.2. Используя ключ из комплекта поставки,

отверните болт (4), продолжая удерживать

кнопку блокировки шпинделя (14).

7.1.3. Снимите наружный фланец (10) с шайбой.

7.1.4. С помощью ручки (11) отведите

маятниковый (подвижный) кожух (6) в

крайнее заднее положение.

7.1.5. Аккуратно снимите пильный диск (3)

с вала и извлеките его из защитного

(неподвижного) кожуха (2).

7.1.6. Установка пильного диска (3) про-

изводится в обратной последовательности.

Примечание. При установке пильного

диска (3) необходимо проследить, чтобы

направление вращения пильного диска

(3) совпадало с направлением, указанном

на кожухах (2) и (6) стрелками и пильный

диск (3) после затяжки болта (4) не вра-

щался на валу.

7.1.7. После каждой замены пильного

диска (3) необходимо проверять зазор

между распорным клином (5) и пильным

диском (3) согласно Рис. 3. Если данное

требование невыполнимо, пильный диск

(3) необходимо заменить на новый, диа-

метром не менее указанного в разделе 2

данного «Руководства».

Рис. 3

7.2. Изменение глубины пропила.

Регулировка глубины пропила произво-

дится в целях предотвращения травма-

тизма при распиливании достаточно тон-

ких материалов, или если глубина пропи-

ла предусмотрена технологическим про-

цессом изготовления изделия. Правильно

отрегулированная глубина пропила такова,
