ДЕТАЛИ СБОРКИ МС 65-1 ЭЛ

*-номер детали по схеме сборки

№* Наименование Код №* Наименование Код

1 Двигатель 152765 89 Крышка шкива 152851

2 Пружина натяжного ролика 152766 90 Винт М6х10 152852

3 Шпонка 152767 91 Болт специальный 152853

4 Болт М8х20 152768 92 Подшипник 16004 152854

5 Втулка 152769 93 Кольцо стопорное 152855

6 Шкив ведущий привода колес 152770 94 Шайба 152856

7 Ремень привода колес 5М-750 56873 95 Плита подвижная 152857

8 Проставка 152771 96 Штифт 152858

9 Шкив ведущий привода шнека 152772 97 Втулка 152859

10 Ремень привода шнека V 13-880 56874 98 Втулка 152860

11 Шайба 152773 99 Гайка

М10 152861

12 Шайба 152774 100 Болт М8х30 152862

13 Болт М8х25 152775 101 Шайба 152863

14 Кожух ремней 152776 102 Шкив привода шнека ведомый 152864

15 Гайка М8 152777 103 Обойма подшипника 152865

16 Кронштейн натяжного ролика 152778 104 Подшипник UC 204 152866

17 Кольцо стопорное 152779 105 Болт М8х40 152867

18 Подшипник 6001 152780 106 Втулка 152868

19 Ролик натяжной 152781 107 Втулка 152869

20 Болт натяжного ролика 152782 108 Кронштейн натяжного ролика 152870

21 Гайка М5 152783 109 Втулка 152871

22 Кронштейн ролика задний левый 152784 110 Подшипник 6001 152872

23 Ролик опорный 152785 111 Ролик натяжной 152873

24 Втулка 152786 112 Гайка М8 152874

25 Кронштейн ролика левый 152787 113 Башмак 152875

26 Болт М6х30 152788 114 Болт М8х20 152876

27 Пружина 152789 115 Нож 152877

28 Корпус 152790 116 Гайка М8 152878

29 Болт М6х20 152791 117 Пружина 152879

30 Кронштейн ролика задний правый 152792 118 Болт М8х28 152880

31 Наконечник 152793 119 Захват 152881

32 Тяга перемещения фрикциона 152794 120 Батарея аккумуляторная 152882

33 Кронштейн 152795 121 Кожух аккумулятора 152883

34 Болт М6х12 152796 122 Провод отрицательный “-” 152884

35 Гайка М6 152797 123 Провод положительный “+” 152885

36 Болт М6х30 152798 124 Гайка М6 152886

37 Соединитель тяги с рычагом 152799 125 Шайба специальная 152887

38 Болт М6х12 152800 126 Кольцо 152888

39 Пластина переходная 152801 127 Ступица желоба 152889

40 Рычаг КПП 152802 128 Болт М6х16 152890

41 Ручка 152803 129 Рукоятка 152891

42 Рукоятка привода колес 152804 130 Ручка поворота желоба 152892

43 Болт М8х55 152805 131 Штифт 152893

44 Гайка М8 152806 132 Шайба 152894

45 Аммортизатор 152807 133 Втулка 152895

46 Рукоятка привода шнека 152808 134 Кронштейн ручки поворота желоба 152896

47 Накладка рукоятки 152809 135 Болт М8х20 152897

48 Рукоятка управления левая 152810 136 Болт М8х20 152898

49 Рукоятка управления правая 152811 137 Гайка М8 152899

50 Выключатель 152812 138 Пружина 152900

51 Панель управления 152813 139 Отбойник 152901

52 Фара 152814 140 Болт М6х30 152902

53 Кабель 152815 141 Гайка м6 152903

54 Болт М8х40 152816 142 Желоб 152904

55 Выключатель зажигания 152817 143 Ось дефлектора 152905

56 Вставка резиновая 152818 144 Петля 152906

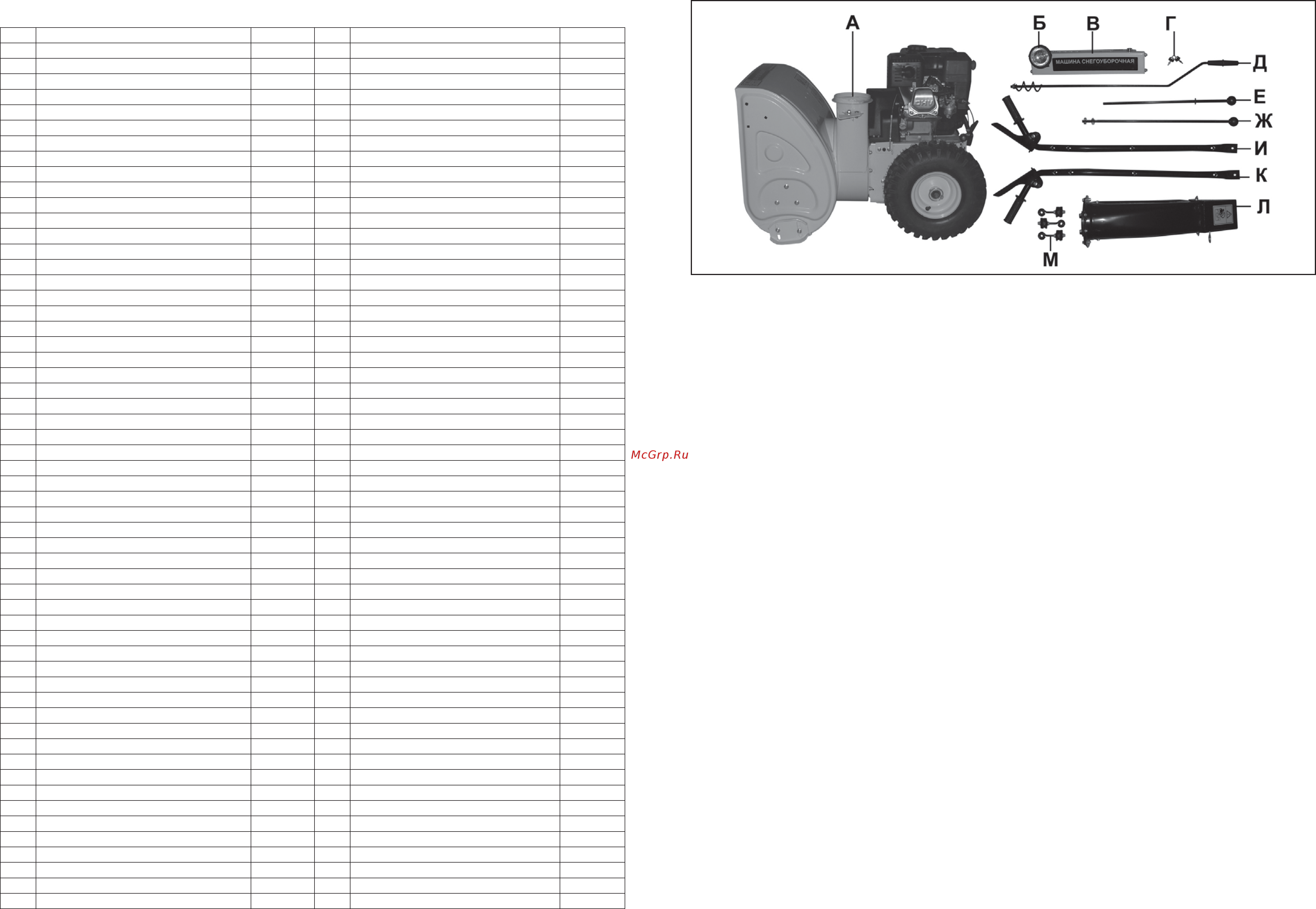

Рис. 1

тации» и сохраните его на весь срок использования сне-

гоуборщика. Ознакомьтесь с назначением, принципом

действия, органами управления, приемами работы и

максимальными возможностями вашего снегоуборщи-

ка.

4.2. Перед первым включением снегоуборщика обрати-

те внимание на правильность сборки и надежность уста-

новки всех комплектующих единиц.

ЗАПРЕЩАЕТСЯ работать со снегоуборщиком в

утомленном или болезненном состоянии, а также в

состоянии алкогольного или наркотического опья-

нения.

ЗАПРЕЩАЕТСЯ использовать снегоуборщик в каче-

стве транспортного средства для перевозки грузов,

людей, животных и т.п.

4.3. Не доверяйте управление снегоуборщиком лицам,

не овладевшим грамотными и безопасными приемами

работы с машиной, людям с физическими и умственны-

ми недостатками, детям до 16 лет.

4.4. Одежда должна соответствовать погодным услови-

ям. Не используйте слишком широкую одежду - она мо-

жет попасть в подвижные детали и узлы снегоуборщика.

Надевайте прочную, нескользящую обувь. Для защиты

органов зрения используйте защитные очки или маску

с широким обзором, надеваемую поверх очков. Для

уменьшения воздействия шума используйте средства

индивидуальной защиты органов слуха.

4.5. Тщательно подготовьте обрабатываемый участок,

удалив с него все посторонние предметы – коврики,

санки, доски, провода и т.д.

4.6. Перед запуском двигателя приведите все органы

управления движением в нейтральное положение. Для

подключения снегоуборщика с электростартером от

сети 220В используйте удлинитель мощностью до 10А с

заземляющим контактом.

4.7. Не помещайте руки или ноги около или под вращаю-

щиеся элементы снегоуборщика. Твердо стойте на но-

гах и крепко держитесь за рукоятки машины.

4.8. Работающий двигатель выделяет тепло. Детали

двигателя, особенно глушитель, нагреваются до высо-

кой температуры, что может привести к тяжелым ожогам

и возникновению пожароопасных ситуаций.

4.9. Работайте со снегоуборщиком только при дневном

или хорошем искусственном освещении.

4.10. Во время работы перемещайтесь со снегоуборщи-

ком с умеренной скоростью, не бегите. При работе на

скользких поверхностях снизьте скорость передвиже-

ния.

ВНИМАНИЕ! В процессе работы со снегоуборщиком

не допускайте нахождения в рабочей зоне детей, по-

сторонних лиц и животных. Они могут быть травми-

рованы снегом или иными предметами, выбрасы-

ваемыми машиной.

4.11. Соблюдайте меры повышенной осторожности при

работе или пересечении гравийных, пешеходных доро-

жек или автомобильных дорог общего пользования.

4.12. При попадании инородного объекта в снегоочисти-

тель выключите двигатель, примите меры, предотвраща-

ющие случайный запуск двигателя, осмотрите машину

на предмет повреждений, очистите или отремонтируй-

те ее перед последующим включением. Очистку сне-

гоуборщика производите специальным инструментом.

Очищать шнек (фрезу) и ротор с желобом снегооу-

борщика руками КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!

4.13. В случае обнаружения шумов, не характерных

для нормальной работы снегоуборщика или сильной

вибрации, выключите машину, примите меры предот-

вращающие случайный запуск двигателя. Не включайте

снегоуборщик до выявления и устранения причин неис-

правности.

4.14. Диагностика неисправностей и ремонт машины

должны производиться только в специализированном

сервисном центре, уполномоченном ООО «ЭНКОР-

Инструмент-Воронеж».

4.15. Не оставляйте работающий снегоуборщик без при-

смотра. Прежде чем оставить машину, выключите дви-

гатель, дождитесь полной остановки подвижных частей

и примите меры, предотвращающие случайный запуск

двигателя.

4.16. Содержите все резьбовые соединения снегоубор-

щика туго затянутыми. Немедленно затягивайте ослаб-

ший крепеж.

4.17. Своевременно заменяйте все изношенные или по-

врежденные части снегоуборщика. Используйте только

оригинальные, рекомендованные изготовителем, запас-

ные части и расходные материалы.

4.18. ООО «ЭНКОР-Инструмент-Воронеж» не несет от-

ветственности при повреждениях, вызванных самостоя-

тельным внесением изменений в конструкцию снегоу-

борщика.
