22
59 Кронштейн фары 152995 152995
60 Рукоятка резиновая 152996 152996
61 Гайка М8 152997 152997
62 Втулка 152998 152998
63 Рычаг наклона дефлектора 152999 152999
64 Болт М8х20 153000 153000
65 Болт М8х20 153001 153001
66 Шайба 153002 153002
67 Рычаг переключения передач 153003 153003
68 Тяга рычага КПП верхняя 153004 153004
69 Соединитель 153005 153005
70 Тяга рычага КПП нижняя 153006 153006
71 Вал гибкий 153007 153007
72 Проводка 153008 153008
73 Болт М6х20 153009 153009
74 Вал привода 153010 153010
75 Шестерня привода колес ведущая 153011 153011
76 Болт
М6х16 153012 153012
77 Кольцо фрикциона 153013 153013
78 Полудиск фрикциона 153014 153014
79 Гайка М6 153015 153015
80 Подшипник 6007 153016 153016
81 Обойма подшипника 153017 153017
82 Подшипник 6203 153018 153018
83 Кольцо 153019 153019
84 Кольцо стопорное 153020 153020
85 Болт М8х20 153021 153021
86 Шайба 153022 153022
87 Втулка колесная 153023 153023
88 Ось колесная 153024 153024
89 Штифт 153025 153025
90 Шпонка 153026 153026
91 Шестерня привода колес ведомая 153027 153027
92 Диск колесный 153028 153028
93 Шина 153029 153029
94 Втулка колесная 153030 153030
95 Штифт фиксирующий 153031 153031
96 Шкив привода колес ведомый 153032 153032
97 Крышка шкива 153033 153033
98 Винт М6х10 153034 153034
99 Болт специальный 153035 153035
100 Подшипник 16004 153036 153036
101 Кольцо стопорное 153037 153037
102 Шайба 153038 153038
103 Плита подвижная 153039 153039
104 Штифт 153040 153040
105 Втулка 153041 153041
106 Втулка 153042 153042
107 Гайка М10 153043 153043
108 Болт М8х30 153044 153044
109 Шайба 153045 153045
110 Шкив привода шнека ведомый 153046 153046
111 Обойма подшипника 153047 153047
112 Подшипник UC 204 153048 153048
113 Болт М8х40 153049 153049
114 Втулка 153050 153050
115 Втулка 153051 153051
116 Кронштейн натяжного ролика 153052 153052
117 Втулка 153053 153053
118 Подшипник 6001 153054 153054
119 Ролик натяжной 153055 153055
120 Гайка М8 153056 153056
7

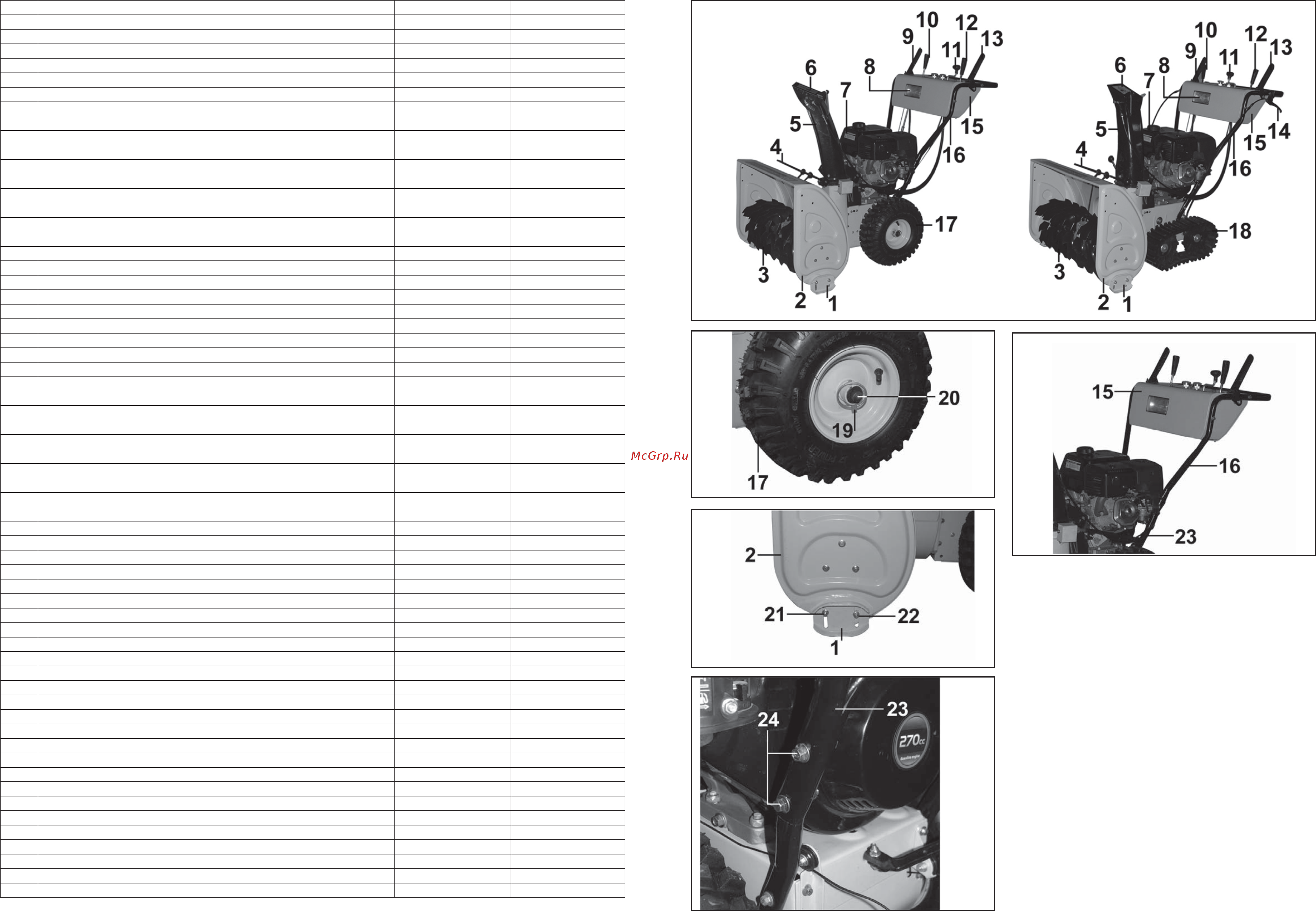

Рис. 4
Примечание: Покрышка колеса имеет направленный
рисунок протектора. Установите колеса (17) в соответ-
ствии со стрелками на боковинах, указывающими на-
правление вращения колес.
6.2. Установка башмаков (Рис.5).
6.2.1. Установите башмаки (1) на корпусе захвата (2).
6.2.2. Зафиксируйте башмаки (1) на корпусе захвата (2)
при помощи болтов (21) из комплекта поставки и болтов
(22) крепления ножа.
6.2.3. Отрегулируйте положение башмаков согласно п.
7.1.
6.3. Установка рукоятки управления (Рис.6-7).
6.3.1. Демонтируйте с нижней рукоятки (23) машины
болты (24).
6.3.2. Установите рукоятку управления (16) на нижнюю
рукоятку (23) снегоуборщика.
6.3.3. Зафиксируйте рукоятку управления (16) на ниж-
ней рукоятке (23), закрутив гайки болтов (24).
6.4. Установка тросиков привода (Рис. 8).
6.4.1. Ослабьте гайки (27) на наконечниках (25) и вывин-
тите наконечники (25) из резьбовых втулок (26).
6.4.2. Установите наконечники (25) в отверстия рычагов
привода (13, 9).
6.4.3. Навинтите резьбовые втулки (26) на наконечники
(25), установленные в рычагах привода (13,9) и зафик-
Рис. 5
Рис. 3
Рис. 6
Рис. 7
