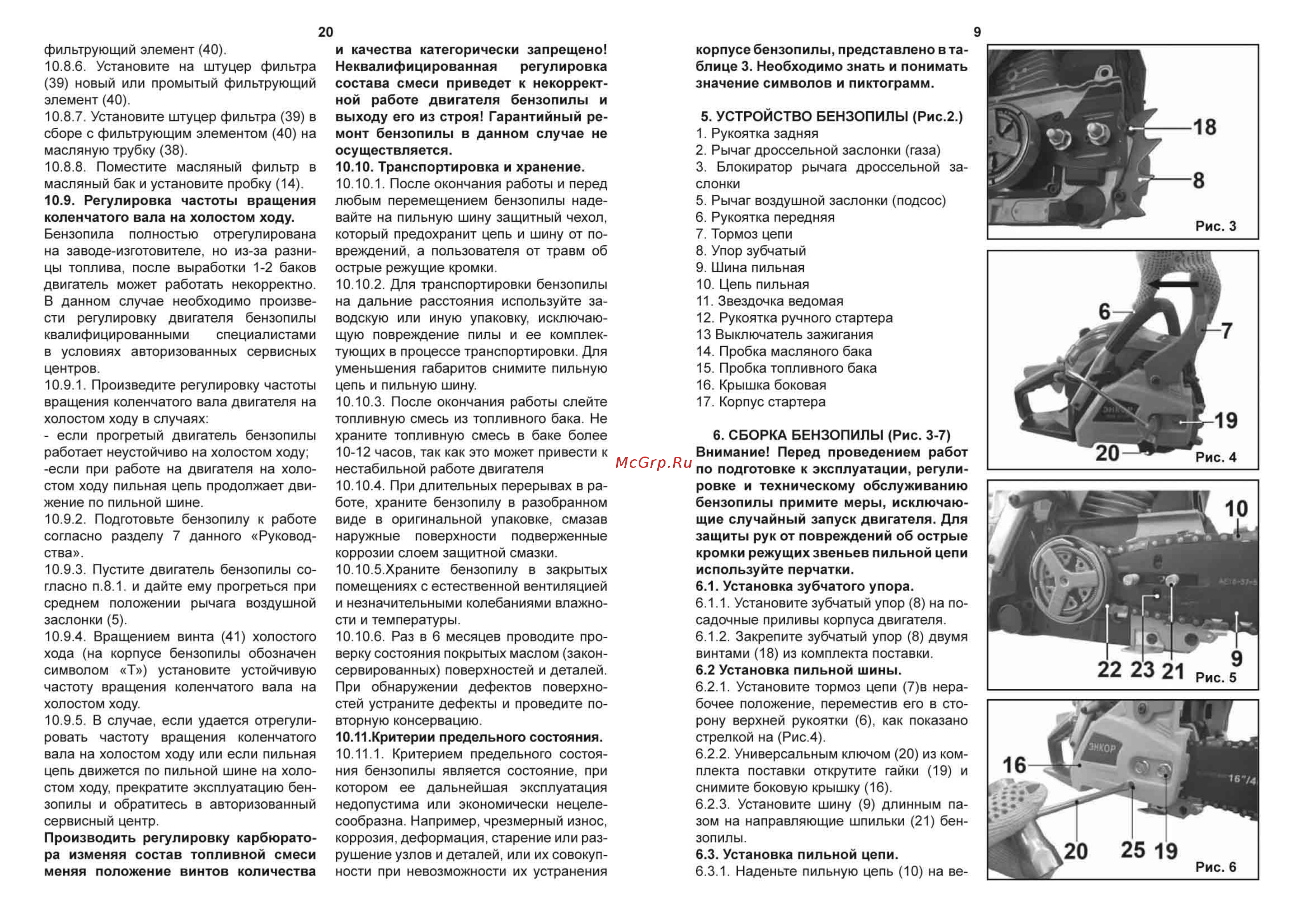

9 фильтрующий элемент 40 10 8 6 Установите на штуцер фильтра 39 новый или промытый фильтрующий элемент 40 10 8 7 Установите штуцер фильтра 39 в сборе с фильтрующим элементом 40 на масляную трубку 38 10 8 8 Поместите масляный фильтр в масляный бак и установите пробку 14 10 9 Регулировка частоты вращения коленчатого вала на холостом ходу Бензопила полностью отрегулирована на заводе изготовителе но из за разни цы топлива после выработки 1 2 баков двигатель может работать некорректно В данном случае необходимо произве сти регулировку двигателя бензопилы квалифицированными специалистами в условиях авторизованных сервисных центров 10 9 1 Произведите регулировку частоты вращения коленчатого вала двигателя на холостом ходу в случаях если прогретый двигатель бензопилы работает неустойчиво на холостом ходу если при работе на двигателя на холо стом ходу пильная цепь продолжает дви жение по пильной шине 10 9 2 Подготовьте бензопилу к работе согласно разделу 7 данного Руковод ства 10 9 3 Пустите двигатель бензопилы со гласно п 8 1 и дайте ему прогреться при среднем положении рычага воздушной заслонки 5 10 9 4 Вращением винта 41 холостого хода на корпусе бензопилы обозначен символом Т установите устойчивую частоту вращения коленчатого вала на холостом ходу 10 9 5 В случае если удается отрегули ровать частоту вращения коленчатого вала на холостом ходу или если пильная цепь движется по пильной шине на холо стом ходу прекратите эксплуатацию бен зопилы и обратитесь в авторизованный сервисный центр Производить регулировку карбюрато ра изменяя состав топливной смеси меняя положение винтов количества и качества категорически запрещено Неквалифицированная регулировка состава смеси приведет к некоррект ной работе двигателя бензопилы и выходу его из строя Гарантийный ре монт бензопилы в данном случае не осуществляется 10 10 Транспортировка и хранение 10 10 1 После окончания работы и перед любым перемещением бензопилы наде вайте на пильную шину защитный чехол который предохранит цепь и шину от по вреждений а пользователя от травм об острые режущие кромки 10 10 2 Для транспортировки бензопилы на дальние расстояния используйте за водскую или иную упаковку исключаю щую повреждение пилы и ее комплек тующих в процессе транспортировки Для уменьшения габаритов снимите пильную цепь и пильную шину 10 10 3 После окончания работы слейте топливную смесь из топливного бака Не храните топливную смесь в баке более 10 12 часов так как это может привести к нестабильной работе двигателя 10 10 4 При длительных перерывах в ра боте храните бензопилу в разобранном виде в оригинальной упаковке смазав наружные поверхности подверженные коррозии слоем защитной смазки 10 10 5 Храните бензопилу в закрытых помещениях с естественной вентиляцией и незначительными колебаниями влажно сти и температуры 10 10 6 Раз в 6 месяцев проводите про верку состояния покрытых маслом закон сервированных поверхностей и деталей При обнаружении дефектов поверхно стей устраните дефекты и проведите по вторную консервацию 10 11 Критерии предельного состояния 10 11 1 Критерием предельного состоя ния бензопилы является состояние при котором ее дальнейшая эксплуатация недопустима или экономически нецеле сообразна Например чрезмерный износ коррозия деформация старение или раз рушение узлов и деталей или их совокуп ности при невозможности их устранения корпусе бензопилы представлено в та блице 3 Необходимо знать и понимать значение символов и пиктограмм 5 УСТРОЙСТВО БЕНЗОПИЛЫ Рис 2 1 Рукоятка задняя 2 Рычаг дроссельной заслонки газа 3 Блокиратор рычага дроссельной за слонки 5 Рычаг воздушной заслонки подсос 6 Рукоятка передняя 7 Тормоз цепи 8 Упор зубчатый 9 Шина пильная 10 Цепь пильная 11 Звездочка ведомая 12 Рукоятка ручного стартера 13 Выключатель зажигания 14 Пробка масляного бака 15 Пробка топливного бака 16 Крышка боковая 17 Корпус стартера 6 СБОРКА БЕНЗОПИЛЫ Рис 3 7 Внимание Перед проведением работ по подготовке к эксплуатации регули ровке и техническому обслуживанию бензопилы примите меры исключаю щие случайный запуск двигателя Для защиты рук от повреждений об острые кромки режущих звеньев пильной цепи используйте перчатки 6 1 Установка зубчатого упора 6 1 1 Установите зубчатый упор 8 на по садочные приливы корпуса двигателя 6 1 2 Закрепите зубчатый упор 8 двумя винтами 18 из комплекта поставки 6 2 Установка пильной шины 6 2 1 Установите тормоз цепи 7 в нера бочее положение переместив его в сто рону верхней рукоятки 6 как показано стрелкой на Рис 4 6 2 2 Универсальным ключом 20 из ком плекта поставки открутите гайки 19 и снимите боковую крышку 16 6 2 3 Установите шину 9 длинным па зом на направляющие шпильки 21 бен зопилы 6 3 Установка пильной цепи 6 3 1 Наденьте пильную цепь 10 на ве
