10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность

Причина

Устранение

Двигатель не запускается

Нет топлива в баке

Залейте топливо в бак

Выключатель зажигания в положении

«О» (Выключено)

Установите выключатель зажигания

в положение « I » (Включено)

Колпачок свечи зажигания не надет на

свечу

Плотно наденьте колпачок на свечу

зажигания

В камере сгорания слишком много

топлива

Заблокируйте рычаг управления

дроссельной заслонкой в нажатом

положении, и, не включая

зажигания, несколько раз дерните

за пусковую рукоятку. Произведите

пуск двигателя в обычном порядке.

Если двигатель не запускается,

замените свечу зажигания.

Свеча зажигания грязная

Очистите свечу или замените

Неправильный зазор в свечи зажигания

Установите зазор 0,5 мм в свече

зажигания

Старая топливная смесь или грязь в

баке.

Удалите старую топливную смесь и

грязь из бака. Залейте свежую

топливную смесь.

Неисправна свеча зажигания

Замените свечу зажигания

Двигатель не развивает

максимальную частоту

вращения

Загрязнен воздушный фильтр

Очистите фильтр

Грязная свеча

Очистите свечу или замените

Расстояние между электродами свечи

слишком большое

Установите зазор 0,5 мм

Неисправна свеча зажигания

Замените свечу зажигания

Триммерная катушка не подает

леску

Закончилась (израсходовалась) леска

Намотайте другую леску

Леска запуталась на шпульке или была

намотана слишком плотно

Размотайте и распутайте леску.

Намотайте леску на шпульку менее

плотно.

Катушка засорилась

Разберите катушку, прочистите и

перемотайте леску

Катушка неисправна или повреждена

Замените катушку.

10.1. Потеря мощности или внезапная остановка двигателя

• Убедитесь, что бак не пустой. Смесь не поступает в карбюратор. Заправьте топливную смесь в бак.

• Грязный воздушный фильтр. Очистите воздушный фильтр. Промойте водой с мылом. Промойте чистой водой.

Высушите и установите на место.

10.2. Некачественное скашивание травы

• Перегрузка триммера из-за высокой или слишком грубой травы.

• Намоталась трава на режущий инструмент.

• Изношенный или недостаточно острый нож. Замените нож.

ПРЕДУПРЕЖДЕНИЕ! Использование топливной смеси, не соответствующей требованиям производителя,

аннулирует гарантию.

11. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ И УТИЛИЗАЦИЯ ТРИММЕРА

11.1. Критерии предельного состояния

11.1.1. Критерием предельного состояния триммера является состояние, при котором его дальнейшая эксплуатация

недопустима или экономически нецелесообразна. Например, чрезмерный износ, коррозия, деформация, старение

или разрушение узлов и деталей, или их совокупности при невозможности их устранения в условиях

авторизованных сервисных центров оригинальными деталями, или экономическая нецелесообразность проведения

ремонта.

11.1.2. Критериями предельного состояния триммера являются:

- глубокая коррозия и трещины на поверхностях несущих и корпусных деталей;

- чрезмерный износ или повреждение двигателя и механизмов привода триммера или совокупность признаков;

- окончание срока службы.

11.2. Утилизация.

11.2.1. Триммер и его комплектующие, вышедшие из строя и не подлежащие ремонту, необходимо сдавать на

специальные приемные пункты по утилизации.

Не выбрасывайте вышедший из строя инструмент в бытовые отходы!

11.2.2. Использованные технологические жидкости (отработанное масло, неиспользованный бензин и бензиновые

смеси) и промасленную ветошь сдавайте на специальные приемные пункты по утилизации нефтепродуктов. Не

выливайте нефтепродукты на землю и не выбрасывайте промасленную ветошь в бытовые отходы.

ВНИМАНИЕ! Не допускайте утечки топлива: перед утилизацией слейте топливо из бака.

Утилизация упаковки

11.2.3. Упаковка состоит из картона и подлежит переработке. Сдавайте упаковку на переработку.

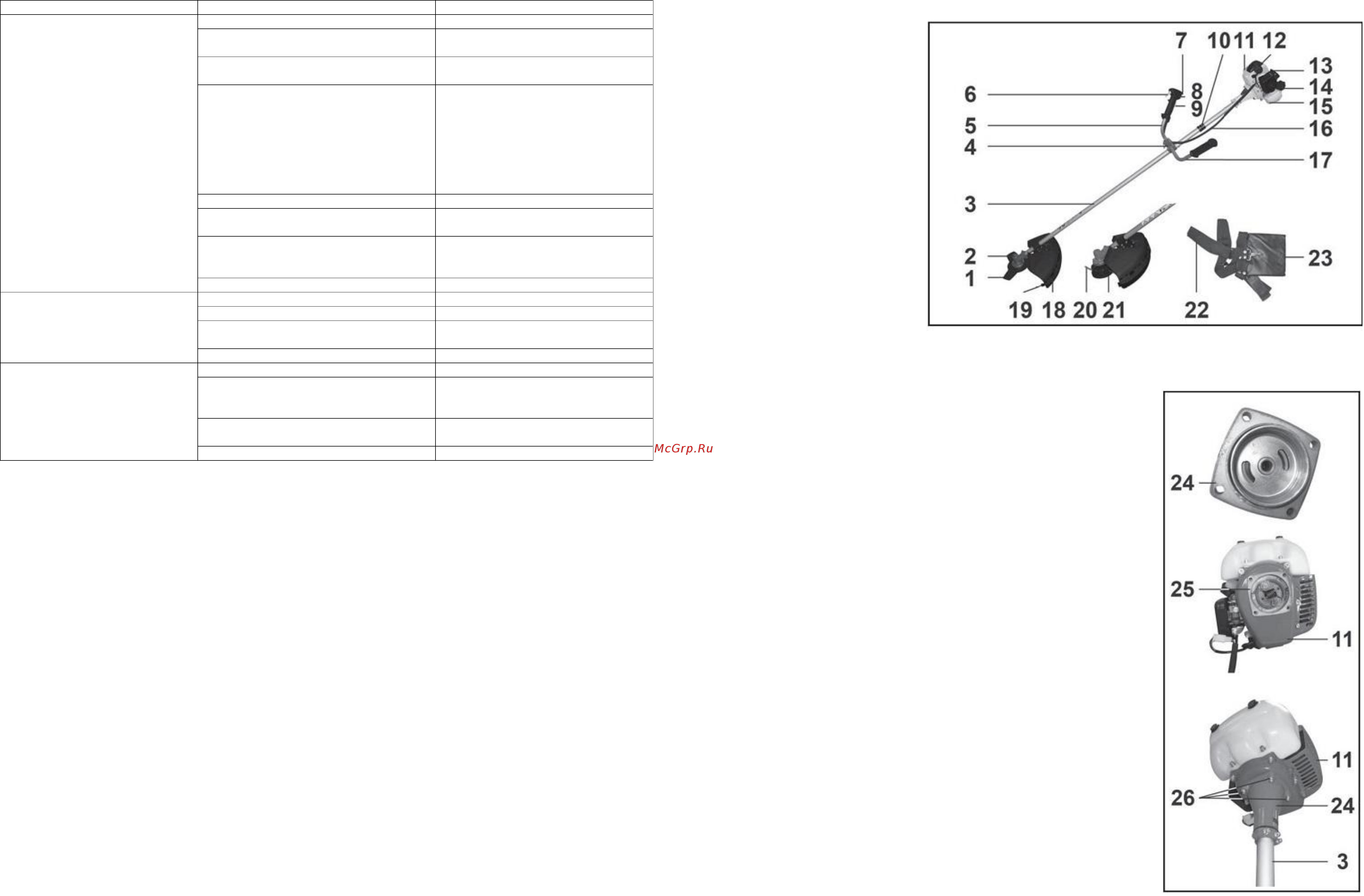

5. УСТРОЙСТВО ТРИММЕРА (Рис. 2)

1. Нож

2. Редуктор

3. Штанга

4. Фиксатор рукояток

5. Рукоятка управления

6. Рычаг управления

дроссельной заслонкой

7. Кнопка фиксации

8. Переключатель ВКЛ./ВЫКЛ.

9. Клавиша блокировки

10. Фиксатор проушины

11. Двигатель (внутреннего

сгорания)

12. Кожух

13. Корпус воздушного фильтра

14. Пробка топливного бака

15. Бак топливный

16. Кабель

17. Рукоятка

18. Кожух защитный

19. Нож (обрезки лески)

20. Леска

21. Катушка триммерная

22. Ремень наплечный

23. Антивибрационная накладка

Рис. 2

6. СБОРКА И РЕГУЛИРОВКА

6.1. Сборка триммера, Рис. 3

6.1.1. Установите фланец (24) штанги (3) в посадочное место (25)

двигателя (11).

6.1.2. Совместите сквозные отверстия на фланце (24) с резьбовыми

отверстиями посадочного места двигателя (11).

6.1.3. Положение надѐжно зафиксируйте четырьмя болтами (26).

6.2. Установка ручек и наплечного ремня, Рис. 4

6.2.1. Как показано на Рис. 4, установите и четырьмя винтами закрепите

рукоятки (5 и 17) в накладке (28).

6.2.2. Ослабьте крепление двух винтов (29), установите и закрепите

рукоятки (5 и 17) в удобном положении (в соответствии с вашим ростом).

6.2.3. При установке обратите внимание на правильное направление обеих

рукояток и убедитесь, что ваши руки будут в удобном положении при

работе, Рис. 2.

6.2.4. Кабель (16) распределите на рукоятке (5) и штанге (3) без изломов,

перегибов, натяжений и закрепите при помощи стяжек (30).

6.2.5. На фиксаторе в проушину (10) установите наплечный ремень (22).

Ослабьте винт фиксатора проушины (10), выберите удобное положение

наплечного ремня (22) и антивибрационной накладки (23), закрепите

положение фиксатора проушины (10).

6.3. Установка защитного кожуха, Рис. 5

6.3.1. Установите пластиковый защитный кожух (18) на посадочное место

защитного кожуха (36).

6.3.2. Совместите отверстия, вставьте винты (37) и ими надѐжно закрепите

защитный кожух (18).

6.3.3. ВНИМАНИЕ! Категорически запрещается работать триммерной

катушкой (21) или ножом (1) без установленного защитного кожуха (18).

6.4. Установка ножа, Рис. 6

6.4.1. Демонтируйте шплинт (32) с вала (39), универсальным ключом (38),

входящим в комплект поставки, отвинтите гайку (34) против часовой

стрелки, снимите шайбу (31) и наружный фланец (35).

6.4.2. Совместите отверстия чашки (40) и внутреннего фланца (33) и, как

показано на Рис. 6, установите отвѐртку (М).

6.4.3. На внутренний фланец (33) установите нож (1).

6.4.4. В последовательности, как показано на Рис. 6, установите наружный

фланец (35), шайбу (31) и положение ножа (1) надѐжно зафиксируйте

гайкой (34).

Рис. 3
