4.3 Монтаж подмостей

Действие 2

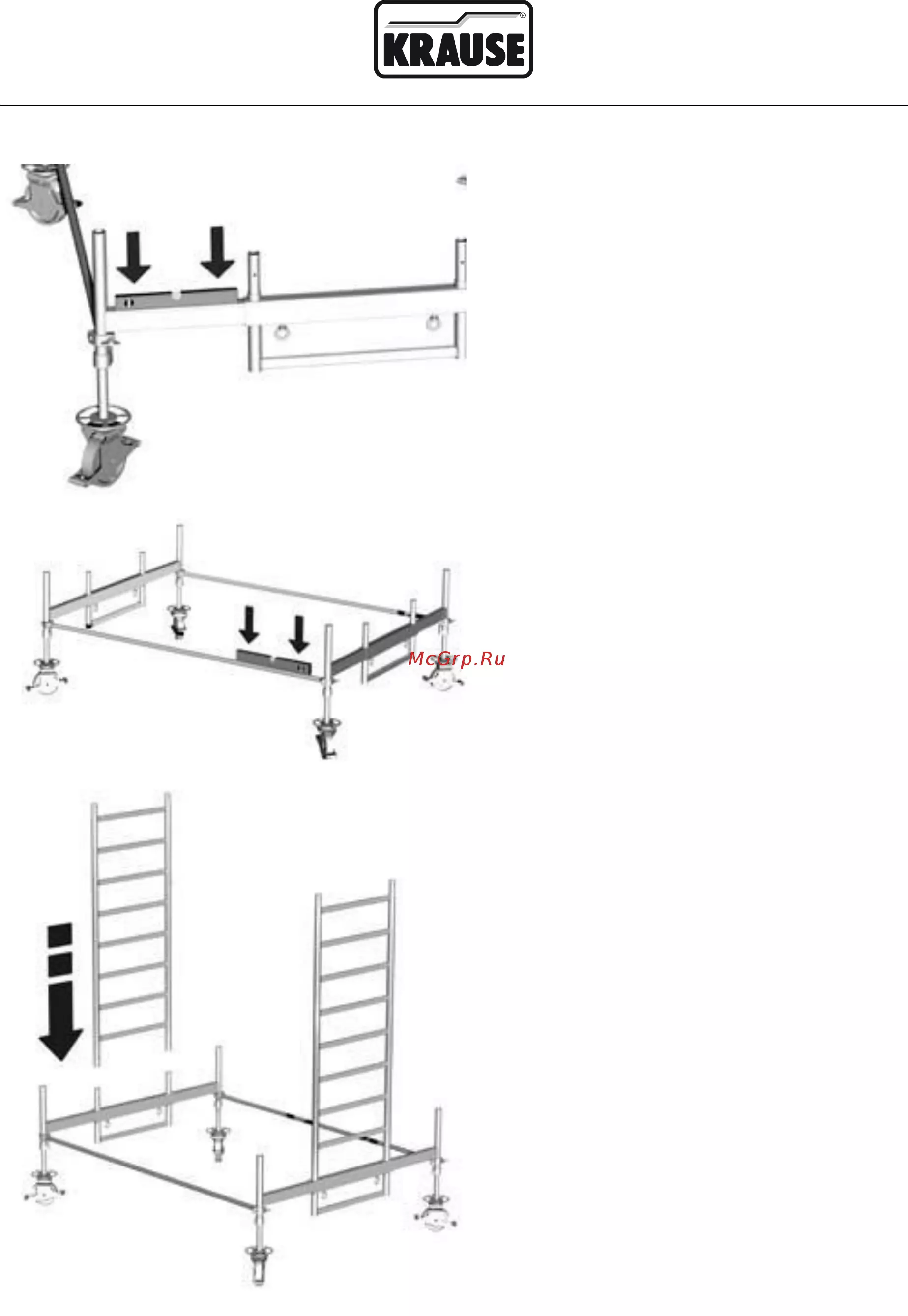

Выкрутите болт у ходовых роликов, затем оденьте на шпиндель ходового роли-

ка опорную пяту и снова закрутите крыльчатый болт на несколько оборотов.

ВНИМАНИЕ

Установите ролики под таким же углом как на картинке и поставьте их на

тормоза.

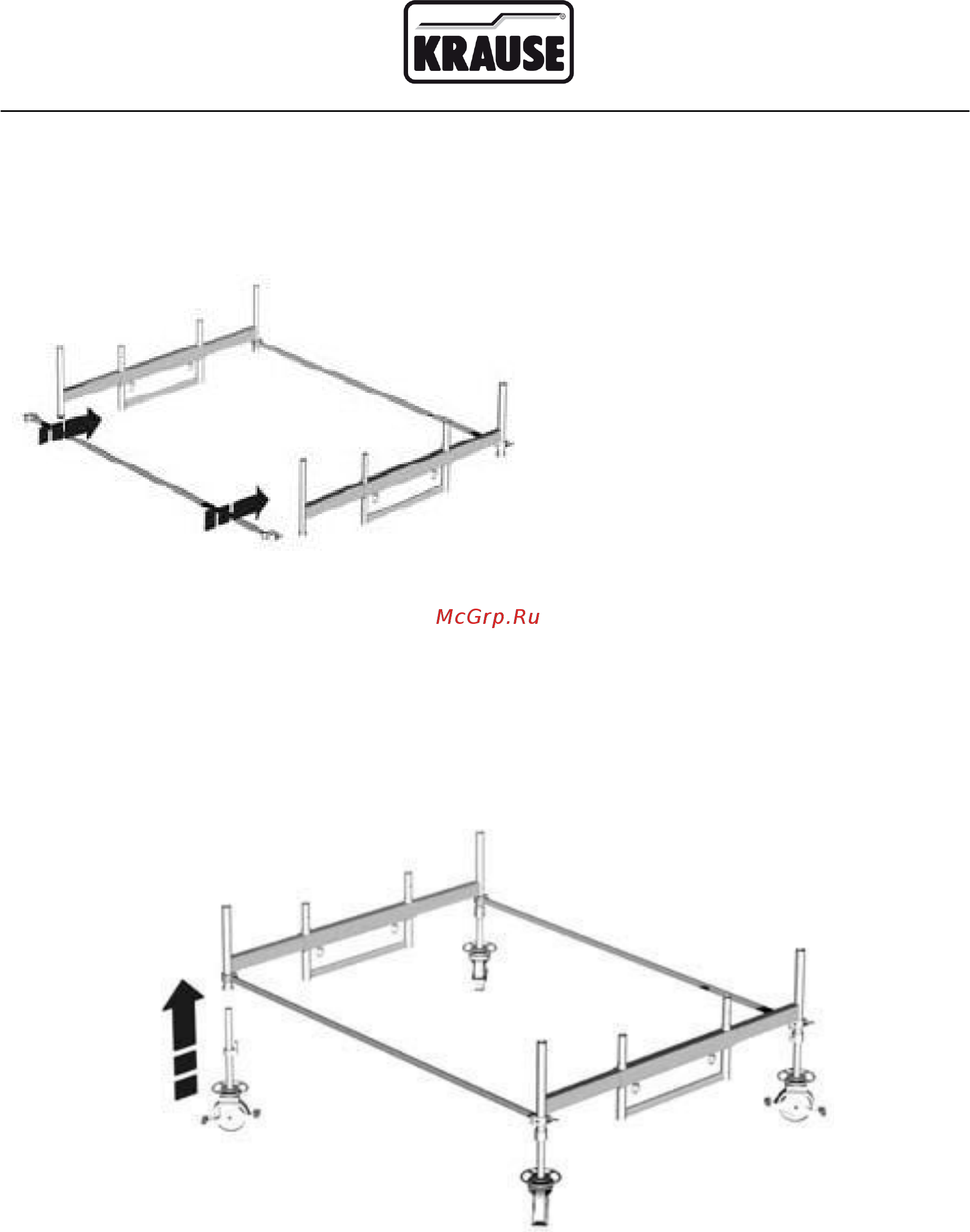

Действие 1

Установите обе опорные травер

сы

друг напротив друга, откройте

муфты базовых перекладин и за-

фиксируйте их как это изображено

на картинке слева снизу опорной

траверсы на внешних патрубках.

Снова закройте муфты и затяните

из гаечным ключом на 22..
