22

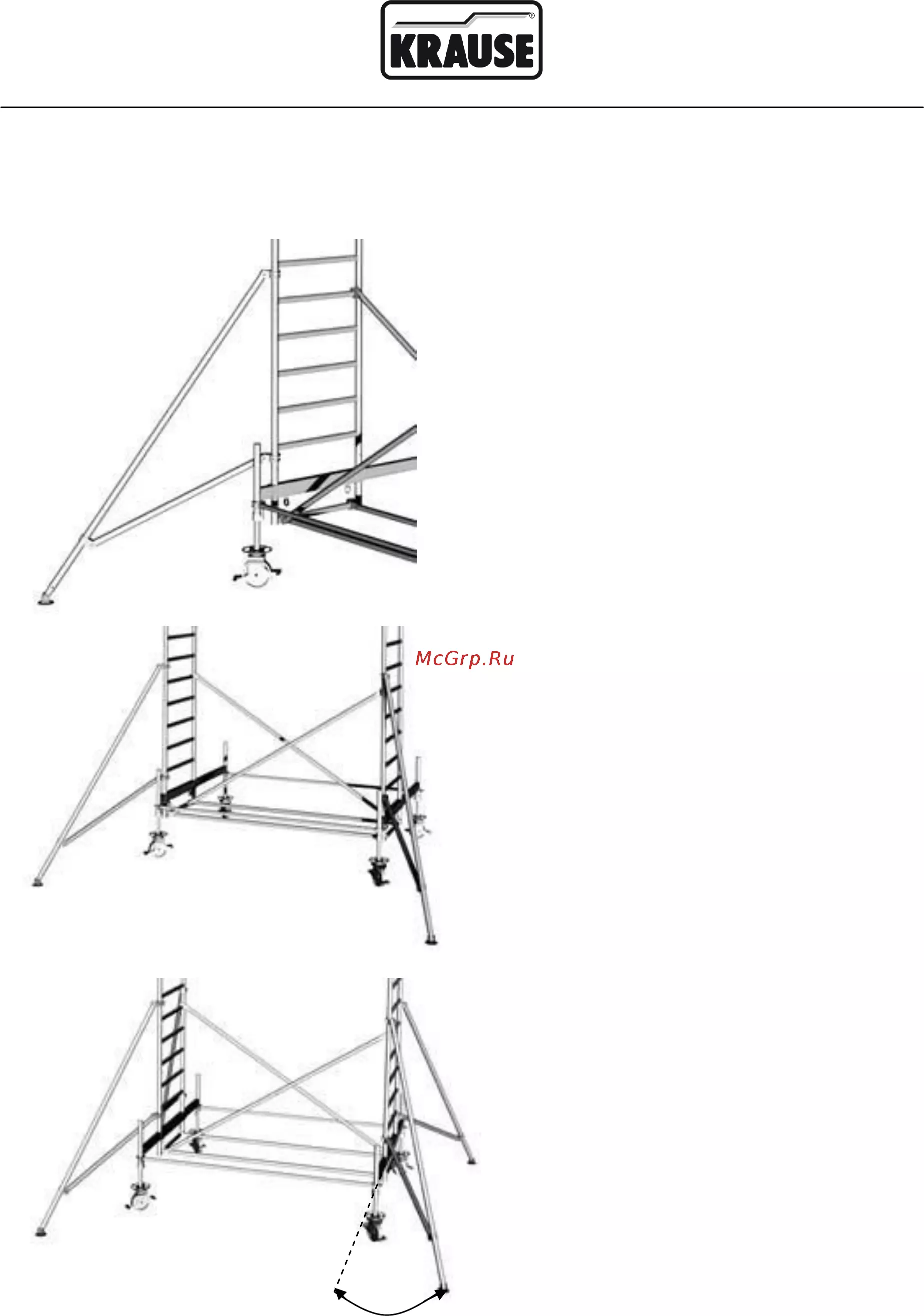

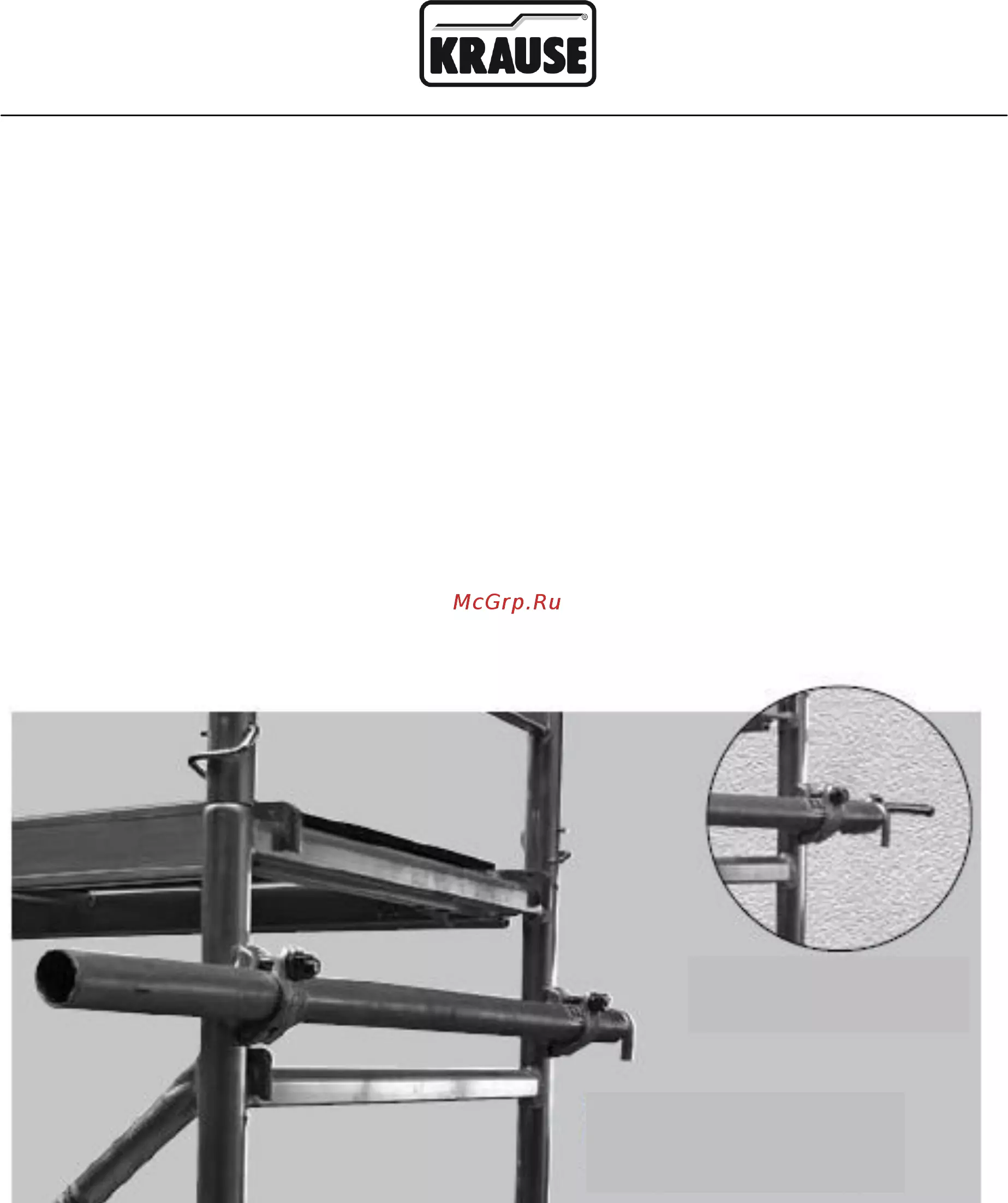

Вариант монтажа с угловыми под-
порами
Установите угловые подпоры, как это
показано на картинке. Крепёжные муф-
ты с полувклады
шами угловой подпоры
предотвращают прокручива
ние и
должны крепко закручиваться гаечным
ключом на 22.
Угловая подпора должна монтировать-
ся под углом 30° к опорной траверсе.

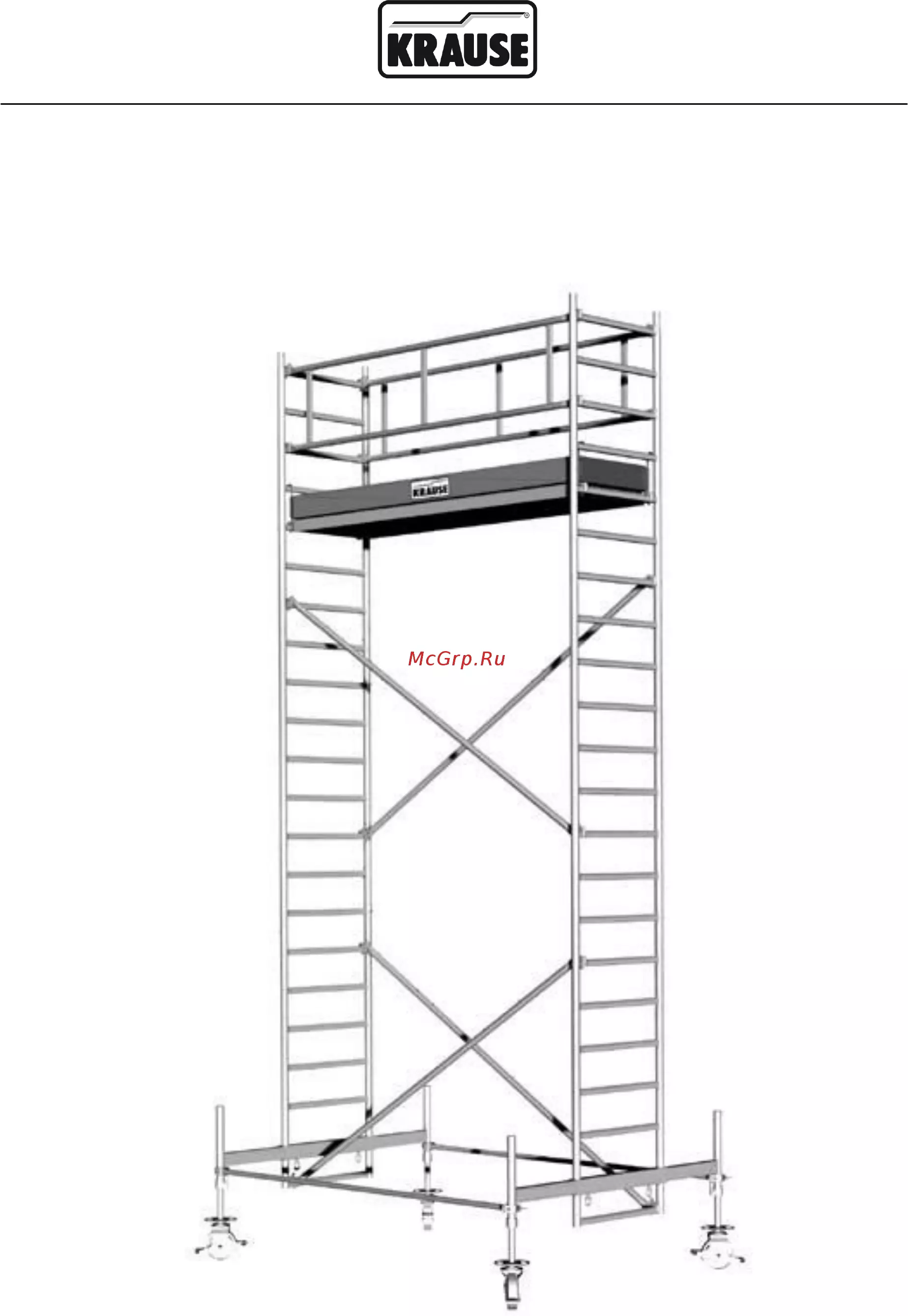

4.4 Варианты монтажа
Вариант монтажа с 2 и 4 угл
о-
выми подпорами
4 пяты угловых подпор должны
всегда устойчиво располагаться
на грунте, в противном случае
необходимо использовать проч-
ные подкладки.
Hinweis:
Угловые подпоры о
снащены
телескопической пятой, с об-
ластью смещения в 75 мм,
фиксирующейся каж
дые 25мм.
Фиксация осуществляется при
помощи замыкателя.
Вариант с 2 угловыми подпорами.
Подмости смещены по траверсе.
30
о
Вариант с 4 угловыми
подпорами. Подмости по
центру траверсы.
