Назначение изделия Порядок работы Технические характеристики
Комплект поставки
Конструкция и принцип работы
Инструмент предназначен для удаления полупроводящего слоя
и изоляции из сшитого полиэтилена на силовом кабеле типов
АПвВ, ПвВ, АПвП, ПвП, ПвВГ и т.п.
1. Вращая регулируемую рукоятку, установить инструмент на
кабеле таким образом, чтобы упорные ролики плотно облегали
поверхность кабеля, позволяя в то же время вращать инстру-
мент.
Для установки инструмента на кабеле большого диаметра
может понадобиться переставить упорные
ролики-подшипники в резервные отверстия на подвижной
планке.
2. С помощью регулировочного винта и фиксатора укрепите
соответствующий режущий нож для осевой (снятие полиэтиле-
на) либо радиальной (снятие полупроводящего слоя) резки,
углубив его в материал кабельной изоляции на необходимую
глубину. Для качественной резки и продления ресурса ножей
рекомендуется установить толщину снимаемого слоя полиэти-
лена в 1 мм.
3. Вращая инструмент по спирали, произвести последователь-
ную резку изоляции на соответствующую ширину (глубину).
Инструмент позволяет производить одновременную резку
изоляции обоими ножами, как в радиальном, так и в осевом
Инструмент СИ-90, шт. . . . . . . . . . . . . . . . . . . . . . . . . . 1
Кейс для переноски и хранения, шт. . . . . . . . . . . . 1
Запасной нож для осевой резки, шт. . . . . . . . . . . . 1
Запасной нож для радиальной резки, шт. . . . . . . 1
Паспорт, шт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Минимальный диаметр кабеля, мм . . . . . . . . . . . . 40
Максимальный диаметр кабеля, мм. . . . . . . . . . . . 90
Габаритные размеры, (ДхШхВ), мм . . . . . . . . . . . . . 500х137х80
Масса, кг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,6
* Технические характеристики могут быть изменены
без уведомления.
Инструмент не предназначен для работы
под напряжением!
Не допускается резка металлической брони, экрана,
а также изоляции иного типа, нежели указано
в инструкции!
Перед началом эксплуатации необходимо тщательно
смазать инструмент смазкой, соответствующей условиям
работы.

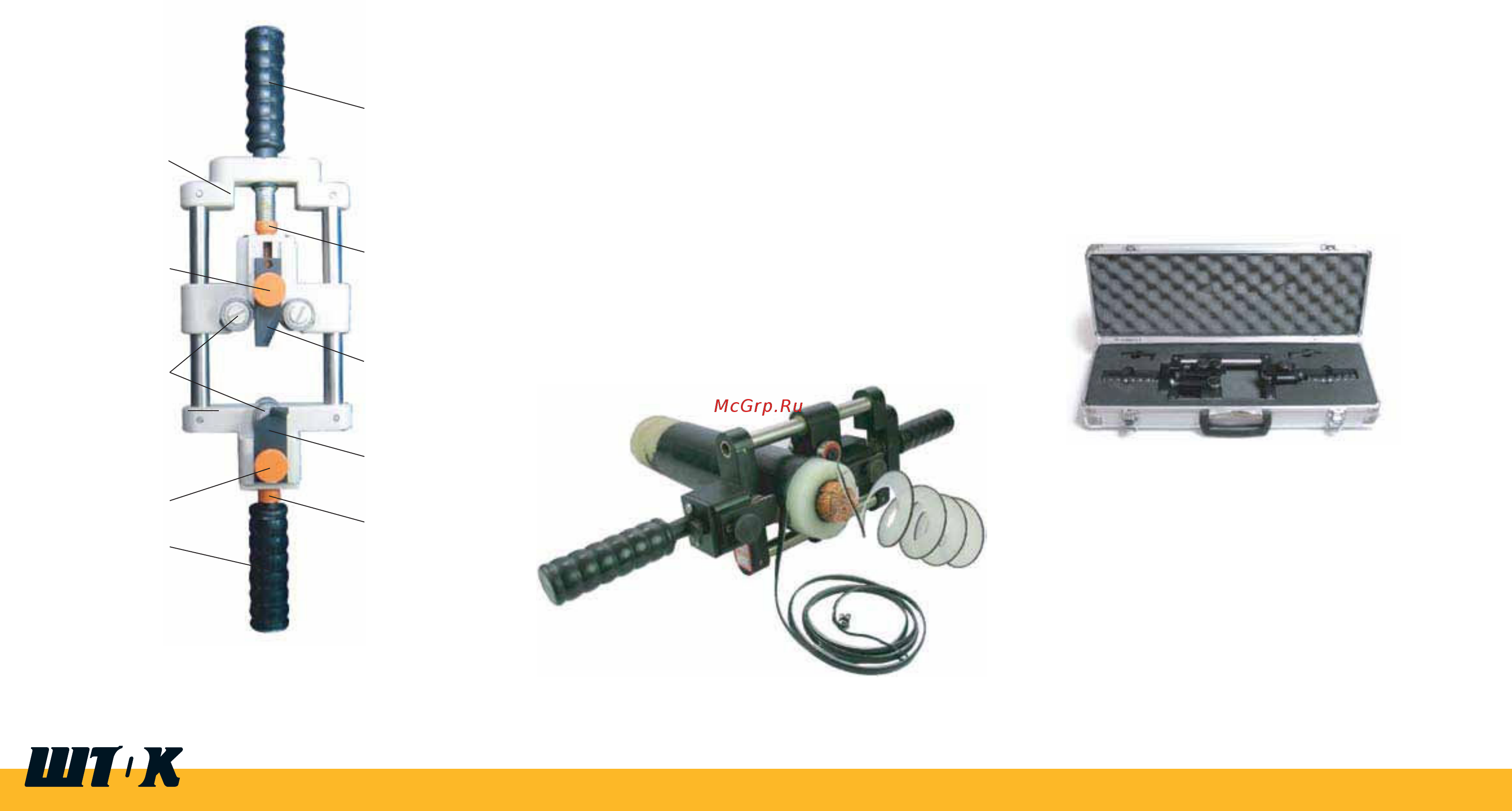

неподвижная ручка
фиксатор ножа
упорные ролики
матрицы
нож
радиальной
резки
регулировочный
винт ножа
нож осевой
резки
фиксатор ножа
вращающаяся
рукоятка
регулировочный
винт ножа
Внимание!
