Инструкция по эксплуатации Страница: 2

Шток пгл-60 01102 Инструкция по эксплуатации онлайн [2/2] 199024

Наименование

Единица

измерения

Кол-

во

1 Пресс гидравлический шт. 1

2 Шпилька малая (10 мм) шт. 1

3 Шпилька большая (20 мм) шт. 1

4 Цилиндрическая проставка шт. 1

Насадки для перфорации круглых отвер-

стий (матрицы) 22, 28, 34, 43, 49 и 60,5 мм.

шт. 1

6 Паспорт шт. 1

Кейс пластиковый для хранения

и переноски

шт. 1

КОМПЛЕКТ ПОСТАВКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Перфоратор гидравлический предназначен

для разделки отверстий в листовом металле тол-

щиной до 3,5 мм с предварительным рассверли-

ванием отверстия для SHTOK.а.

ПОРЯДОК РАБОТЫ

- Просверлите в обрабатываемом листе ме-

талла отверстие для шпильки. Для разделки

отверстий диаметром 22 и 28 мм необходимо

предварительное засверливание диаметром не

менее 10 мм под шпильку малого диаметра. Для

разделки отверстий диаметром 34, 43, 49 и 60,5

мм. необходимо предварительное засверлива-

ние отверстия диаметром от 20 мм.

- Извлеките инструмент из коробки.

- Вверните в рабочую часть поршня шпильку,

соответствующую выбранному диаметру отвер-

стия. Шпилька заворачивается стороной с мень-

шим количеством витков резьбы.

- Затяните шпильку гаечным ключом. Не при-

кладывайте чрезмерных усилий при затяжке.

- Наденьте на шпильку цилиндрическую про-

ставку.

- Наденьте на шпильку матрицу желаемого

диаметра.

- Придерживая рукой матрицу, вставьте

шпильку в отверстие, проделанное в листе ме-

талла.

- Закрутите пуансон на шпильке с обратной

стороны металлического листа.

- Установите колесо запорного вентиля ин-

струмента в положение «Закрыто».

- Качая рукоятку инструмента, произведите

разделку отверстия в листе металла.

- Установите колесо запорного вентиля в по-

ложение «Открыто».

- Отверните пуансон и извлеките вырубку.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

- При пользовании инструментом соблю-

дайте отраслевые и производственные меры

безопасности.

- При работе соблюдайте приведенные тех-

нические параметры. Несоответствие обрабаты-

ваемых параметров металла техническим харак-

теристикам инструмента приведет к выходу его

из строя.

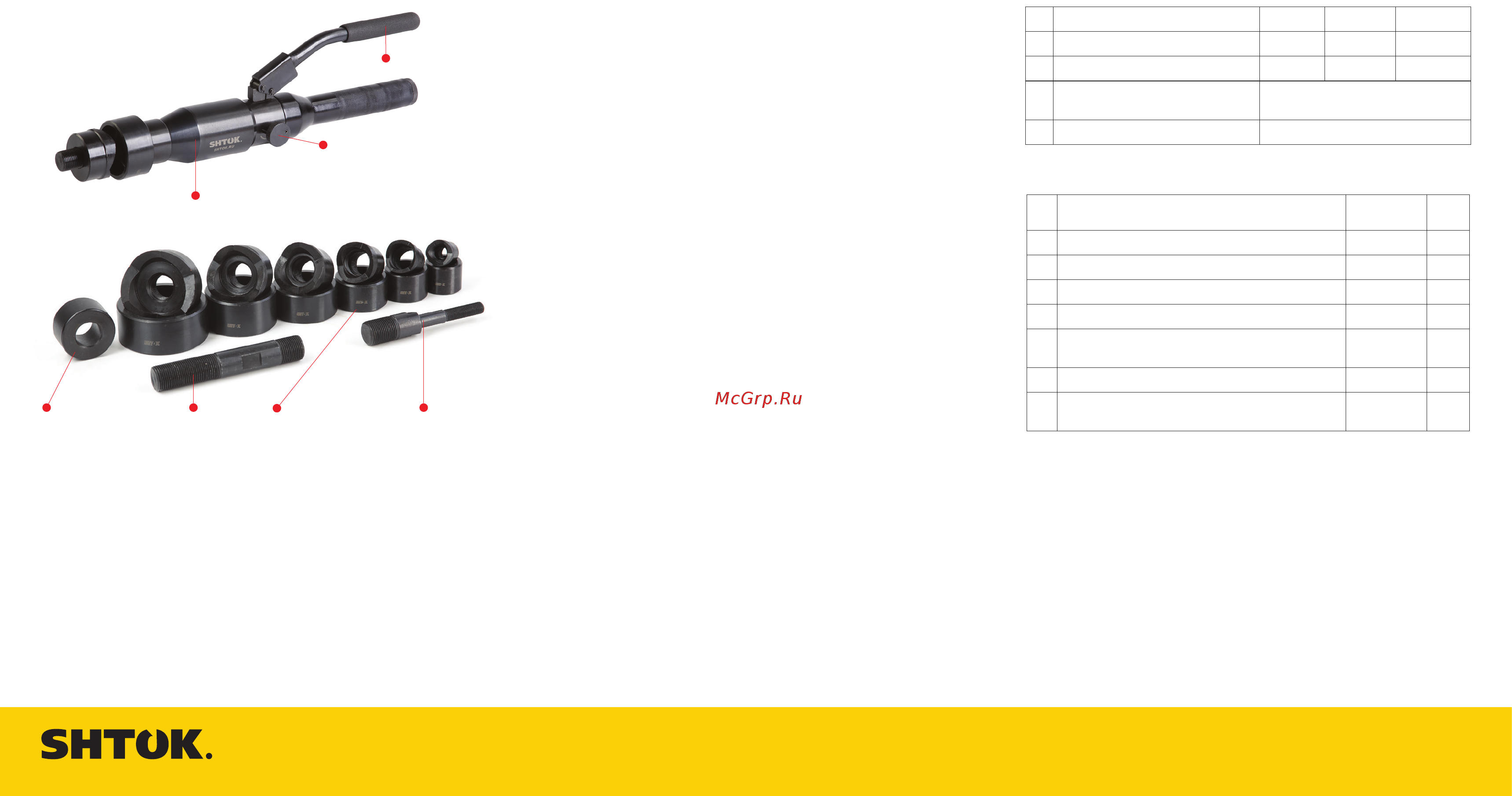

гидравлический

пресс

колесо

запорного

клапана

рукоятка

насадки

для перфорации

(матрицы)

шпилька

20 мм

шпилька

10 мм

цилиндрическая

проставка

ОПИСАНИЕ ИЗДЕЛИЯ

Инструмент для перфорирования листового

металла представляет собой гидравлический

пресс со встроенным гидравлическим поршнем,

приводящий в движение шпильку с пуансоном. В

зависимости от модификации инструмента, пор-

шень может представлять собой единое целое с

инструментом (ПГЛ-60М), или вращаться относи-

тельно его продольной оси (ПГЛ-60, ПГЛ-60Т).

Максимальная толщина

обрабатываемого металла, мм

3,5

4 Развиваемое усилие, т 6

Наименование ПГЛ-60 ПГЛ-60Т ПГЛ-60М

1 Длина, мм 370 310 320

2 Масса, кг 2,1 2,2 2,7
