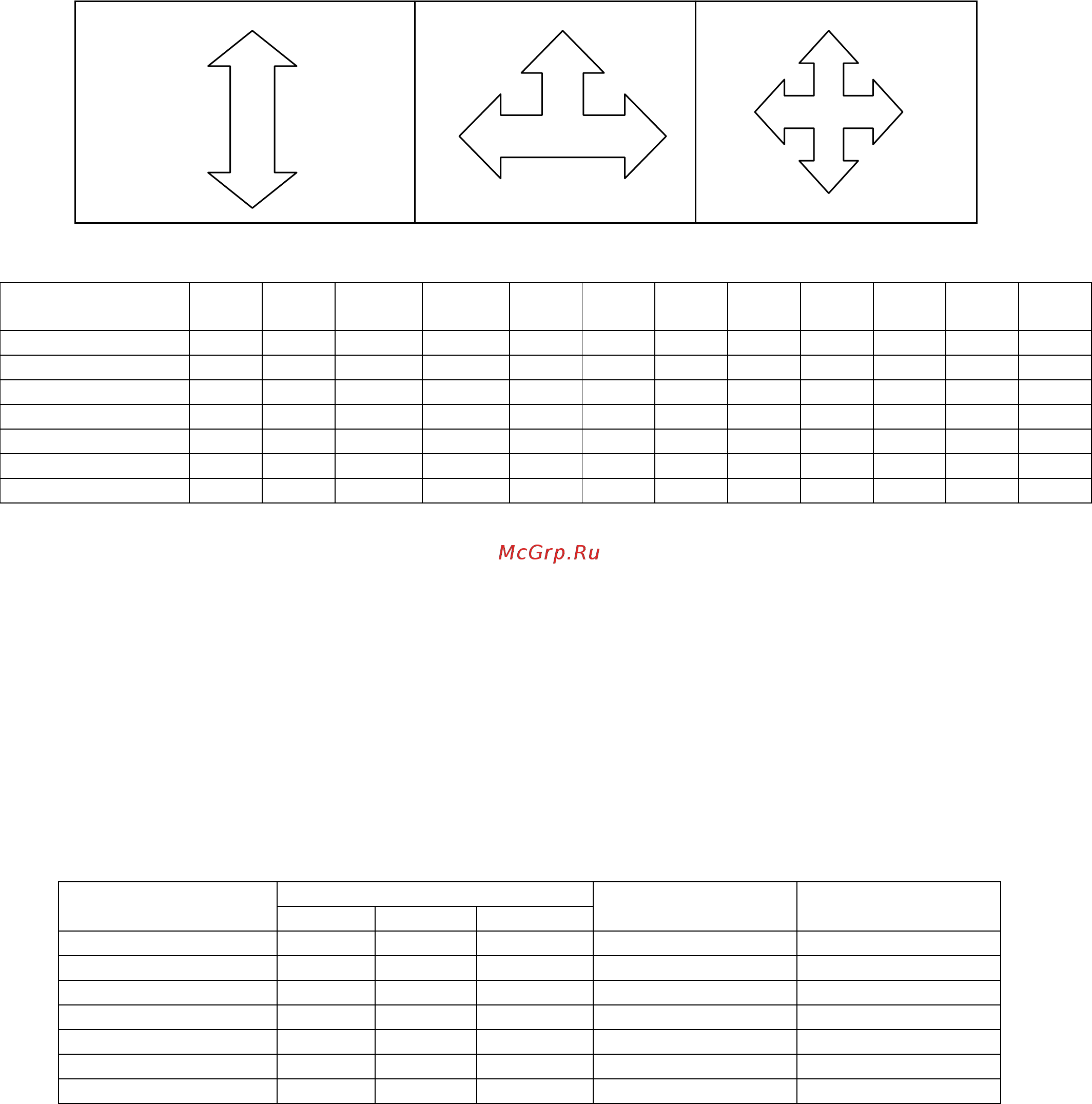

6 ib Наклон пластин Magnum 60 НС Magnum 100 НС Magnum 160 НС Magnum 220 НС Magnum 320 НС Magnum 460 НС Magnum 640 НС 0 град 44 48 59 82 106 104 147 20 град 35 39 46 65 80 82 116 30 град 28 31 38 53 63 68 96 45 град 21 23 28 39 46 56 80 0 град 36 40 48 67 82 79 118 20 град 29 31 38 53 63 66 93 30 град 23 26 331 44 52 54 77 45 град 17 19 23 32 39 45 64 0 град 31 35 42 58 68 70 98 20 град 25 28 33 47 54 55 77 30 град 20 22 27 38 45 45 64 45 град 15 16 20 27 34 37 53 7 ВСАСЫВАЮЩИЙ ФИЛЬТР 7 1 Инструкции по монтажу Модели Magnum 60 НС 100 НС установить выбрать сторону монтажа фильтра прикрепить фильтр используя приданные винты саморезы Модели Magnum 160 НС 640 НС вытащить фильтрующие ячейки из контейнера прикрепить контейнер к отверстию у основания аппарата предназначенного для забора воздуха посредством приданных винтов поставить обратно фильтрующие ячейки 7 2 Технические и размерные характеристики Модель MAGNUM 60 НС MAGNUM 100 НС MAGNUM 160 НС MAGNUM 220 НС MAGNUM 320 НС MAGNUM 460 НС MAGNUM 640 НС А 690 965 1300 1500 1700 2090 2500 Размеры В 459 559 832 832 832 1000 1000 С 115 165 325 325 450 450 450 Число ячеек 1 1 4 6 9 12 12 Перепад Р Ра 12 23 17 25 23 32 35 8 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРОСЕТИ Аппарат серийно поставляется со смонтированным электрощитом с подсоединенными электродвигателем и битермостатом FAN LIMIT Поэтому подсоединения которые надлежит сделать относятся к общему электропитанию проводке к камере сгорания проводке к термостату внешней среды возможна установка других аксессуаров температурные заслонки увлажнитель и т д Для всех соединений следует использовать приданные кабели расположенные на электрощите и пользоваться зажимами самого щита согласно электросхеме по каждой модели Для прекращения работы камеры сгорания в случае неисправности электрический щит моделей MAGNUM 100 НС 640 НС снабжен реле безопасности LX с контактом который останавливает работу камеры сгорания В случае срабатывания термостата безопасности аппарата включается реле термической защиты и останавливает блок вентилятора www sial ru
