монтажу



При сборке цепной пилы Вам будет необходи-

мо следующее:

1. Комбинированный гаечный ключ - отверт-

ка (включен в комплектацию).

2. Рукавицы для тяжелой работы (доставля-

ются потребителем).



Перед первоначальным запуском в эксплуа-

тацию новой цепной пилы необходим монтаж

шины и цепи, натяжение цепи, заправка под-

ходящей топливной смесью и заполнение ре-

зервуара для смазочного масла.

Не включайте

пилу пока она не будет подготовлена пра-

вильно!

Прочитайте до конца всю инструкцию по

эксплуатации перед тем как начать рабо-

тать цепной пилой. Обратите особое вни-

мание на все требования по безопасной

работе.

Эта инструкция по эксплуатации представ-

ляет собой также и справочное пособие и

руководство к работе, которые обеспечива-

ют общую информацию о монтаже, работе

и технической поддержке цепной пилы.





 Носите за-

щитные рукавицы всегда, когда работаете

с цепью.



 Используйте только

оригинальную ведущую шину с отверстием

для впуска масла (A), чтобы обеспечить

смазку шины и цепи (Рис. 3A)

1. Убедитесь в том, что рычаг тормоза цепи вы-

тянут назад и освобожден (Рис. 3B)

. Устраните обе гайку (B), закрепляющую

шину. Снимите крышку (C) тормоза цепи, вы-

тянув его резким движением и приложением

силы (Рис. 3C)

 Выбросьте обе пластмас-

совые шайбы. Они необходимы только для

транспортирования цепной пилы.

3. С помощью отвертки завинчивай-

те регулирующий винт (D) против ча-

совой стрелки до тех пор, пока веду-

щий элемент (E) (выступающий наружу

зубец) не дойдет до конца своего (Рис. 3D).

. Поставьте конец шины щелью вверх на

болты для закрепления шины (F). Введите

скользящим движением до упора ведущую

шину за барабан сцепления (G) (Рис. 3E).

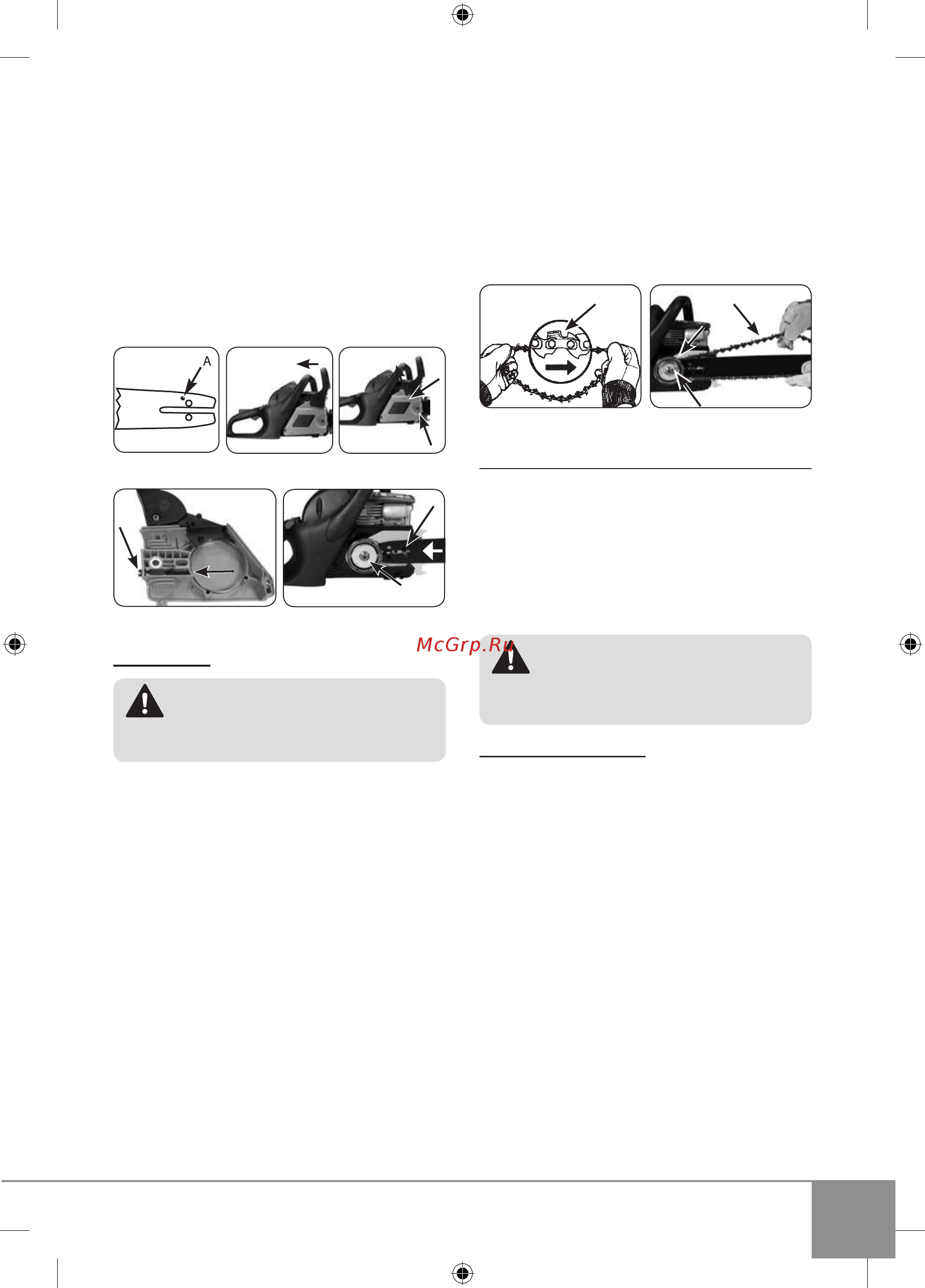

Рис. 3A Рис. 3B

Рис. 3D

Рис. 3C

Рис. 3E



 Носите за-

щитные рукавицы всегда, когда работаете

с цепью.

1. Расстелите цепь в круг, направив режущие

кромки (A) по ходу часовой стрелки по пери-

ферии (Рис. 4А).

. Натяните цепь около ведущего цепного коле-

са (B) за сцеплением (C). Проверьте хорошо

ли поставлены звенья между зубьями цепно-

го колеса (Рис. 4B).

. Вставьте звенья в канавку (D) по периферии

шины (Рис. 4B).

Цепь может слегка провиснуть

в нижней части шины. Это нормально.

. Издърпайте водещата шина напред докато

веригата се прибере. Уверете се, че всички

звена се намират в канала на шината.

. Поставьте крышку сцепления и затяните оба

винта. Убедитесь, что цепь не соскальзыва-

ет с шины. Поставьте обе гайки для закреп-

ления шины, затяните их вручную и далее

соблюдайте инструкции по регулированию

натяжения цепи.

 На данном этапе гайки для

закрепления шины затягиваются только

вручную, поскольку необходимо регулирование

натяжения. Далее следуйте инструкциям,

содержащимся в разделе РЕГУЛИРОВАНИЕ

НАТЯЖЕНИЯ ЦЕПИ.

Рис.

Рис. 4B



Правильное натяжение цепи имеет исключи-

тельно важное значение, поэтому состояние

цепи должно проверяться как перед началом,

так и во время работы.

Уделите необходимое время для регулиро-

вания цепи, чтобы повысить производитель-

ность пилы и продлить срок ее службы.

 Всегда на-

девайте рукавицы для тяжелой работы,

когда прикасаетесь или натягиваете цепь.



. Держите верхушку шины повернутой кверху

и вращайте регулирующий винт (D) по ходу

часовой стрелки, чтобы увеличить натяже-

ние цепи. Вращение винта (D) против хода

часовой стрелки уменьшает натяжение

цепи. Убедитесь в том, что цепь расположе-

на по всей периферии шины (Рис. 5).

. После того, как цепь будет отрегулирована

и пока Вы все еще держите верхушку шины

кверху, затяните надежно гайки, закрепляю-

щие шину. Цепь считается правильно натя-

нутой, если она не провисла и может пере-

двигаться по шине без усилий рукой, одетой

в рукавицу.

 Если цепь передвигается с

трудом по шине или останавливается, это озна-

чает, что натяжение чрезмерно. В таком случае

необходимо выполнить следующее:

. Слегка расслабьте обе гайки для закреп-
