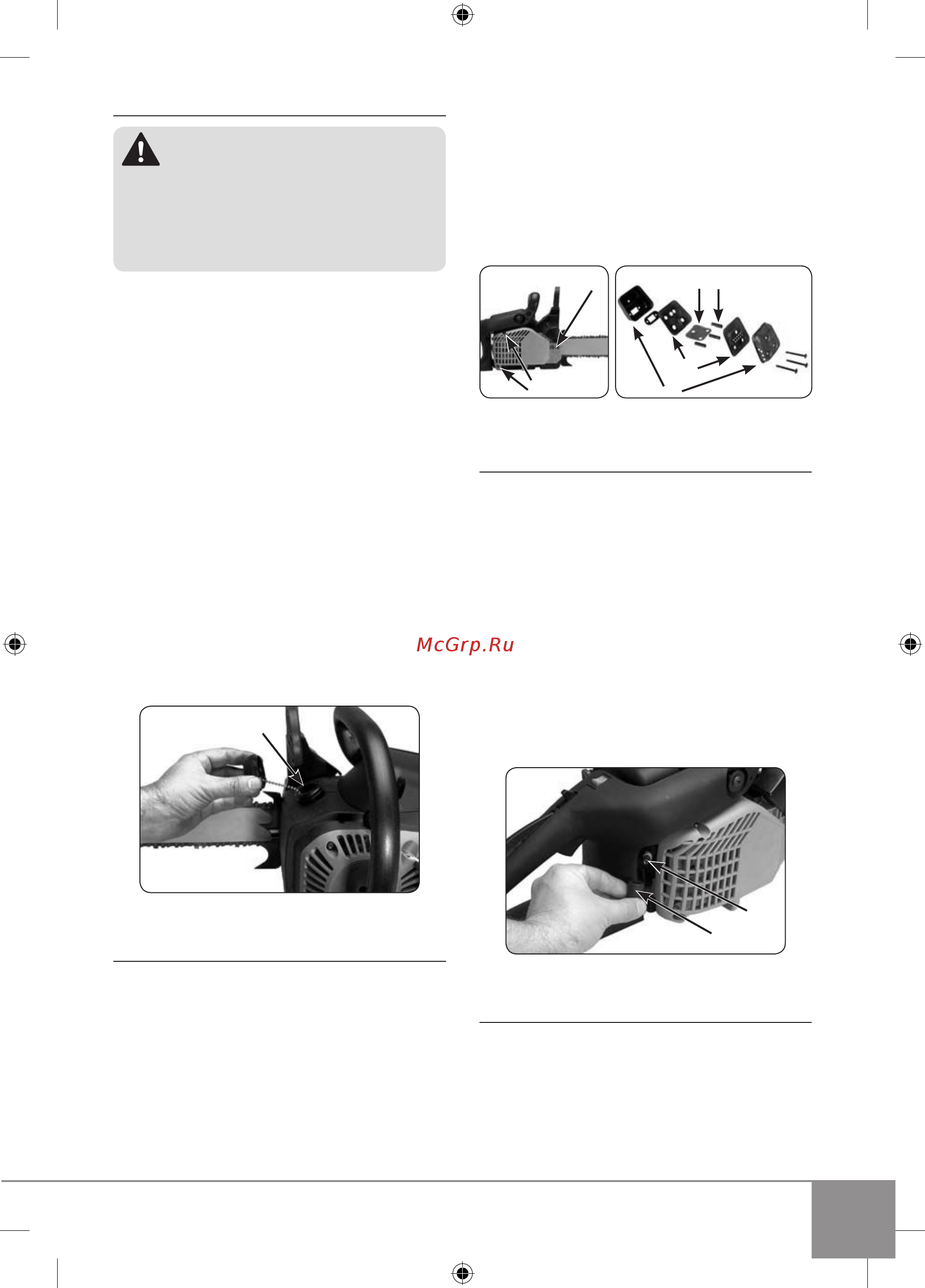

Инструкция по эксплуатации

ТОПЛИВНЬІЙ ФИЛЬТР

ВНИМАНИЕ: Запрещается работа с

пилой без топливного фильтра. Фильтр для

топлива необходимо менять через каждые

20 часов работы. Перед началом замены

фильтра полностью опорожните резервуар

для топлива.

1. Демонтируйте крышку воздушного филь-

тра.

. Изогните кусок мягкой проволоки.

3. Введите руку в отверстие резервуара для

топлива и прикрепите шланг. Внимательно

вытягивайте его к отверстию, пока не ухва-

тите его пальцами.

ПРИМЕЧАНИЕ: Не вытягивайте до конца

шланг из резервуара.

4. Вытащите фильтр (A) из резервуара

(

Рис. 19).

5. Вытяните фильтр вращающим движени-

ем. Выбросьте фильтр.

6. Поставьте на шланг новый топливный

фильтр. Введите конец фильтра в отвер-

стие резервуара. Убедитесь в том, что

фильтръ находится в углу на дне. В случае

необходимости используйте длинную от-

вертку, чтобы разместить фильтр.

7. Заправьте свежей смесью бензина и мас-

ла. Закройте крышку резервуара.

Рис. 19

ИСКРОВОЙ РАЗРЯДНИК

ПРИМЕЧАНИЕ: При засоренном искровом раз-

ряднике производительность резко падает.

1. Снимите оба болта (A), расслабьте оба вин-

та (B), закрепляющие крышку тормоза цепи

(Рис. 20A).

. Снимите крышку тормоза. Отверните все

три винта, закрепляющие шумоглушитель

к цилиндру. После того, как снимите винты,

шумоглушитель приподнимется.

3. Отделите друг от друга обе половинки шумо-

глушителя (C) .Снимите оба металлические

глушителя (D) и дистанционные трубы (E).

4. Выбросьте использованный искровой раз-

рядник (F) и замените его новым (Рис. 20B).

5. Соберите в обратном порядке части шумо-

глушителя и поставьте его на цилиндр. Креп-

ко затяните крепежные элементы.

F E

Рис. 20A Рис. 20B

СВЕЧА ЗАЖИГАНИЯ

ПРИМЕЧАНИЕ: Для эффективной работы с

пилой необходимо содержать свечь в чистоте

и очищать ее от нагара, а расстояние между

электродами должно быть правильно отрегули-

ровано.

1. Опустите рычаг СТОП вниз.

2. Отсоедините клемму (A) от свечи зажигания

(B), одновременно с этим вытягивая ее и сги-

бая (Рис. 21).

. Снимите свечу зажигания при помощи спе-

циального ключа для свечей. НЕ ИСПОЛЬ-

ЗУЙТЕ НИКАКОЙ ДРУГОЙ ИНСТРУМЕНТ.

4. Вставьте новую свечу зажигания с расстоя-

нием между электродами 0,635 mm.

Рис. 21

РЕГУЛИРОВАНИЕ КАРБЮРАТОРА

Карбюратор фабрично отрегулирован для

оптимальной работы. В случае необходимости

в дальнейшем регулировании, отнесите цепную

пилу в ближайший авторизованный сервис.

Компоненты

тормоза цепи

Проверка



Замена при

необходимости

ВОЗДУШНЫЙ ФИЛЬТР

ВНИМАНИЕ: Не допускается работа

с пилой без воздушного фильтра. В двига-

тель попадут пыль и почва, которые повре-

дят его. Содержите в чистоте воздушный

фильтр!

Очистка воздушного фильтра:

1. Снимите крышку (9), отвинтив винты, кото-

рые ее закрепляют. Крышка поднимется.

. Вытащите воздушный фильтр (A) из его ко-

робки (B) (Рис. 18)

3. Почистите воздушный фильтр. Вымойте

его чистой теплой мыльной водой. Опо-

лосните его чистой холодной водой. Пол-

ностью высушите воздушный фильтр.

ПРИМЕЧАНИЕ: Лучше всего располагать за-

пасными воздушными фильтрами.

. Монтируйте воздушный фильтр. Поставь-

те крышку двигателя/воздушного филь-

тра. Убедитесь, что крышка поставлена

правильно. Затяните хорошо винты для

закрепления крышки.

ВНИМАНИЕ: Не допускается подде-

ржка пилы, когда двигатель горячий во избе-

жание опасности ожога рук или пальцев.

Рис. 18

pages-TV 3840.indd 67 15.1.2007 г. 11:22:10
