Инструкция по эксплуатации

Монтаж ведущей шины:

1. Убедитесь в том, что рычаг тормоза цепи вы-

тянут назад и освобожден (Рис. 3B).

. Устраните обе гайки (B), закрепляющие

шину. Расслабьте оба винта в задней части

крышки сцепления (C). Снимите крышку

(Рис. 3C).

3. С помощью отвертки завинчивайте регули-

рующий винт (D) против часовой стрелки до

тех пор, пока ведущий элемент (E) (высту-

пающий наружу зубец) не дойдет до конца

своего пути к барабану сцепления и цепному

зубчатому колесу (Рис. 3D).

4. Поставьте конец шины щелью вверх на оба

болта для закрепления шины (F). Поставь-

те шину так, чтобы регулирующий зубец

занял место в нижнем отверстии (G) шины

(Рис. 3E).

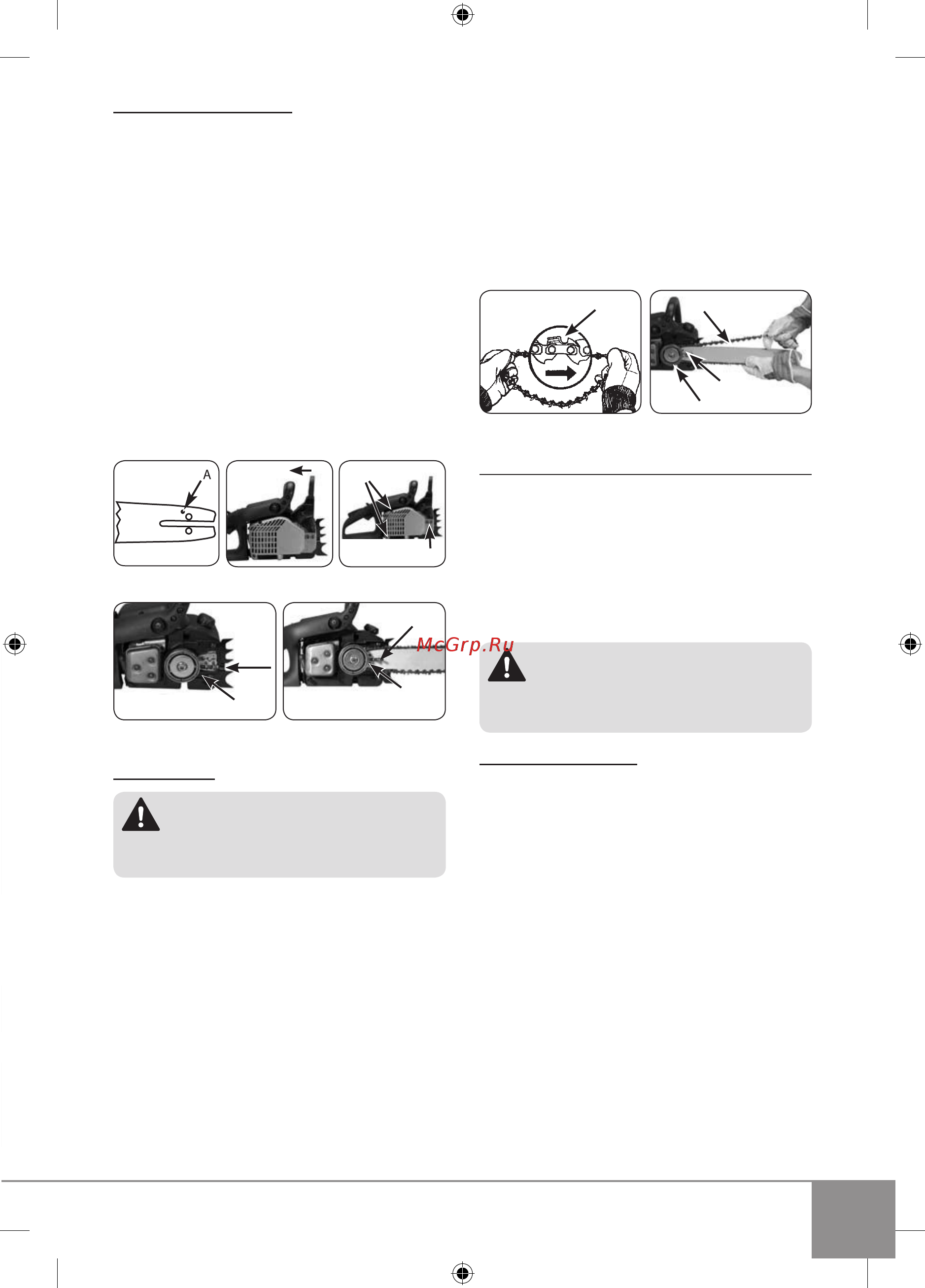

Рис. 3A Рис. 3B

Рис. 3C

Рис. 3D

Рис. 3E

Монтаж цепи:

ПРЕДУПРЕЖДЕНИЕ: Всегда наде-

вайте рукавицы для тяжелой работы, когда

прикасаетесь или натягиваете цепь.

1. Расстелите цепь в круг, направив режущие

кромки (A) по ходу часовой стрелки по пе-

риферии (Рис. 4А).

2. Натяните цепь около ведущего цепного

колеса (B) за сцеплением (C). Проверьте

хорошо ли поставлены звенья между зу-

бьями цепного колеса (Рис. 4B).

3. Вставьте звенья в канавку (D) по перифе-

рии шины (Рис. 4B).

ПРИМЕЧАНИЕ: Цепь может слегка провис-

нуть в нижней части шины. Это нормально.

. Поставьте крышку сцепления и затяните

оба винта. Убедитесь, что цепь не соскаль-

зывает с шины. Поставьте обе гайки для

закрепления шины, затяните их вручную и

далее соблюдайте инструкции по регули-

рованию натяжения цепи.

ПРИМЕЧАНИЕ: На данном этапе гайки для

закрепления шины затягиваются только вруч-

ную, поскольку необходимо регулирование

натяжения. Далее следуйте инструкциям, со-

держащимся в разделе РЕГУЛИРОВАНИЕ

НАТЯЖЕНИЯ ЦЕПИ.

Рис. 4A

Рис. 4B

РЕГУЛИРОВАНИЕ НАТЯЖЕНИЯ ЦЕПИ

Правильное натяжение цепи имеет исключи-

тельно важное значение, поэтому состояние

цепи должно проверяться как перед началом,

так и во время работы.

Отделите необходимое время для регулиро-

вания цепи, чтобы повысить производитель-

ность пилы и продлить срок ее службы.

ПРЕДУПРЕЖДЕНИЕ: Всегда наде-

вайте рукавицы для тяжелой работы, когда

прикасаетесь или натягиваете цепь.

Регулирование цепи:

. Держите верхушку шины повернутой кверху

и вращайте регулирующий винт (3) по ходу

часовой стрелки, чтобы увеличить натяже-

ние цепи. Вращение винта (3) против часо-

вой стрелки уменьшает натяжение цепи.

Убедитесь в том, что цепь расположена по

всей периферии шины (Рис. 5).

. После того, как цепь будет отрегулирована

и пока Вы все еще держите верхушку шины

кверху, затяните надежно гайки, закрепляю-

щие шину. Цепь считается правильно натя-

нутой, если она не провисла и может пере-

двигаться по шине без усилий рукой, одетой

в рукавицу.

ПРИМЕЧАНИЕ: Если цепь передвигается с

трудом по шине или останавливается, это озна-

чает, что натяжение чрезмерно. В таком случае

необходимо выполнить следующее:

. Слегка расслабьте обе гайки для закрепле-

ния шины. Уменьшите натяжение, медленно

опасность и удобство во время работы.

Зубчатая опора повышает устойчивость

оператора во время выполнения верти-

кальных срезов.

ПРИМЕЧАНИЕ. Подробно изучите свою цеп-

ную пилу и обстоятельно ознакомьтесь с ее

частями.

V - Указания по монтажу

ПРИНАДЛЕЖНОСТИ ДЛЯ МОНТАЖА

При сборке цепной пилы Вам будет необходи-

мо следующее:

1. Комбинированный гаечный ключ-отвертка

(включен в комплектацию).

. Рукавицы для тяжелой работы (доставля-

ются потребителем).

ТРЕБОВАНИЯ К МОНТАЖУ

Перед первоначальным пуском в эксплуата-

цию новой цепной пилы необходим монтаж

шины и цепи, натяжение цепи, заправка под-

ходящей топливной смесью и заполнение ре-

зервуара для смазочного масла.

ПРЕДУПРЕЖДЕНИЕ: Не включайте

пилу пока она не будет подготовлена пра-

вильно!

Прочитайте до конца всю инструкцию по экс-

плуатации перед тем как начать работать

цепной пилой. Обратите особое внимание

на все требования по безопасной работе.

Эта инструкция по эксплуатации представ-

ляет собой также и справочное пособие и

руководство к работе, которые обеспечива-

ют общую информацию о монтаже, работе и

технической поддержке цепной пилы.

МОНТАЖ ВЕДУЩЕЙ ШИНЬІ / ЦЕПЬ /

КРЫШКА СЦЕПЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Носите защит-

ные рукавицы всегда, когда работаете с цепью.

ВНИМАНИЕ: Используйте только

оригинальную ведущую шину с отверсти-

ем для впуска масла (A), чтобы обеспечить

смазку шины и цепи (Рис. 3A)

pages-TV 3840.indd 59 15.1.2007 г. 11:21:57
