14

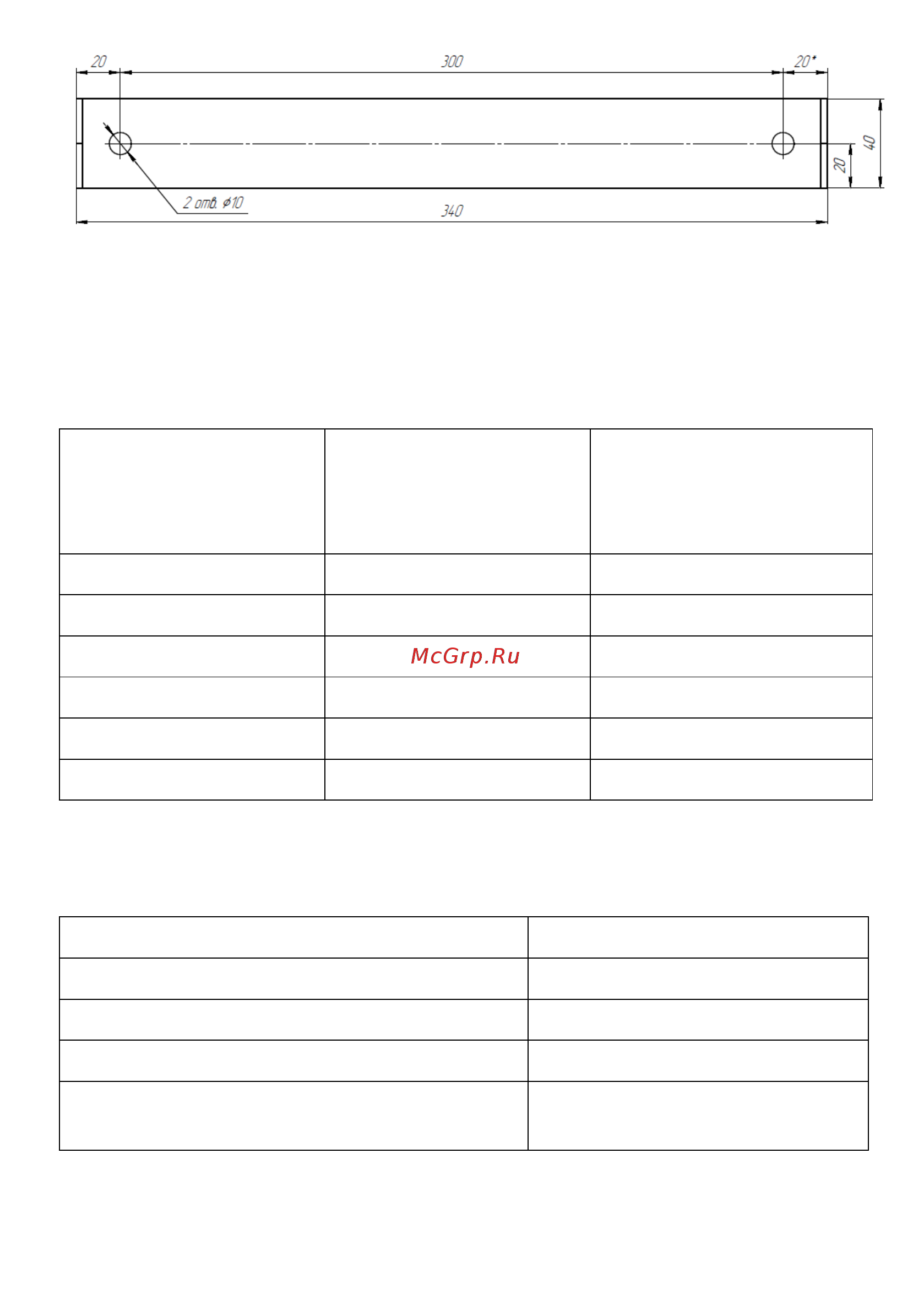

Рисунок 11.
Закладная деталь для крепления прибора.
6.1.12 Подключение прибора к электрической сети производится в соот-
ветствии с рис. 22 только через внешний автоматический выключатель QF2, с номи-
нальным током (Iн) указанным в таблице 4.
Таблица 4.
Название прибора
Номинальный ток 4-
полюсного автоматиче-
ского выключателя, A
(3х380В)
Номинальный ток 2-
полюсного автоматиче-
ского выключателя, A
(220 В)
ЭВАН EXPERT-7,5
16
40
ЭВАН EXPERT-9
25
50
ЭВАН EXPERT-12
25
ЭВАН EXPERT-15, 18
32
ЭВАН EXPERT-21, 22,5
40
ЭВАН EXPERT-24, 27
50
6.1.13 Для подключения применять кабель с сечением медных токопро-
водящих жил, указанным в таблице 5.
Таблица 5.
Название прибора, тип подключения
Сечение медной жилы, кв. мм
ЭВАН EXPERT-7,5, 9 - 3х380 В
2,5
ЭВАН EXPERT-12, 15
4
ЭВАН EXPERT-18, 21
6
ЭВАН EXPERT-22,5, 24, 27 - 3х380В,
7,5, 9 — 220В
10
