I. Mοντέλο GS/HS PA-1455

(χωρίς ανακλινόμενη, βάση σε τροχούς)

Τοποθετήστε τους τροχούς στην τραβέρσα.

Τροχοί με στοπ μπροστά

II. Τοποθετήστε τη γωνία A στην αντλία B/1.

Βγάλτε την ασφάλεια S αντεπίστροφης βαλβίδας B/2.

Βιδώστε τη γωνία A B/3, B/4.

Πρέπει να είναι τοποθετημένη η αντεπίστροφη βαλβίδα!

1. Moντάζ του δοχείου με αντλία

1.1.

Τοποθετήστε την αντλία στο δοχείο.

1.2. Βιδώστε τη γωνία A στη μούφα του δοχείου B (I).

1.3. Στερεώστε την αντλία με κλιπ για καλώδια D στο εσωτερικό

του δοχείου (I).

1.3.1. Αφαιρέστε το πώμα στεγάνωσης H και τη ζελυξη

στεγάνωσης G

➙

βλέπε 1.3.1. a-d.

1.4. Πιέστε το πώμα καλωδίου J εξώ από την έξοδο καλωδίου C.

Περάστε το καλώδιο σύνδεσης της νατλίας από την έξοδο

καλωδίου

1.5. Περάστε το πώμα του καλωδίου J έξω πάνω στο καλώδιο,

σπρώξτε το στο δοχείο και πιέστε το καλά στην έξοδο του

καλωδίου C (I).

1.6. Συνδέστε στο δοχείο το σωλήνα αναρρόφησης E και το

σωλήνα εκφόρτωσης F.

1.7. Βάλτε το καλώδιο σύνδεσης της αντλίας στην πρίζα K στη

συσκευή αναρρόφησης.

Αλλαγή από Αναρροφητήρας-αντλία/Αναρροφητήρας

νερού σε σκούπα υγρού/στεγνού καθαρισμού

2.1. Βγάλτε την αντλία από το κουμπί του αναρροφητήρα.

2.2. Αφαιρέστε το πώμα καλωδίου από τη φλάντζα 1 + 1’ και

περάστε το καλώδιο της αντλίας από τη φλάντζα 2 (II).

2.3. Αφαιρέστε τα κλιπ καλωδίου D (II).

2.4. Ξεβιδώστε τη γωνία εκφόρτωσης A από τη μούφα B (II).

2.5. Αφαιρέστε την αντλία από το δοχείο.

2.6. Πιέστε το πώμα καλωδίου J και πάλι στην έξοδο καλωδίου C.

2.7. Πιέστε το πώμα στεγανοποίησης H μέχρι το τέρμα στο πώμα

καλωδίου J.

2.8. Βιδώστε τη ζεύξη G στο άνοιγμα εκφόρτωσης M.

➙

Τώρα μπορείτε να χρησιμοποιήσετε τον αναρροφητήρα

σαν κοινή σκούπα για στεγνό και υγρό καθαρισμό!

3. Χειρισμός του Αναρροφητήρα-αντλία

Βλέπε και Οδηγία χειρισμού

Για σκούπα υγρού/στεγνού καθαρισμού.

3.1. Αφαιρέστε το πτυχωτό στοιχείο φίλτρου.

– Απασφαλίστε το κλείσιμο μπαγιονέτ στην κάτω πλευρά του

φίλτρου.

– Τραβήξτε το πτυχωτό φίλτρο προς τα κάτω α?πό το καλάθι

του φίλτρου.

3.2. Περάστε το μπλέ φίλτρο προσεκτικά πάνω από το καλάθι του

φίλτρου.

➙

Βλέπε Οδηγία χειρισμού Αναρροφητήρας HS,

εδάφιο 5.2.

3.3. Οδηγήστε το σωλήνα εκκένωσης F σε αποχέτευση ή σε

κατάλληλο χώρο στο ύπαιθρο.

3.4. Βάλτε το καλώδιο σύνδεσης της αντλίας στην πρίζα K.

Συνδέοντας την αντλία η αντλία εκτελεί μία σύντομη

αυτοδοκιμή.

3.5. Ενεργοποιήστε τον αναρροφητήρα με περιστροφή του

διακόπτη στη θέση »I«.

3.6. Mε το σωλήνα αναρρόφησης E (και ενδεχομένως με

τοποθετημένα εξαρτήματα) αναρροφήστε νερό.

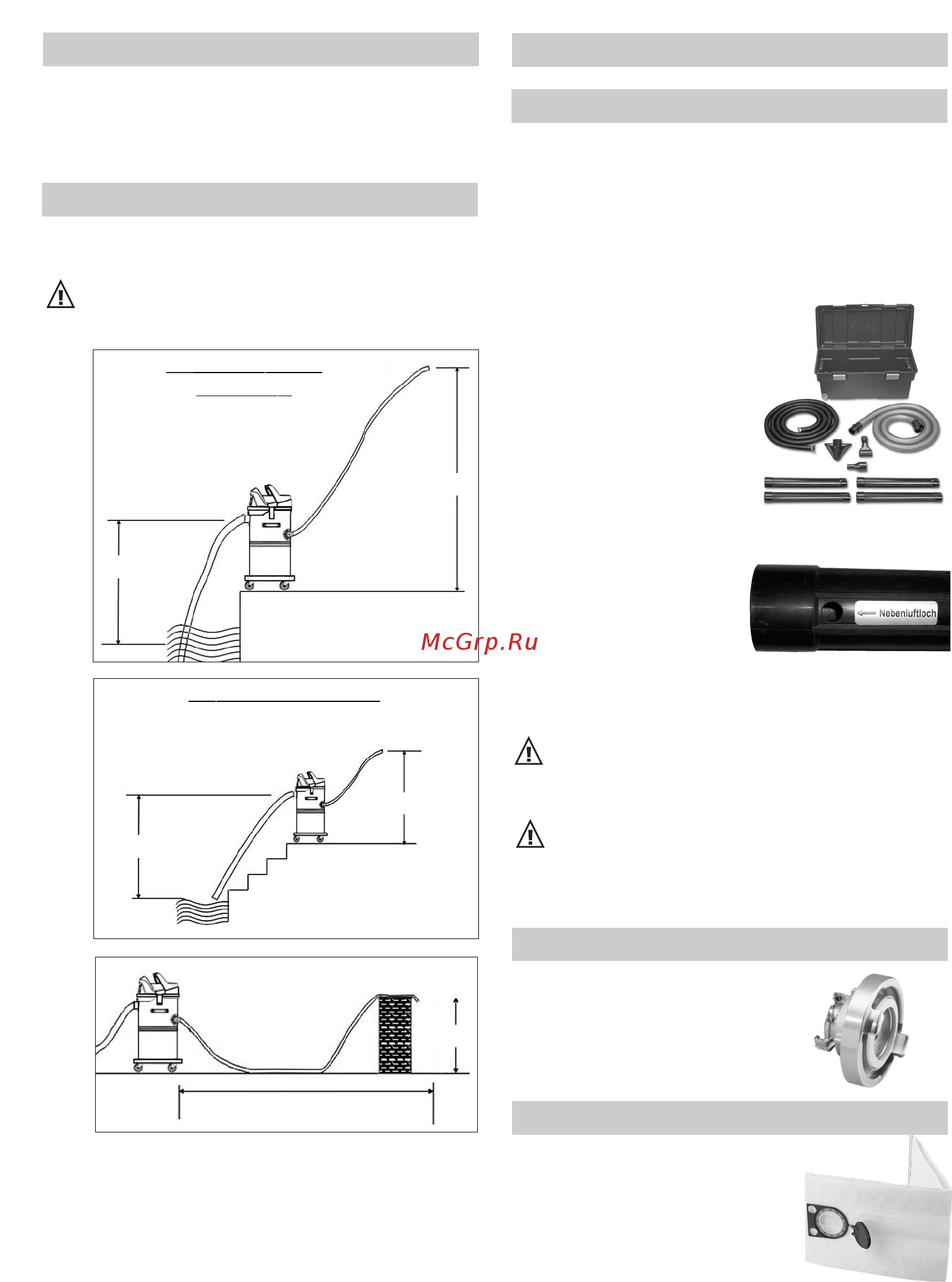

Η αντλία μέσω του σωλήνα αναρρόφησης F αντλεί

αυτομάτως το αναρροφώμενο νερό με ενσωματωμένο

διακόπτη στάθμης, όταν φτάσει μία ορισμένη στάθμη νερού

στο δοχείο.

3.7. Mετά τη λήξη της αναρρόφησης του νερού

παραμένει για τεχνικούς λόγους μία ορισμένη

υπόλοιπη ποσότητα νερού στο δοχείο.

Αυτή η παραμένουσα ποσότητα νερού μπορεί

a) Να εκκενωθεί πλήρως με κλίση ή

b) Να αφαιρεθεί εν μέρει από το δοχείο με πολλαπλή

αφαίρεση και τοποθέτηση του βύσματος της αντλίας

στην κεφαλή αναρρόφησης.

3.8. Εάν επιθυμείτε το διαχωρισμό χοντρών ακαθαρσιών

(μέγεθος κόκκων ≥ 0,5 mm) από το νερό (π.χ. στον

καθαρισμό τεχνητών λιμνών και τις ίνες φυκιών), συνιστούμε

να χρησιμοποιήσετε το συμπαραδιδόμενο σάκο φίλτρου

FSN 80 (424071).

3.9. Εάν επιθυμείτε το διαχωρισμό λεπτών ακαθαρσιών (μέγεθος

κόκκων < 0,5 mm) από το νερό, συνιστούμε να

χρησιμοποιήσετε τη

σακούλα υγρού φίλτρου NFB

(420592).

Κατά την αναρρόφηση χωρίς τα δύο συστήματα φίλτρου να

χρησιμοποιηθεί το μέγιστο μέγεθος διάρευσης της αντλίας

= μέγεθος κόκκων 10 mm.

Η αντλία μπορεί να βουλώσει από ίνες φυκιών. Για

καθαρισμό βλέπε 4.4.
