www.stiebel-eltron.com PSH Comfort | 39

РУССКИЙ

МОНТАЖ

ТЕХНИКА БЕЗОПАСНОСТИ

Те7

хника безопасности

Специфические национальные 7.1

правила техники безопасности

Соблюдайте специфические национальные правила

и предписания относительно подключения водыи

электричества.

Предписания, нормы и положения7.2

DIN EN 60335-2-21 (VDE 0700 Часть 21) —

DIN VDE 0700 Часть 1 —

EN 60335-1 —

DIN EN 61000 3-2/3 (VDE 0838 Часть 2/3) —

DIN EN 55014 -1 /2 (VDE 0875 Часть 14) —

DIN EN 50366 —

Оп8 исание прибора

Прибор представляет собой предусмотренный для —

настенного монтажа бойлер для автоматического нагрева

питьевой воды до температуры 80 °C.

Прибор может обеспечивать горячей водой несколько —

точек отбора.

Вода нагревается в герметичном внутреннем баке. —

В приборе установлены два электрических нагревательных —

элемента. Второй нагревательный элемент подключается

по мере необходимости.

Эмалированный внутренний бак защищен от коррозии —

магниевым защитным анодом.

Теплоизоляция состоит из экологичного вспененного —

полиуретана, пригодного для переработки и вторичного

использования.

Объем поставки8.1

Бойлер с установленной планкой для подвешивания —

Предохранительный клапан —

Настоящее руководство по эксплуатации и монтажу —

Мо9 нтаж

Условия для монтажа9.1

Прибор предназначен для монтажа в отапливаемом

помещении на стене рядом с главной точкой отобора.

Монтаж вне здания не допускается.

Соблюдайте следующие предписания и указания:

Помещение, например, ванная или кухня, должно —

отапливаться

Стена, на которую устанавливается прибор, должна —

быть вертикальной и прочной. Учитывайте при этом вес

заполненного водой прибора.

Рядом с прибором должен находиться соответствующий —

слив для отвода излишков воды, образующихся

в результате теплового расширения.

Питание, а также линии холодной и горячей воды должны —

быть пригодны для монтажа прибора.

Мо10 нтаж

Монтаж прибора10.1

Монтаж с заменой10.1.1

Планка для подвешивания, закрепленная на приборе,

оснащена пазами для крючков, обеспечивающими

в большинстве случаев монтаж на уже существующие

настенные шпильки предыдущего прибора.

Монтаж прибора10.1.2

Положение винтов, требующихся для монтажа, изображено

на рисунке в главе «Технические данные».

Используйте для монтажа в соответствии с конструкцией

стены соответствующие дюбели, а также болты или шпильки

М8 с шайбами и гайками.

Разметьте оба крепежных отверстия для навесной планки

на стене для монтажа.

Просверлите два отверстия в стене.

При сверлении учитывайте проходящие

в стене кабели питания и каналы.

Установите дюбели и болты/шпильки.

Вверните головки болтов или гайки настолько, чтобы »

между головкой болта/гайкой и стеной оставался зазор

около 10 мм.

Повесьте прибор с планкой для подвешивания на болты/

шпильки.

Учитывайте вес порожнего прибора. В зависимости от

размера прибора подвешивать необходимо вдвоем!

Выровняйте прибор вертикально.

Затяните все болты/гайки. »

Патрубок для воды10.1.3

При подключении воды соблюдайте требования настоящего

руководства, а также специфические национальные нормы

и правила.

Если давление воды выше 0,5 МПа (5 бар), на

линии подачи холодной воды необходимо

устанавливать редуктор.

Подключение воды осуществляется скрыто (герметично)

для снабжения водой нескольких точек отбора. Прежде чем

подключать линию холодной воды к бойлеру, пропустите

через нее достаточное количество воды, чтобы в бойлер или

в предохранительный клапан не попали инородные тела.

Подключите бойлер в соответствии со следующей схемой. »

32 546

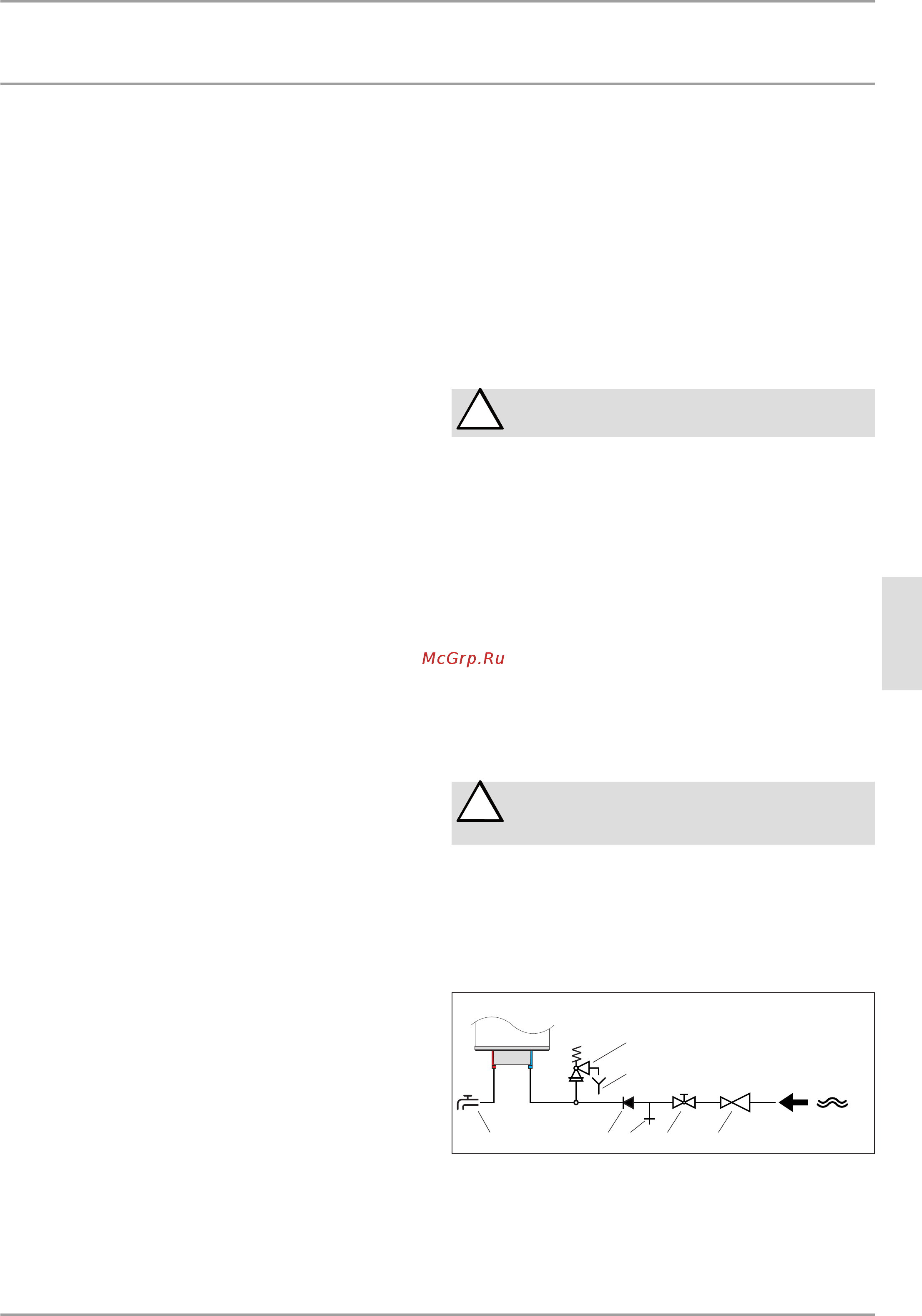

Схема подключения воды

26_02_07_0075

1 Предохранительный клапан

2 Обратный клапан

3 Контрольный клапан

4 Запорный клапан

5 Редуктор

6 Точка отбора

7 Сливная воронка с сифоном
