Возможности подключений

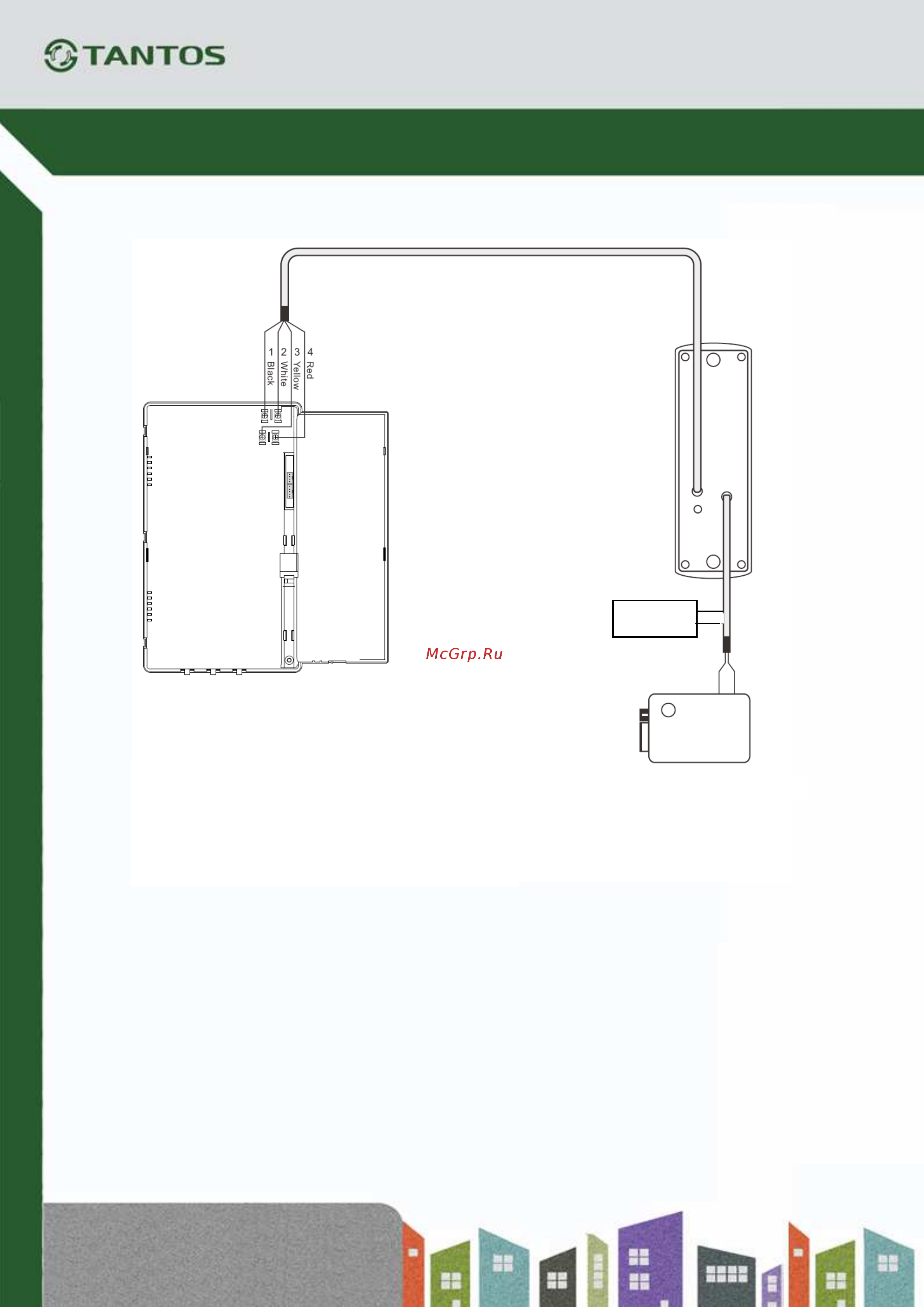

1. Подключение одной панели и одного монитора

Подключение вызывной панели может производится, как к винтовым контактам, так и к 4-

х проводному шлейфу с разъемом. Назначение контактов разъема следующее:

1. Красный – Аудио

2. Синий – Общий

3. Желтый – Питание 12В

4. Белый - Видео

Примечания

• При монтаже сначала вытащите вилку питания из розетки. Произведите все

соединения, после чего включите вилку в розетку.

• Длина соединительных проводов не должна превышать 30 метров

•

Для достижения наилучшего качества изображения мы рекомендуем использовать

кабель 4х0,75 кв.мм

Панель

Электро замок

БП 12В

Монитор

Электро замок

1. Общий

2. Аудио

3. Видео

4. Питание 12В
