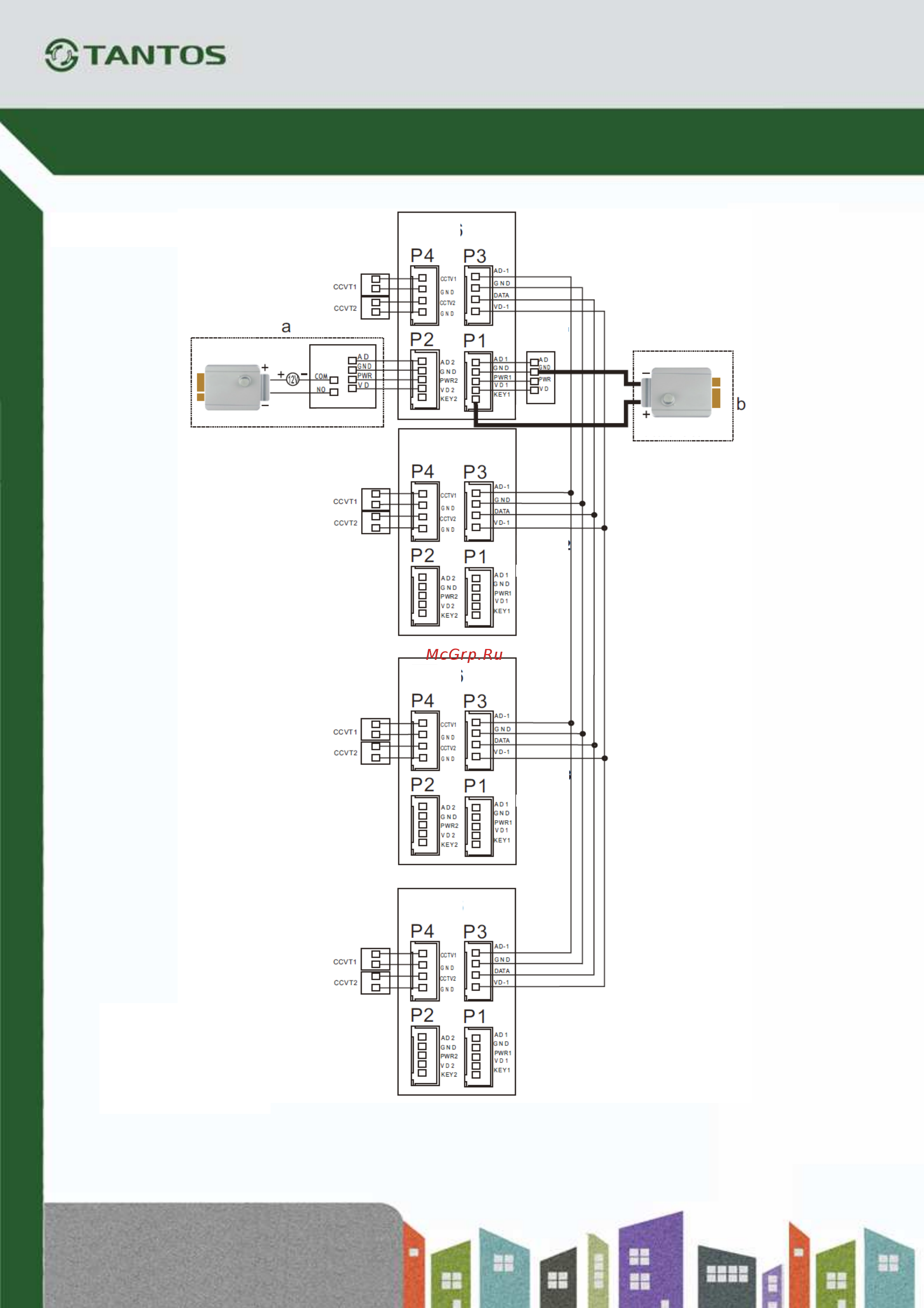

Схемы подключения

Примечание:

Выход KEY является импульсным, т.е. при нажатии кнопки открывании замка через этот

выход происходит разряд конденсатора 2200мкФх12В.

Вариант 1

Электро замок

Панель 2

Электро замок

Панель 1

AD: Аудио

VD: Видео

PWR: Питание

GND: Общий

DATA: Шина данных

CCTV: Видеокамера

Комната 4

Комната 3

Комната 2

Комната 1
