Схемы подключения

Примечания:

Подключение замка к панели: замок (№1 на схеме) + блок питания для замка

Подключение замка к монитору: замок (№2 на схеме) + сигнал от монитора (замок с малым потреблением)

Разъем подключения монитора TEL-A/B имеется только на модели с подключением к телефонной линии.

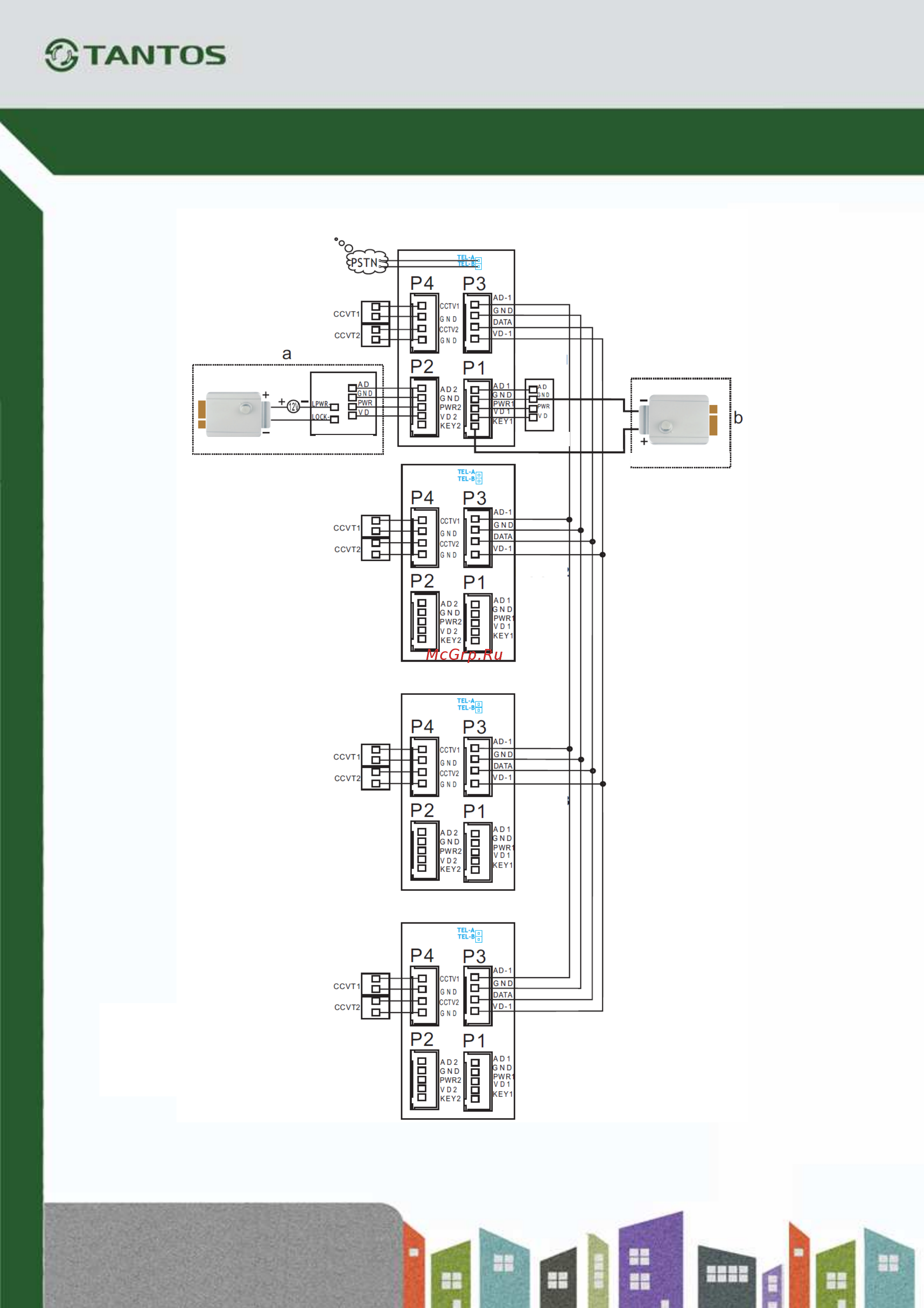

Схема 1

Электро замок 1

Панель 2

Электро замок

Панель 1

AD: Аудио

VD: Видео

PWR: Питание

GND: Общий

KEY1/2: Сигнал на замок

Комната 4

Комната 3

Комната 2

Комната 1
