Введение и описание функций

1. Для вызова абонента нажмите кнопку вызова на вызывной панели.

2. Для разговора с посетителем – снимите трубку.

3. Для открывания замка используйте кнопку открывания двери.

4. Вызывная панель соединяется с трубкой двумя проводами, без соблюдения

полярности, полярность следует соблюдать, если подключается более чем одна

трубка.

5. Возможно подключение до 3-х трубок параллельно с одной вызывной панелью

6. Трубка питается от электросети 220 В переменного тока.

7. Трубка совместима с большинством вызывных панелей типа AVC-1xxx, JSB-Axx

Клеммы подключения:

Клемма 1 подключается к клемме 1 вызывной панели

Клемма 2 подключается к клемме 2 вызывной панели

Клеммы 3 и 4 – Нормально-разомкнутые контакты кнопки открывания замка.

Схемы подключения

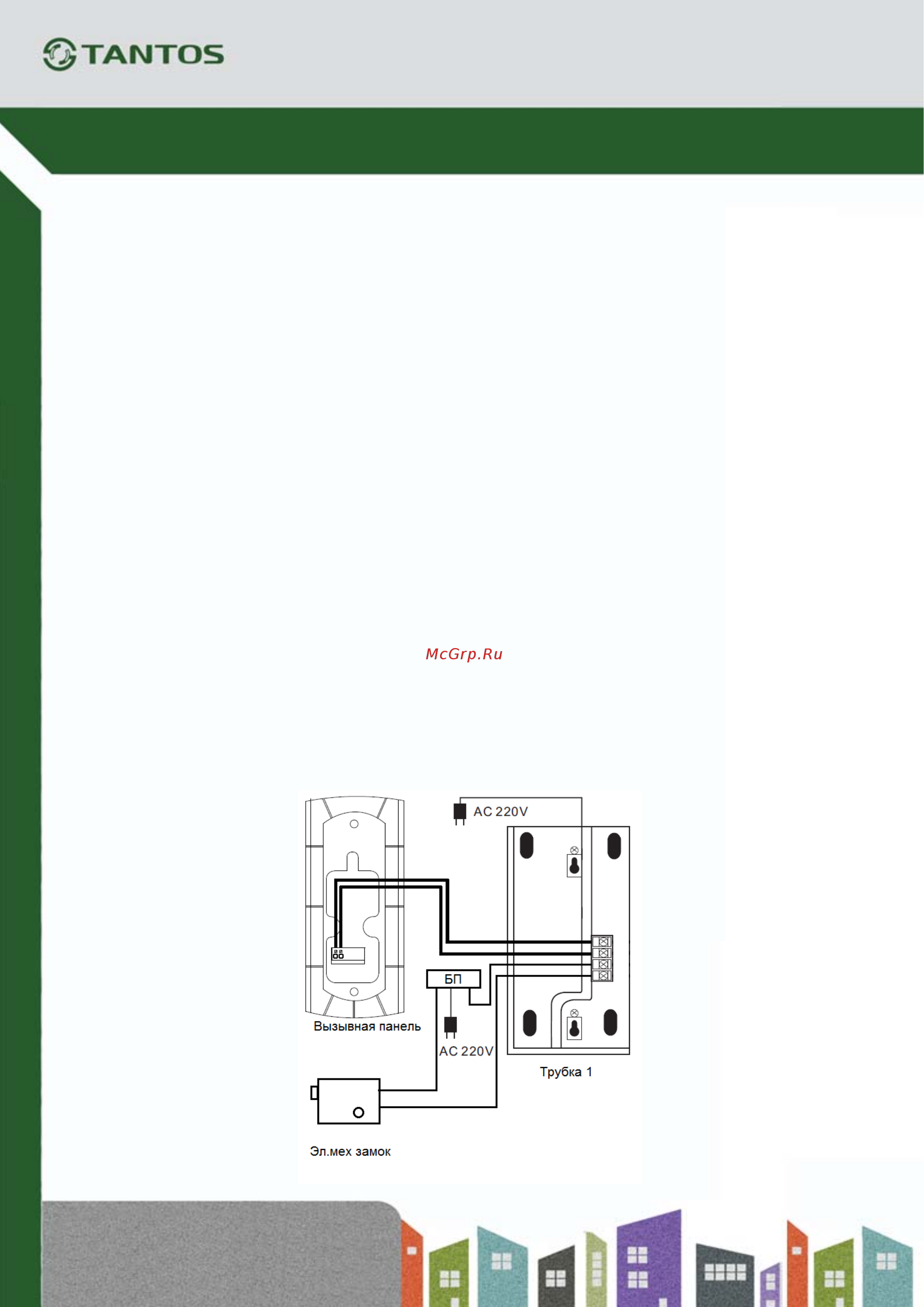

Схема подключение одной трубки и вызывной панели
