Использование бетоносмесителя и

обслуживание

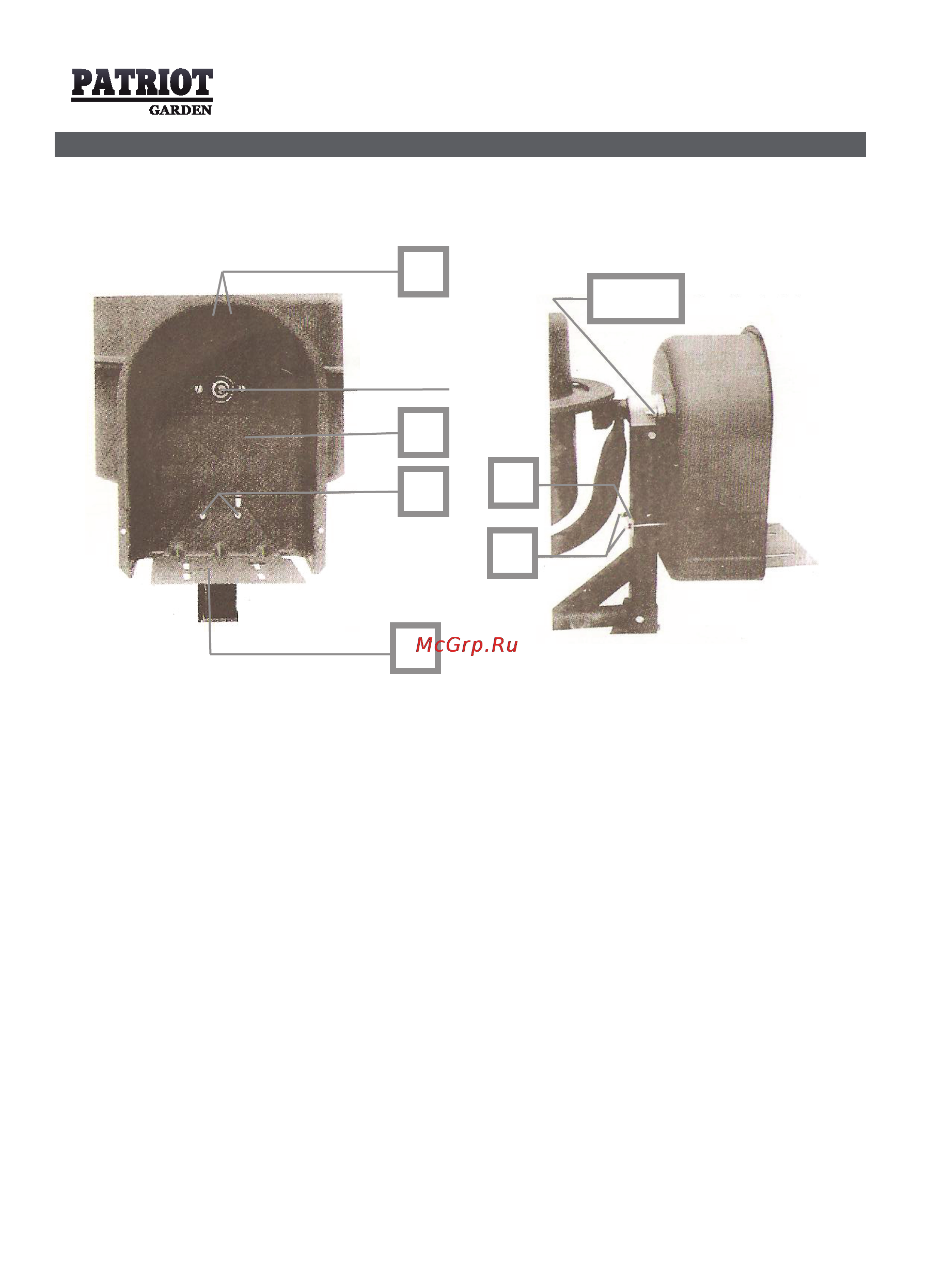

16. Прикрепите корпус мотора (двигателя) (58) к раме, используя соответ-

ствующий винт (60), шайбу (59) и гайку (63).

17. Прикрепите основание для крепления двигателя (55) к внешней

стороне корпуса двигателя (58), используя шестигранный болт (74),

шайбу (76), шестигранную гайку (75) и хомут (61). Закрепите так, чтобы она

держалась на месте. Смотрите фото выше.

Примечание: Если двигатель (52) установлен, основание для крепления

двигателя должно быть отрегулировано (выше-ниже) так, чтобы натянуть

ремень (68).

18. Установите двигатель (52) на основание крепления двигателя, пропу-

стив силовой кабель через внешний корпус (64). Смотрите фото на следу-

ющей странице.

19. Закрепите двигатель на основании для крепления двигателя, исполь-

зуя шестигранный болт (56), шайбу и шестигранную гайку. Затяните все

четыре шестигранные гайки. Затем, при дальнейшей регулировке, двига-

тель будет двигаться вперед или назад.

Вал шестерни

63,59
