ALLIGATOR “BILARM” D-830 “Инструкция по установке” rev. B © Saturn Marketing Ltd.

Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-

временно отключит вход датчика удара, вход дополнительного датчика и триггер капота/багажника для то-

го, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как ба-

гажник будет закрыт, система опять автоматически возьмет эти

цепи под охрану.

Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-

пользоваться только для управления катушкой дополнительного реле.

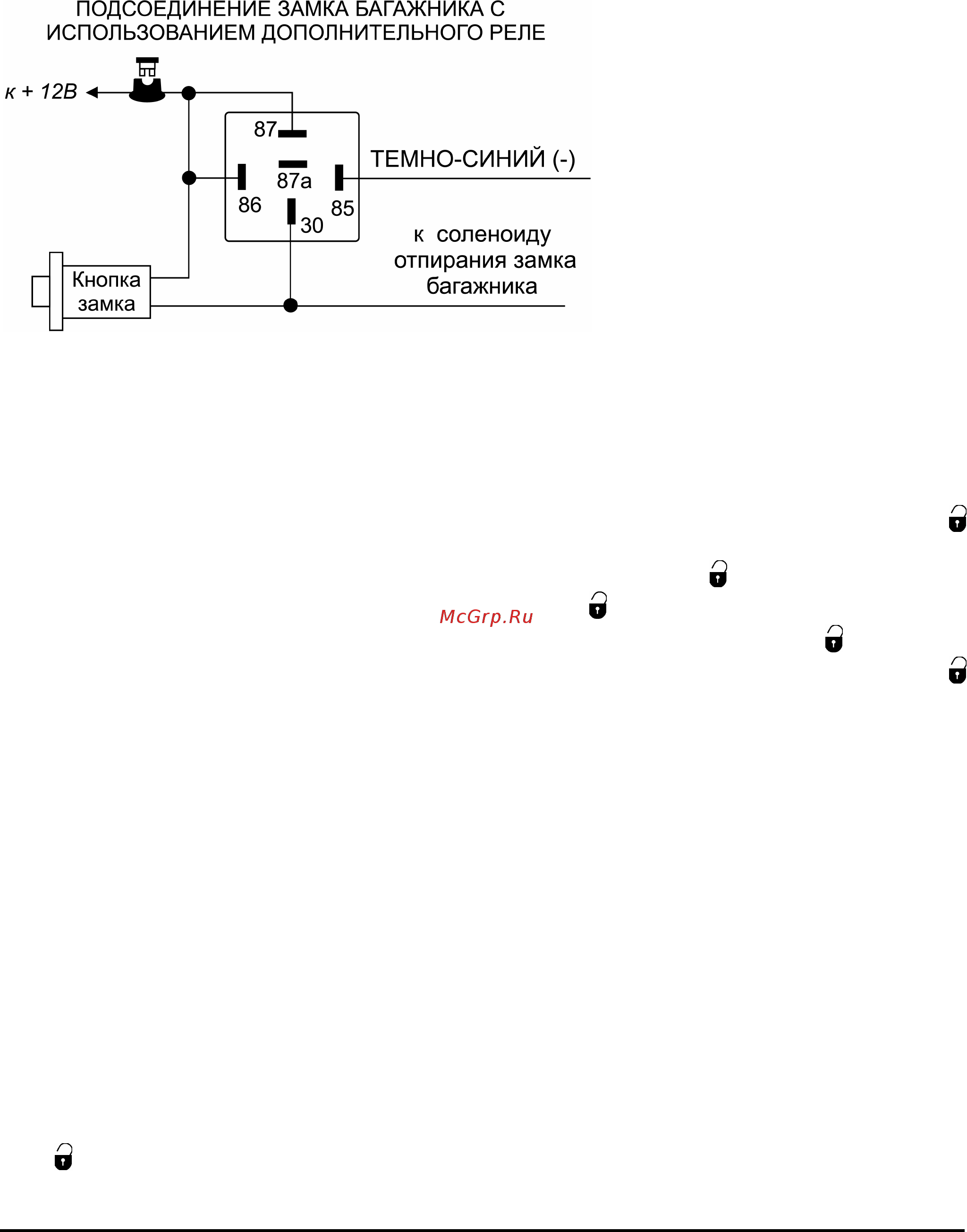

Подсоединение: Подсоедините ТЕМ-

НО-СИНИЙ провод к контакту № 85 до-

полнительного 30А реле, подсоедините

контакт № 86 реле к +12В. Подсоедини-

те остальные контакты реле как показа-

но на

схеме или в соответствии с вы-

бранной функцией канала 2 системы.

ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка ба-

гажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основно-

го блока системы.

2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-

ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом

случае может быть

запрограммирован при установке системы (программируемая функция № 19) как:

♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка

(кнопка 2) передатчика удерживается в нажатом положении, но не более 25 секунд;

♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки

передатчика на 3 секунды

и работающий до следующего нажатия и удерживания кнопки

передатчика на 3 секунды.

♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки

передатчика

на 3 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания кнопки

передатчика на 3 секунды.

В любом из описанных выше случаев:

♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-

ном режиме охраны, при включенном или при выключенном зажигании и т.д.);

♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания

системы, в

режиме охраны система автоматически отключит вход датчика удара, вход дополнительного

датчика и вход зажигания на все время, пока выход канала 2 активизирован, + еще 3 секунды. Если вход

одного из датчиков или вход зажигания остается активным после окончания работы выхода 2-го канала

– данная зона будет обойдена, сирена подаст 3 сигнала, а указатели поворота включатся 3

раза.

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 85 дополнительного 30А реле, под-

соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной

функцией Канала 2 системы.

3) Вы можете также использовать выход дополнительного канала 2 системы (ТЕМНО-СИНИЙ провод) для

того, чтобы система подавала питание на замок зажигания в течение определенного времени. В этом

случае Вы сможете ставить систему в режим охраны с заведенным двигателем, не оставляя

ключи в замке зажигания (если включена программируемая функция № 14):

♦ Перед

выключением зажигания активизируйте выход канала 2 системы нажатием и удерживанием кноп-

ки

передатчика на 3 секунды. Система начнет подавать напряжение на замок зажигания в обход клю-

ча зажигания.
