www.timberk.com • электрический накопительный водонагреватель

1. Электрический водонагреватель следует устанавливать на проч-

ной стене. Если прочность стены не позволяет удерживать вес, рав-

ный двойному весу общего веса водонагревателя, полностью запол-

ненного водой, его следует устанавливать на специальной опоре.

2. После того, как вы выбрали правильное место установки водона-

гревателя, определите точки для отверстий под распорные болты с

крюками (определяются в соответствии со спецификацией прибора,

который вы выбрали). Просверлите в стене два отверстия соответ-

ствующей глубины с использованием сверла, подходящего по разме-

ру под распорные болты, прилагаемые к водонагревателю,

вставьте винты, поверните крюк вверх, плотно затяните гайки и затем

повесьте электрический водонагреватель на эти крюки

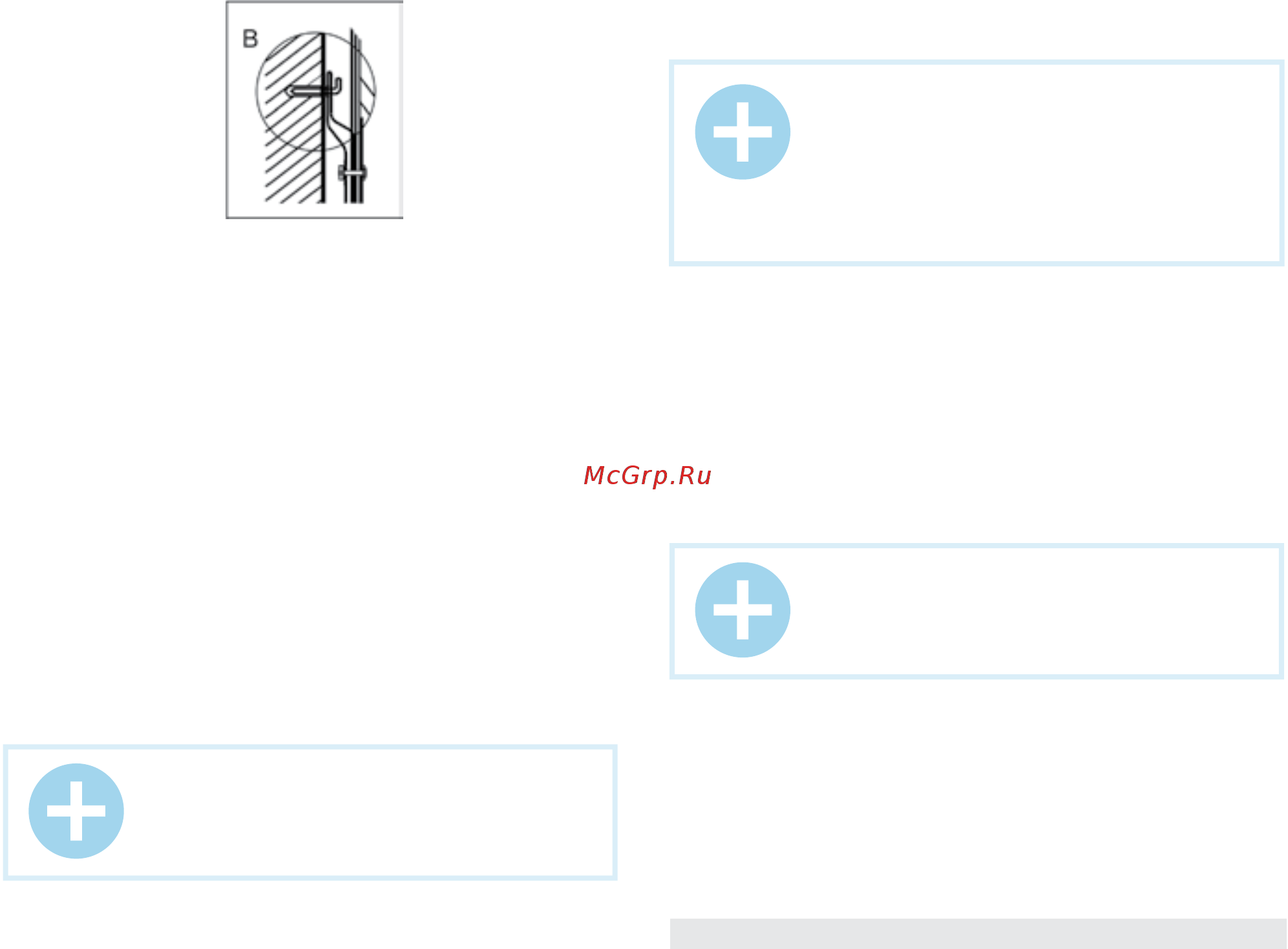

(см. Рис.5).

3. Прикрепите сетевую розетку к стене. Требования к розетке следу-

ющие: 230V/16A, однофазная, трёхпроводная. Рекомендуется разме-

стить розетку с правой стороны выше водонагревателя.

4. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света

и недоступном для попадания влаги. Однако для снижения потерь

тепла в трубопроводах место установки водонагревателя должно

находиться как можно ближе к месту использования горячей воды.

Рис. 5

ПРИМЕЧАНИЕ:

В местах или на стене, куда может попасть вода,

высота установки электрической розетки должна

быть не менее 1,8 м.

ПРИМЕЧАНИЕ:

Между предохранительным клапаном и входным

патрубком нельзя монтировать дополнительные

приспособления, например, отсечной кран.

Подключение к водопроводной магистрали

1. Нагреватель подключается к водопроводной сети с давлением ми-

нимум 0,1 МПа, максимум 0,7 МПа

2. Для подключения водонагревателя к водопроводу применяются

трубы диаметром G1/2.

3. Для предотвращения протечки при подсоединении труб используйте

резиновые уплотнительные прокладки на резьбовых окончаниях труб.

4. На входной патрубок обозначенный голубым цветом и стрелкой

направления течения воды накрутите предохранительный клапан так,

чтобы течение воды совпадало с направлением стрелки на корпусе

клапана. На отверстие сброса давления предохранительного клапана

(см. рис. 11) оденьте дренажную трубку для отвода воды (возможно

появление при нагревании) в канализацию.

5. Нагреватель со смонтированным клапаном подключить к водопро-

водной сети - в месте подведения воды установить отсечной кран.

6. К выходному патрубку, обозначенному красным цветом, подсоеди-

нить желаемое количество точек потребления.

7. Открыть отсечной кран и один из разборных кранов. После напол-

нения резервуара, о чем свидетельствует вытекание воды из разбор-

ного крана, закрыть разборный кран и проверить герметичность всех

соединений.

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действу-

ющим таким образом, что давление воды в во-

донагревателе, соответствует давлению воды в

водопроводной магистрали. Если в магистрали

давление превышает 0,7 МПа, то следует смонти-

ровать перед водонагревателем редуктор давле-

ния, чтобы давление не превышало 0,7 МПа.
