www.timberk.com • электрический накопительный водонагреватель

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

1 - Левая комбинированная защитная крышка

2 - Внутренний резервуар

3 - Система переливов

4 - Верхняя часть патрубка забора горячей воды

5 - Нагревательный элемент

6 - Правая комбинированная защитная крышка

7- Трубка температурного датчика

8 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А

Рис. 3

Рис. 4

9 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно слабое подтекание воды из отверстия аварийного

слива. Это нормально)

10 - Входной патрубок с рассекателем

11 - Патрубок выхода горячей воды

12 - Патрубок резервного слива воды (может быть использован для

слива воды в момент чистки внутренней поверхности резервуара при

его техническом обслуживании и замены анода)

13 - Защитный магниевый анод (при его отсутствии отверстие выполня-

ет роль резервного слива воды)

14 - Теплоизоляционный слой из пенополиуретана

15 - Внешний декоративный корпус

16 - Сетевой шнур с эл. вилкой и УЗО

17 - Панель управления

18 - Пульт управления (для серий FSM6)

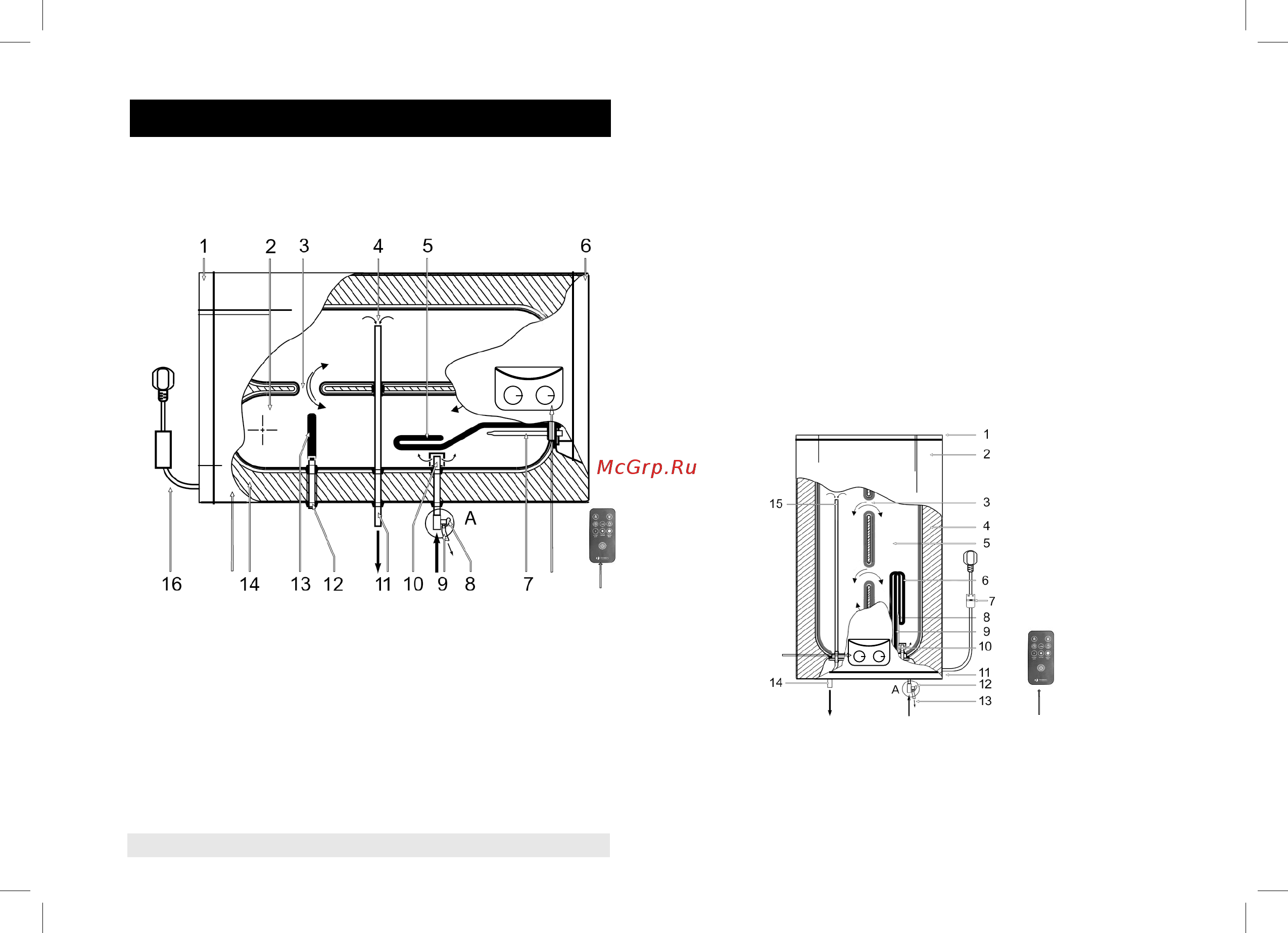

На рис. 3 представлено устройство водонагревателя горизонтального

типа на примере серии FSM4. На рис. 4 представлено устройство водо-

нагревателя вертикального типа на примере серии FSM3

Серия FS6/FSM4

Серия FS5/FSM3

Выход

Вход

Выход

Вход
