www.timberk.com • электрический накопительный водонагреватель

слив воды

* *

слив воды

FSM6/FSM4

горизонтальное положение

FSM5/FSM3

вертикальное положение

1. Сетевой шнур с УЗО

2. Выходной патрубок

3. Кран регулировки потока горячей воды*

4. Смеситель*

5. Душевая насадка*

6. Кран регулировки потока холодной воды*

7. Сливная трубка

8. Комбинированный предохранительный клапан

9. Входной патрубок

10. Магниевый анод-патрубок для слива воды

11. Отсечной кран водопроводной магистрали*

12. Водопроводная магистраль

* не входит в комплект поставки

1. Сетевой шнур с УЗО

2. Смонтированный водонагреватель

3. Комбинированный предохранительный клапан

4. Кран входа холодной воды *

5. Смеситель *

6. Душевая насадка *

7. Отсечной кран водопроводной магистрали*

8. Сливная трубка

9. Водопроводная магистраль

10. Ванна *

11. Тройник*

Рис. 6

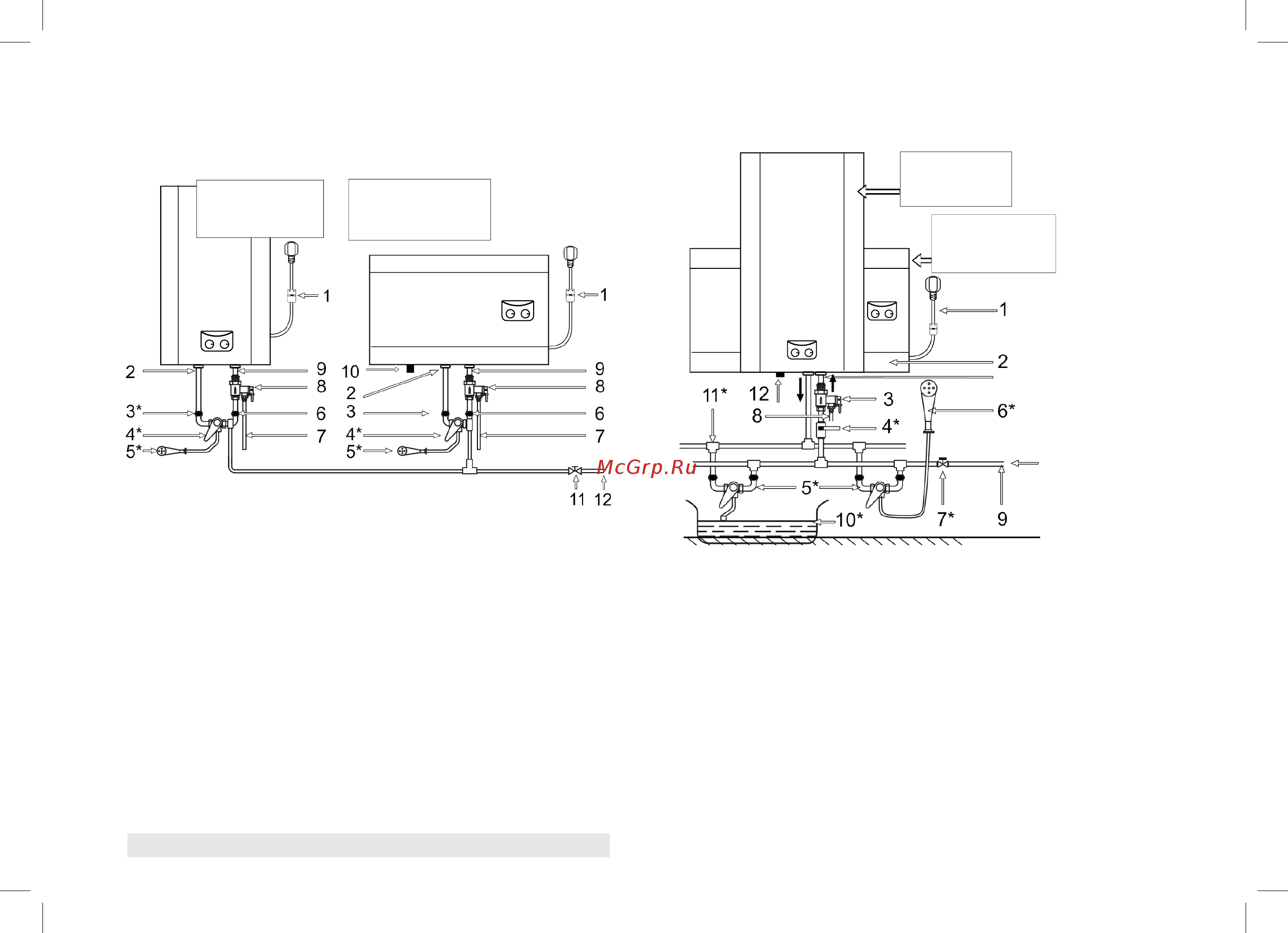

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления

представлен на рис. 5 на примере серии FSM3/4

Способ монтажа водонагревателя для нескольких точек потребле-

ния на примере серии FSM3/4 представлен на рис. 6.

Рис. 5

водопроводная магистраль

FSM6/FSM4

горизонтальное положение

FSM5/FSM3

вертикальное положение
