6. КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1шт.

2. Анкерный болт - 2шт.

3. Предохранительный клапан - 1шт.

4. Руководство по эксплуатации и гарантийный талон - 1шт.

5. Упаковка - 1шт.

Вертикальная

установка

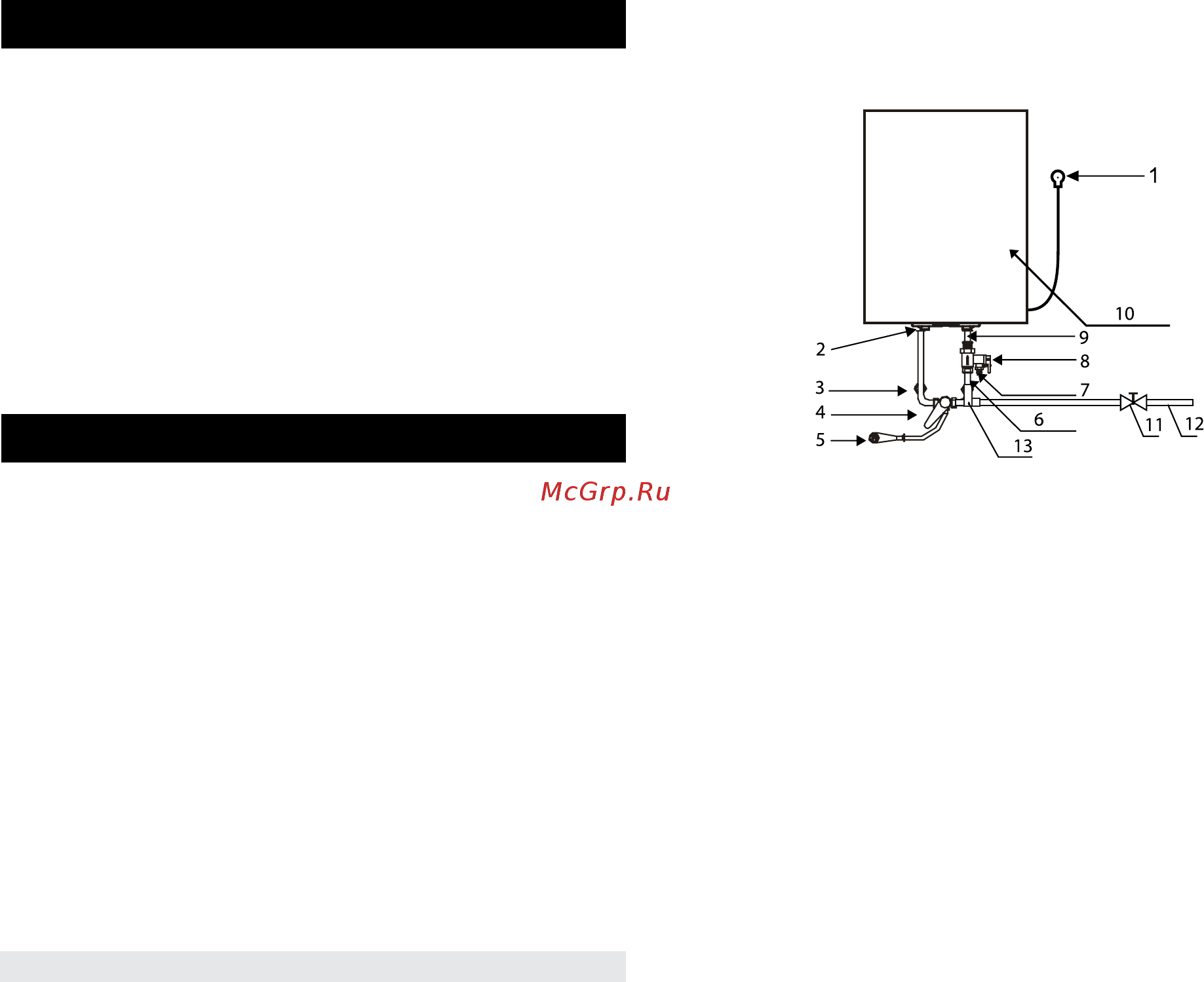

1. Сетевой шнур с вилкой

2. Выходной патрубок

3. Кран регулировки потока горячей воды*

4. Смеситель*

5. Душевая насадка*

6. Кран регулировки потока холодной воды*

7. Отверстие для сброса давления

8. Обратный предохранительный клапан

9. Входной патрубок

10. Водонагреватель

11. Отсечной кран водопроводной магистрали*

12. Водопроводная магистраль

13. Тройник*

*-не входит в комплект поставки

Рис. 5

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления пред-

ставлен на рис. 5.

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной

стене.

2. Стена, на которой устанавливается электрический водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.

3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.
