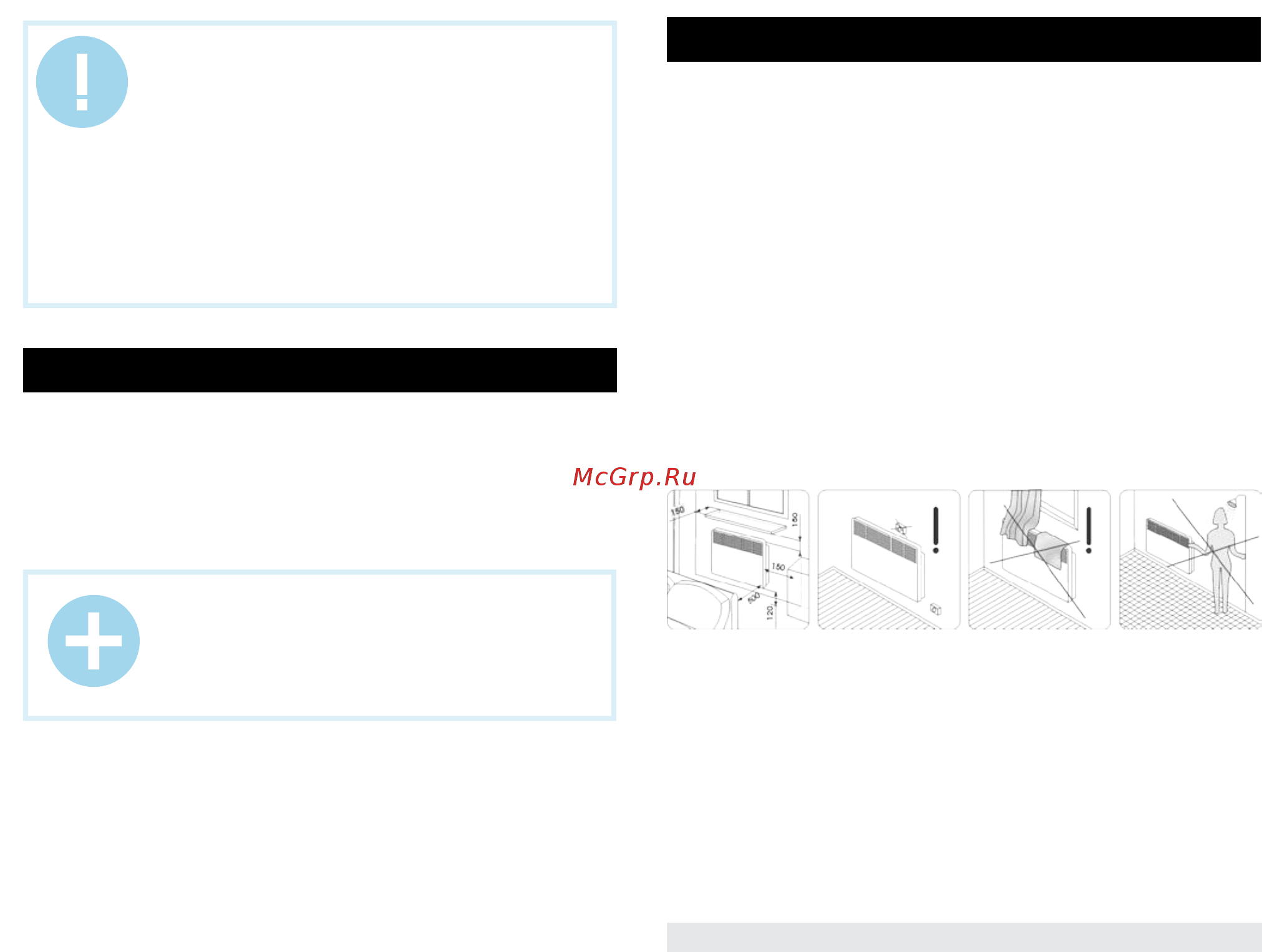

![Timberk tec.e0 m 1000 Инструкция по эксплуатации онлайн [5/20] 201169](/views2/1239614/page5/bg5.png)
www.timberk.com • электрический конвектор
5
ВНИМАНИЕ!
Производитель оставляет за собой право для раз-
ных партий поставок без предварительного уве-
домления изменять комплектующие части изделия
(включая заливаемые \ засыпаемые составляющие),
не влияя при этом на основные технические пара-
метры изделия или улучшая их, а также не нарушая
изменениями принятые на территории страны про-
изводства \ транзита \ реализации стандарты каче-
ства и нормы законодательства.
Это может повлечь за собой изменение веса и габа
-
ритов изделия, но не более чем на +\- 5-20% (могут
отличаться для разного вида изделий).
5. КОМПЛЕКТ ПОСТАВКИ
6. УСТАНОВКА
1. Конвектор - 1 шт.
2. Опорные ножки - 2 шт.
3. Комплект настенной установки – 1 шт.
4. Руководство по эксплуатации с гарантийным талоном - 1 шт.
5. Упаковка -1 шт.
Установка конвектора на стену.
1. Раскройте заводскую упаковку и аккуратно извлеките из неё при-
бор и комплект настенной установки.
2. Удалите уплотнители из пенопласта с краёв прибора и освободите
его от полиэтилена.
3. В соответствие с рис. 4, 5 определите место установки конвектора
с соблюдением минимальных расстояний от предметов и минималь-
ного расстояния от пола.
4. Поочередно приложите к стене кронштейны из комплекта настен-
ной установки и поставьте видимые матки в крепежных отверстиях.
5. Просверлите отверстия необходимого диаметра по меткам крепле-
ния, вставьте дюбели*, приложите кронштейны и закрутите устано-
вочные винты*, закрепив тем самым кронштейн на стене (см рис. 3).
6. Ослабьте крепежные винты в верхней части кронштейнов и уста-
новите конвектор на кронштейн, соединив 2 щелевых отверстия на
ПРИМЕЧАНИЕ:
Для улучшения качества продукции, конструкция
и технические характеристики конвектора, а так
-
же его комплектация могут быть изменены про-
изводителем без предварительного уведомления.
Рис. 2
Размеры указаны в милиметрах
задней части конвектора с 2 выступами на кронштейнах (рис. 3).
7. Для фиксации конвектора закрутите крепежные винты, располо-
женный в верхней части кронштейна по часовой стрелке.
9. Чтобы снять конвектор, повторите вышеуказанные действия в об-
ратном порядке.
