www.timberk.com • электрический накопительный водонагреватель

6. КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Внешний корпус

2. Внутренний резервуар

3. Ручка термостата

4. Патрубок выхода горячей воды

5. Сетевой шнур

6. Входной патрубок

7. Теплоизоляция

8. Нагревательный элемент (ТЭН)

9. Защитный магниевый анод

10. Термометр

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной

стене.

2. Стена, на которой устанавливается электрический водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.

3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.

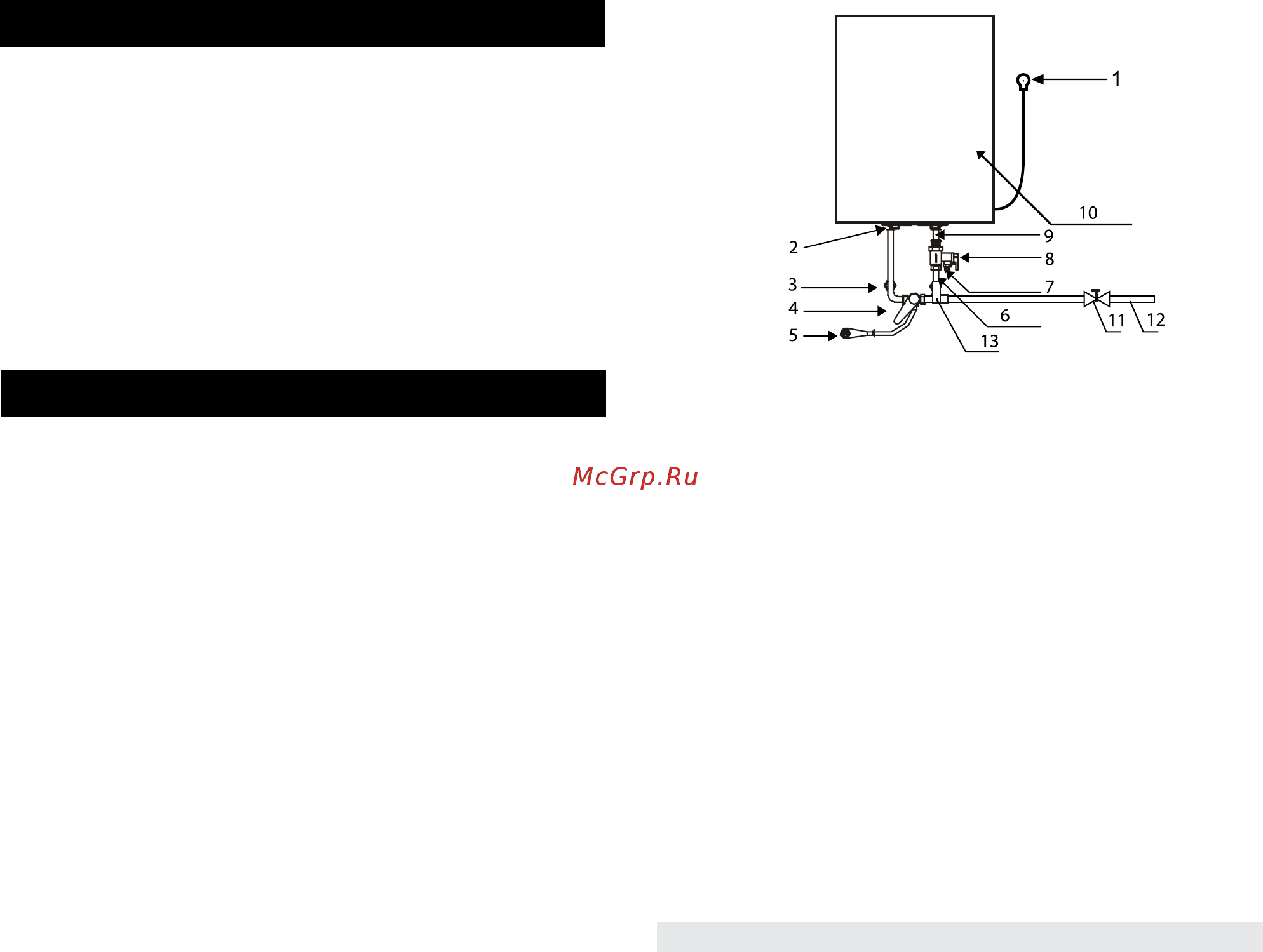

Вертикальная

установка

1. Сетевой шнур с вилкой

2. Выходной патрубок

3. Кран регулировки потока горячей воды*

4. Смеситель*

5. Душевая насадка*

6. Кран регулировки потока холодной воды*

7. Отверстие для сброса давления

8. Обратный предохранительный клапан

9. Входной патрубок

10. Водонагреватель

11. Отсечной кран водопроводной магистрали*

12. Водопроводная магистраль

13. Тройник*

*-не входит в комплект поставки

Рис. 5
