www.timberk.com • электрический накопительный водонагревательwww.timberk.com • электрический накопительный водонагреватель

1918

Таблица 2

Наимено-

вание

Ед.

изм.

SWH FSP1 30 V/

SWH FSP2 30 H

SWH FSP1 50 V/

SWH FSP2 50 H

SWH FSP1 80 V/

SWH FSP2 80 H

SWH FSP1 100 V/

SWH FSP2 100 H

Номини-

нальное

напряжение

В/Гц 230~/50 230~/50 230~/50 230~/50

Номинальная

сила тока

A 8.7 8.7 8.7 8.7

Номинальная

потребляемая

мощность

Вт 2000 2000 2000 2000

Мощность по

ступеням

Вт 800/1200/2000 800/1200/2000 800/1200/2000 800/1200/2000

Объем л 30 50 80 100

Номинальное

давление

МПа 0,7 0,7 0,7 0,7

Класс защиты – I I I I

Класс влаго-

защиты

– IPX4 IPX4 IPX4 IPX4

Время нарева

при Δ 30 ºC

мин 21 43 64 79

Размеры

прибора

мм 550x435x238 855x435x238 991x493x270 1190x493x270

Вес кг 9,8 13,4 18,9 23,4

Фактическое

годовое

потребление

электроэ-

нергии

кВт•ч 335,8 452,6 481,8 518,3

Постоянные

суточные

потери

кВт•ч /

сут

0,98 1,23 1,33 1,45

Размерные характеристики

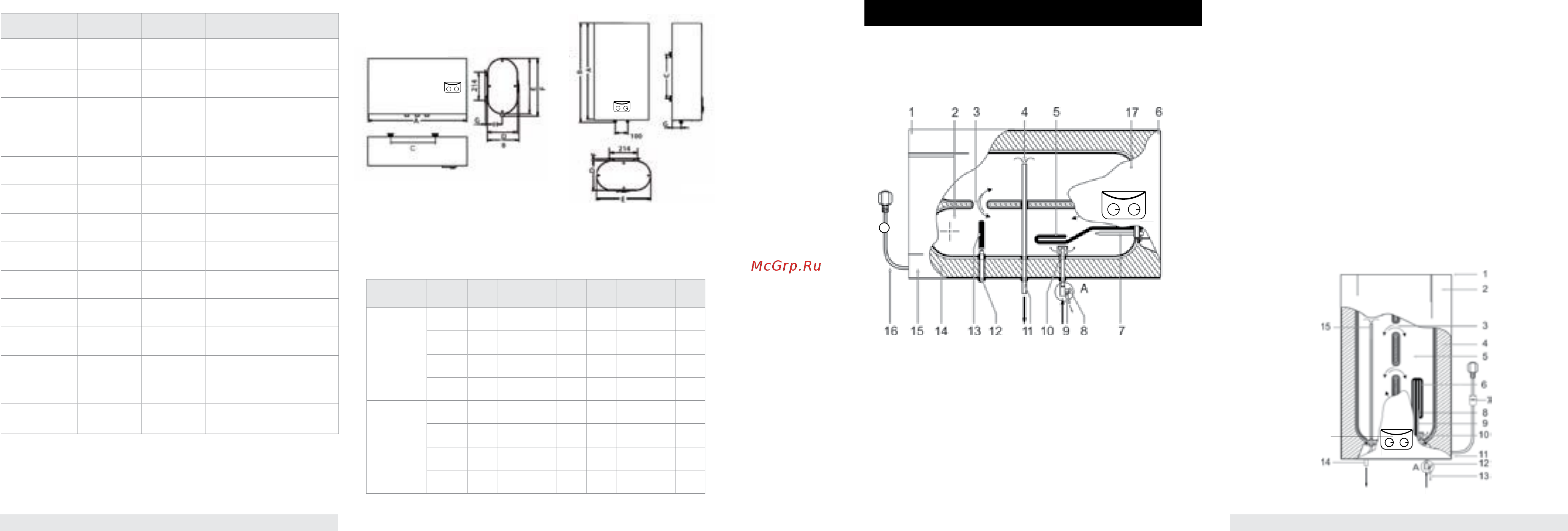

Размерные характеристики водонагревателя (в мм) согласно рис. 1,

рис. 2 приведены в таблице 3.

Таблица 3

Рис. 1

Серия FSM1/FSQ1

Серия FSM2/FSQ2

Рис. 2

Объем, л A B C D E F G H

SWH FSL1/

SWH FSP1 серии

30 550 570 240 238 435 20 73 -

50 855 875 500 238 435 20 73 -

80 991 1011 450 270 493 20 91,5 -

100 1190 1210 550 270 493 20 91,5 -

SWH FSL2/

SWH FSP2 серии

30 550 266 240 238 435 450

20 73

50 855 266 500 238 435 450 20 73

80 991 298 450 270 493 510 20 91,5

100 1190 298 550 270 493 510 20 91,5

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

1 - Левая комбинированная защитная крышка

2 - Внутренний резервуар

3 - Система переливов

4 - Верхняя часть патрубка забора горячей воды

5 - Нагревательный элемент

6 - Правая комбинированная защитная крышка

7- Трубка датчика термостата и датчика температуры**

8 - Комбинированный предохранительный клапан (требуется обяза-

тельная установка на патрубок подачи холодной воды) Поз. А

Рис. 3

Рис. 4

9 - Аварийный слив избыточного давления воды ( при работе водона-

гревателя возможно слабое подтекание воды из отверстия аварийного

слива. Это нормально)

10 - Входной патрубок с рассекателем

11 - Патрубок выхода горячей воды

12 - Патрубок резервного слива воды (может быть использован для

слива воды в момент чистки внутренней поверхности резервуара при

его техническом обслуживании и замены анода)

13 - Защитный магниевый анод (при его отсутствии отверстие выполня-

ет роль резервного слива воды)

14 - Теплоизоляционный слой из пенополиуретана

15 - Внешний декоративный корпус

16 - Сетевой шнур с эл. вилкой и УЗО*

17 - Панель управления

*В зависимости от партии товара УЗО может быть расположено не в составе сетевого

шнура

** Датчик температуры доступен только для водонагревателя серии FSP1

На рис. 3 представлено устройство водонагревателя горизонтального

типа серии FSL2/FSP2. На рис. 4 представлено устройство водонагре-

вателя вертикального типа серии FSL1/FSP1

Серия FSL2/FSP2

Серия FSL1/FSP1

Выход

Вход

Выход

Вход

Серия FSL2/FSP2

Серия FSL1/FSP1
