Клапан нужно монтировать непосредственно перед водонагревателем в трубу

холодной воды, с соблюдением направления потока, отмеченного стрелкой.

Сливная труба должна располагаться вертикально вниз, а кнопка для выпуска

воздуха должна быть легко доступной. Направление потока воды по порядку

включает в себя клапан обратного хода и предохранительный клапан, а также

сливную трубу, которую нужно оставить открытой по направлению воздуха!

Предохранительный клапан по заводской настройке открывается при давлении 6,3

– 6,7 бар, в этом случае вода из сливной трубы капает. Эту воду в соответствии со

схемой № 2 (5) нужно вывести в водосточную трубу.

Переустановка запрещается! Опасно!

Если давление воды в сети хотя бы временно превысит значение 6 бар, перед

водонагревателем нужно встроить клапан снижения давления. О приобретении и

установке клапана должен заботиться потребитель.

Клапан снижения давления нужно монтировать перед комбинированным

клапаном.

К водонагревателю можно подключить нужное число ответвлений и смесительных

кранов.

Попадание горячей воды из крана назад в водосистему препятствуется клапаном

обратного хода. (Он не является принадлежностью водонагревателя.)

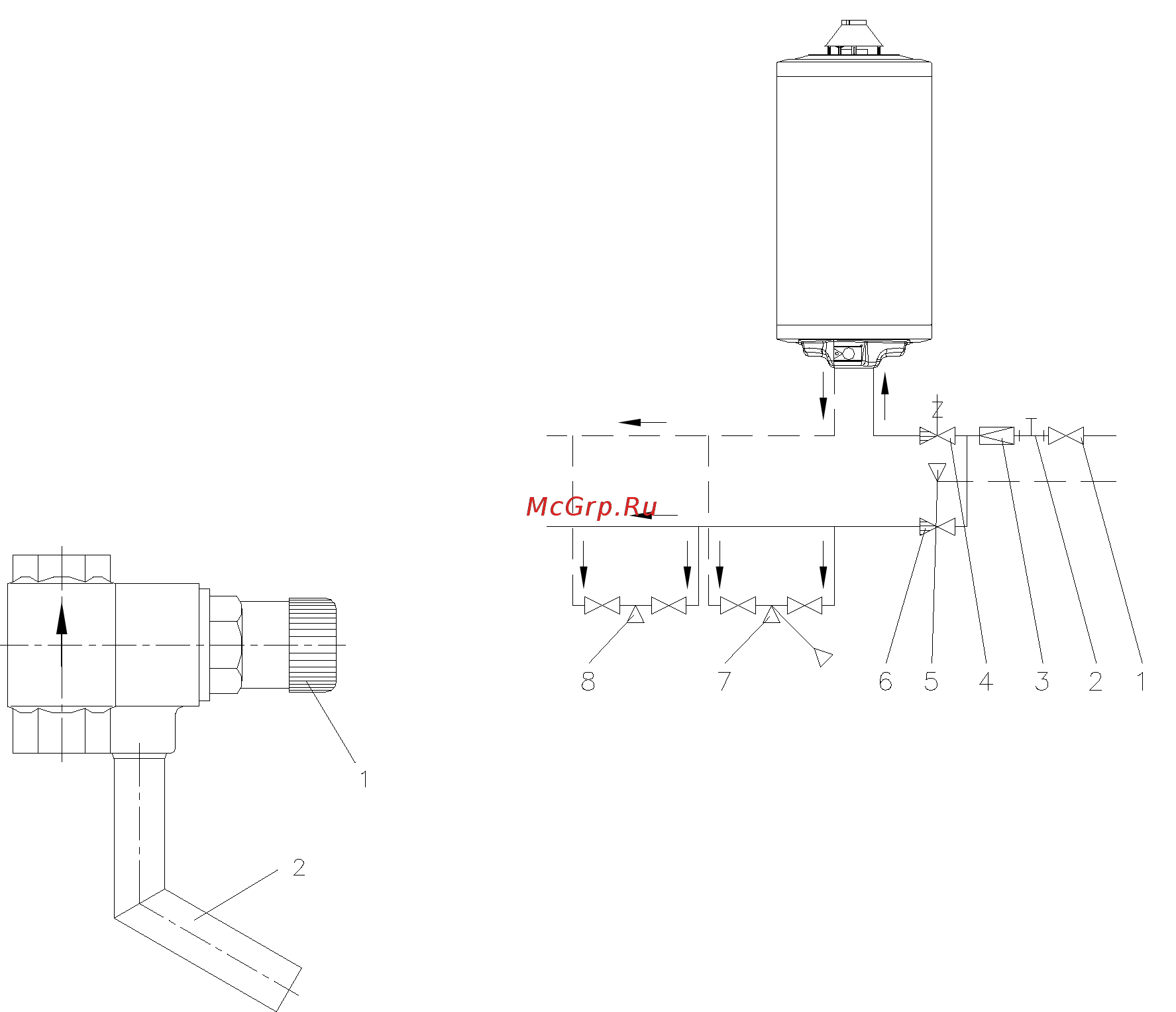

1. Затворный клапан

2. Соединение с манометром

3. Клапан снижения давления

(только при давлении воды в сети выше 0,6 МПа)

4. Комбинированный предохранительный клапан

5. Слив (в водосточную трубу)

6. Клапан обратного хода

7. Кран (с душем)

8. Кран

Схема № 2

1. Кнопка для выпуска воздуха

2. Сливная труба

Схема № 3
