9/44

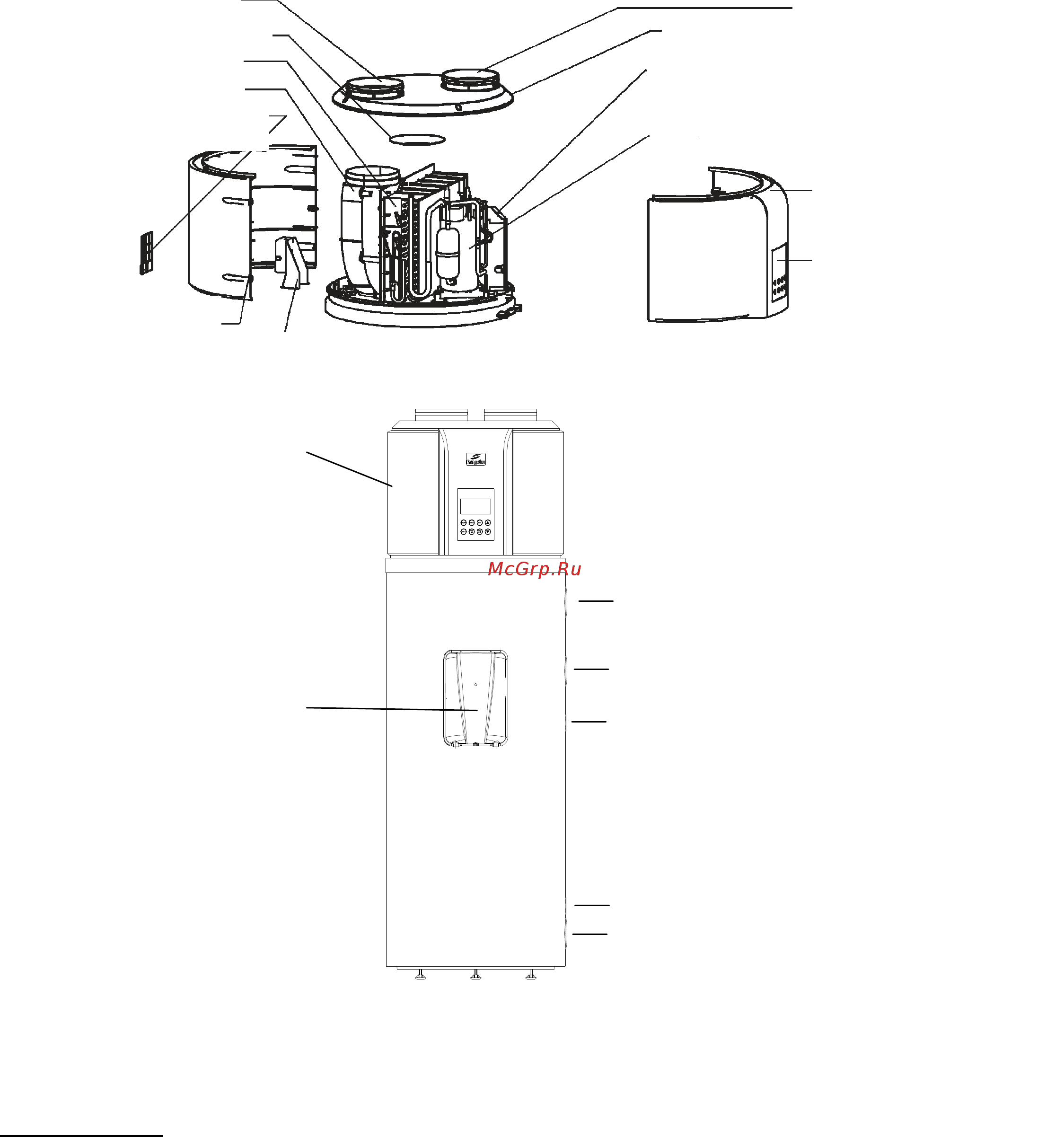

2.7.-1. рисунок

2.7-2. рисунок

ПРИМЕЧАНИЕ

Картинки в настоящей инструкции сделаны с пояснительной целью. Может случиться,

что они не совпадают с приобретенным вами бойлером с тепловым насосом (в зависимости от

модели). Действительным является актуальная форма.

2.8. Габариты

Фильтр

Ис

паритель

Верхняя крышка

Электрическая контрольная

коробка

компрессор

Передняя крышка

датчик

Крышка

распределительной

коробки

Вентилятор

Задняя крышка

Распределительная коробка не используется

Система теплового

насоса

Крышка

электрического

нагревателя

Подключение патрубка горячей воды G3/4

Вход среды нагрева Rp3/4

Подключение патрубка циркуляции G3/4

Выход среды нагрева Rp3/4

Подключение патрубка холодной воды G3/4
