Ручка
6
1.
2.
3.
4.
Складная колесная пара
1
M10 65
A
2
M5 25
2
B
M10 30
СБОРКА

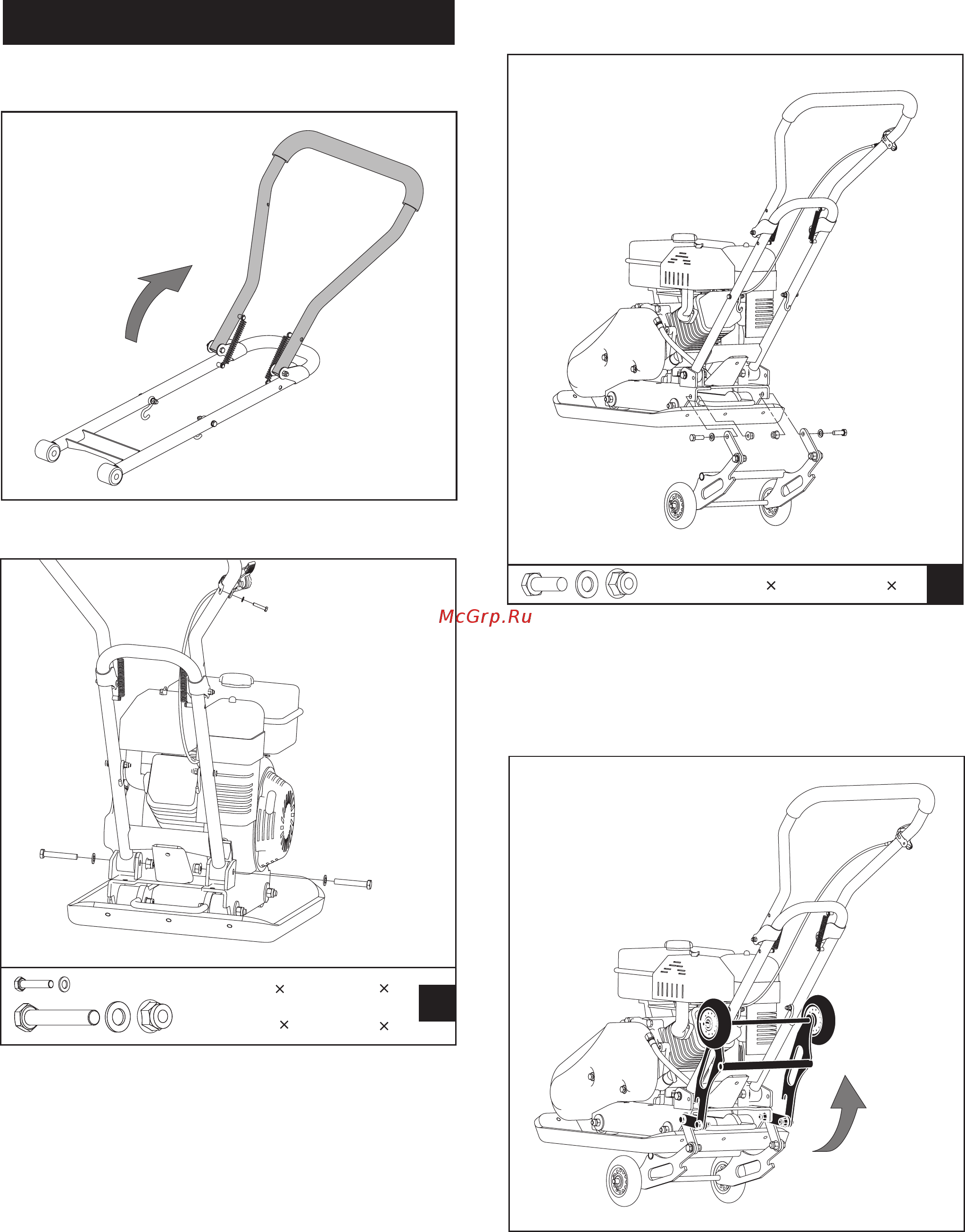

Установите ручку как показано на рисунке.
Закрепите концы ручек в желобках на блоке
двигателя. Поместите плоские шайбы 10, а
затем болты с шестигранной головкой M10x65 с
другой стороны, и закрепите стопорными
гайками M10 с внутренней стороны.
Закрепите рычаг акселератора на верхней
ручке с помощью плоской шайбы 5 и болта
5x25.
Закрепите кабели рычага акселератора
кабельными креплениями.
Разверните ручку, как показано на рисунке.
Совместите отверстия в соединительных пластинах
и моторном блоке. Вставьте болты M10x30 в
отверстия с одной стороны, затем заверните гайки
M10 с другой стороны. Затяните их.
Перед трамбовкой сложите колеса, как показано на
рисунке. Или снимите их.
