Документ подготовлен сайтом www.mlodka.ru все лодочные моторы на одном сайте
.
Каталог запчастей на подвесной мотор SUZUKI DF-15
2

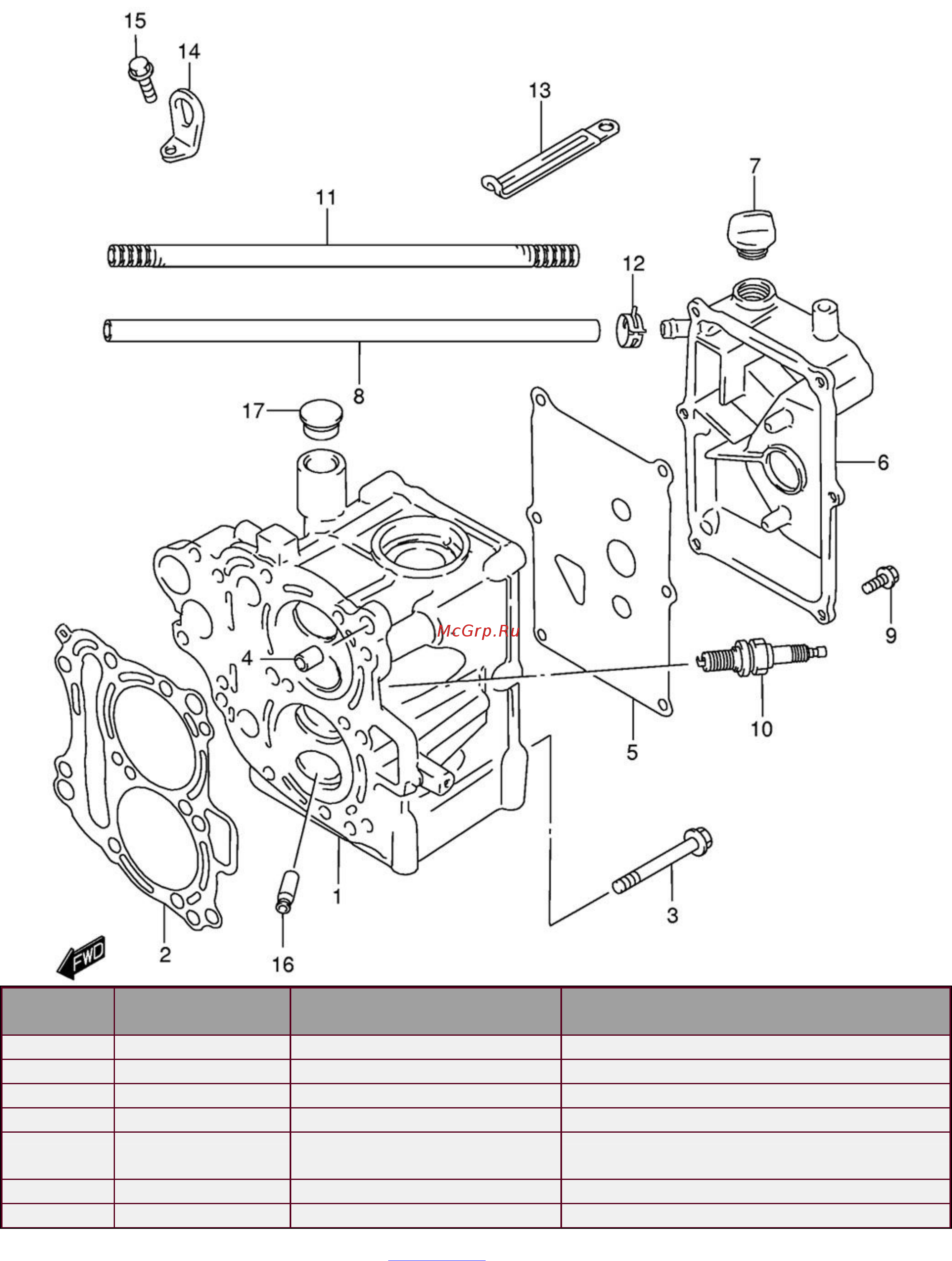

ГОЛОВКА БЛОКА ЦИЛИНДРОВ (CYLINDER HEAD)
Номер
на чертеже
Код по каталогу Название (eng) Название (rus)
001 11110-93E11-0EP HEAD, CYLINDER Головка цилиндров
002 11141-93E20-000 GASKET, CYLINDER HEAD Прокладка головки цилиндров
003 09116-08110-000 BOLT Болт (8X65)
004 04211-11129-000 PIN Стопор
005 11162-93E01-000
GASKET, CYLINDER HEAD
COVER
Прокладка крышки
006 11170-93E00-0EP COVER, CYLINDER HEAD Крышка главного цилиндра
007 09200-20810-000 CAP, OIL FILLER Колпачок масляного фильтра
Содержание
- Ремень распредвала timing belt 9
- Ремень распредвала timing belt для моделей 2005 2009 года выпуска 11
- Распредвал camshaft 13
- Карбюратор carburetor 18
- Карбюратор carburetor модели 2005 2009 года 20
- Водяной насос water pump 27
- Водяной насос water pump для моделей 2007 2009 года fig15a 29
- Барабанный стартер recoil starter 32
- Управление дросселем throttle control 34
- Маслянный насос oil pump 38
- Поддон масляного картера oil pan fig 2 40
- Сцепление clutch fig 3 42
- Трансмиссия transmission 45
- Электростартер starting motor 47
- Электростартер starting motor модели 2005 2009 года 49
- Магнето magneto 51
- Магнето magneto модели 2005 2009 года 53
- Катушка зажигания ignition coil модели 2005 2009 года 56
- Выпрямитель rectifier модели 2005 2009 59
- Электрика electrical 61
- Электрика electrical модели 2005 2009 года 63
- Кронштейн транца clamp bracket 65
- Поворотный кронштейн swivel bracket 69
- Поворотный кронштейн swivel bracket модели 2005 2009 года 71
- Корпус вала передачи drive shaft housing 73
- Картер коробки передачи gear case 75
- Боковой кожух side cover 77
- Крышка двигателя engine cover 79
- Номер код по каталогу название eng название rus 81
- Топливный бак resin fuel tank 81
- Рукоятка румпеля tiller handle 83
- Рукоятка румпеля tiller handle модели 2005 2009 года 85
- Дистанционное управление для моторов r типа remote control type r 87
- Дистанционное управление для моторов r типа 2005 2009 года remote control type r 90
- Электрика option electrical 97
- Номер код по каталогу название eng название rus 99
- Электростартер option starting motor 101
- На чертеже код по каталогу название eng название rus 103
- Номер 103
- Электростартер option starting motor для моделей 2005 2009 года 103
- Установочный комплект штепсельной розетки option receptacle set для моделей 2004 года 105
- Опция рукоятка румпеля tiller handle для моделей 2005 2009 года 109
- Одинарное дистанционное управление монтаж сверху opt top mount single модели лодочных моторов 2005 2009 года 117
- Дистанционное управление одинарное монтаж сверху типа 2 opt top mount single модели лодочных моторов 2005 2009 года 119
