VAN MARK

1. Основные технические характеристики моделей:

Модель TM 6HD TM 8HD TM 10HD

TM 12HD

TM 14HD

Прижимы, шт 5 7 9 11 13

Длина гибки, мм 2000 2600 3200 3800 4400

Толщина металла (сталь, σв <

400 МПа), мм

0,7 0,7 0,7 0,7 0,7

Алюминий, мм 0,8 0,8 0,8 0,8 0,8

Максимальный угол гиба, град.

180 180 180 180 180

Глубина подачи, мм 380 380 380 380 380

Размеры станка, мм

2100x 600x

400

2700x 600x

400

3300x 600x

400

4000x 600x

400

4500x 600x

400

Высота раскрытия прижимной

балки, мм

50 50 50 50 50

Масса станка, кг 44 52 64 78 91

2. Порядок сборки листогиба серии Industrial.

1.Распаковать стойку и собрать стойку, согласно прилагаемой к ней схеме.

2. Распаковать станок.

3.Установить станок на стойку и зафиксировать.

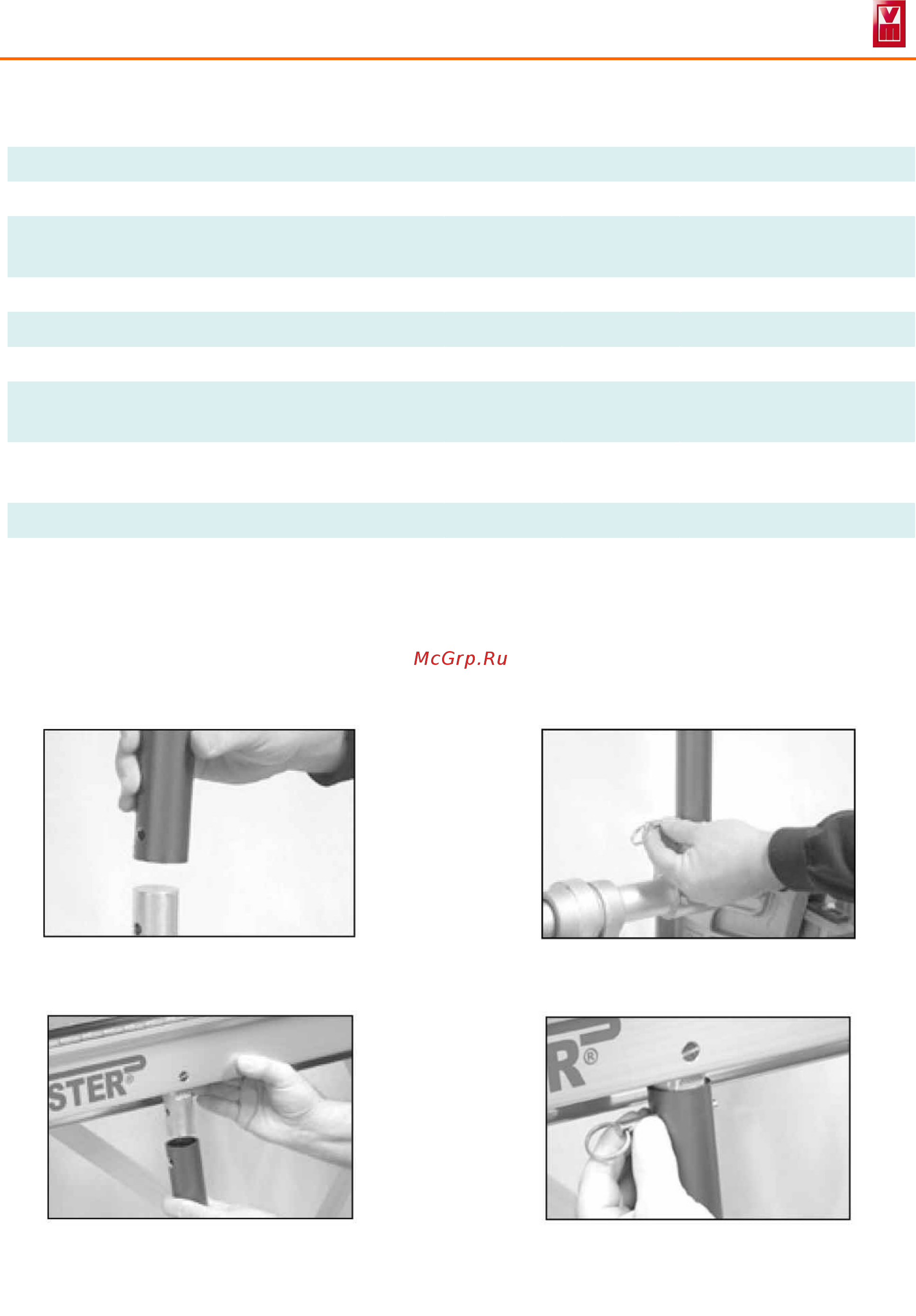

4.Установить гибочные и запорную ручки:

Насадить ручки на бобышки, расположенные на поворотном валу

прижимной балки. Закрепить штифтами.

Насадить ручки на бобышки, расположенные снизу гибочной балки.

Закрепить штифтами.
